液氮真空管道的核心优势的是“真空绝热”——通过内外管之间的夹层维持高真空，阻绝气体对流和传导，减少冷量损失，确保液氮以-196℃的状态稳定输送。但在实际运行中，真空度失稳(真空度缓慢或快速下降)是高频问题，直接导致管道外壁结霜严重、液氮大量汽化、输送效率骤降，运行成本飙升，甚至引发安全事故。很多运维人员对真空度失稳的成因认知不足，无法有效处理，今天就来全面解析，帮你守住管道保温核心，降低运行成本。
一、真空度失稳的核心表征：一眼识别异常

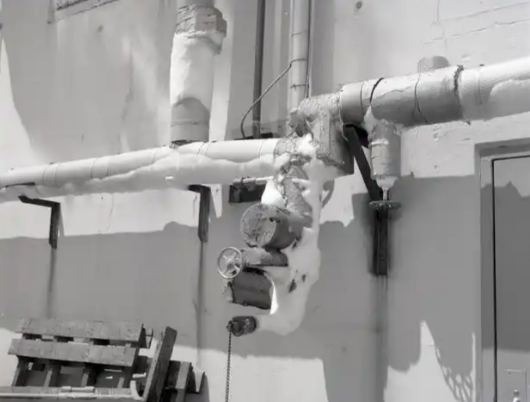

真空度失稳无需复杂检测，通过3个直观现象即可判断：一是管道外壁严重结霜、结冰，且结霜区域逐步扩大，冷量外泄明显;二是液氮汽化量增加，输送末端压力不足，甚至只能收到低温氮气，无法满足生产需求;三是运行成本上升，为达到同样冷却效果，液氮消耗量较正常情况增加数倍。
二、真空度失稳的3大核心成因，精准拆解
1. 微观泄漏(最普遍)：即便管道出厂时经过严格检漏，在长途运输、安装应力、反复冷热冲击(从常温到-196℃)后，管道法兰连接处、阀门接口、真空夹层的环缝和纵缝等部位，可能产生肉眼难以察觉的微观裂纹或密封失效，缓慢吸入空气，导致真空度持续下降。
2. 材料放气(隐形隐患)：真空夹层内壁的金属材料(如不锈钢)、绝热材料(如珠光砂、复合绝热纸)表面，会吸附、溶解或残留少量水汽、氮气等气体分子。在环境温度变化或真空泵停止工作后，这些气体会缓慢释放，积累后破坏真空环境，尤其材料预处理不充分时，这一问题更为突出。
3. 绝热材料老化：多层绝热管道的绝热材料，在长期使用中会因振动、冷热循环发生沉降、压缩或性能蜕变，不仅自身放气率增加，还会丧失部分低辐射反射能力，间接导致真空度失稳。
三、真空度失稳的系统性解决办法：从应急到长效
真空度失稳的处理需分“应急处理”和“长效修复”，避免盲目操作导致管道损坏：
1. 应急处理：若发现真空度轻微下降，管道外壁轻微结霜，可先启动备用真空维持泵(核心系统建议配备)，进行“补抽”，暂时维持真空度，避免事态扩大;若真空度急剧下降，管道结霜严重，需立即关闭液氮输送阀门，隔离管道，联系专业厂家排查泄漏点，不可自行拆解真空夹层。
2. 长效修复：找到泄漏点后，针对性处理——法兰密封失效可紧固螺栓或更换金属缠绕垫片;焊缝微漏可采用低温真空补焊技术修复;若材料放气严重，需对真空夹层进行重新抽真空，并对内部材料进行高温烘烤除气处理;绝热材料老化则需更换合格的低放气率绝热材料(如玻璃纤维棉、聚氨酯泡沫)。
3. 注意事项：严禁自行开启真空抽气口，否则会直接导致真空夹层失效，无法恢复绝热性能，只能重新返厂抽真空;修复后需进行真空度检测，确保夹层真空度维持在10⁻³~10⁻⁵ Pa范围内(高精度制程配套管道需提升至10⁻⁵ Pa以上)，方可重新投用。
四、日常管控：4个措施，维持真空度长期稳定
真空度的稳定依赖全生命周期管控，从设计、安装到运维，做好以下4点，可有效预防失稳：
1. 设计选型关：优先选用出气率低、低温性能稳定的奥氏体不锈钢(如304L、316L)，真空夹层选用低放气率绝热材料，管道设计时预留真空监视仪表、补抽气接口，便于后续监测与维护。
2. 安装检测关：焊接采用自动氩弧焊，对所有真空侧焊缝进行100%无损探伤;安装完成后，先进行真空度抽测，达标后再进行低温试运转，连续试运行24小时无异常方可投用。
3. 日常监测关：建立真空度监测档案，定期记录管道各段真空度数据，一旦发现异常下降趋势，立即启动排查;定期用红外测温仪监测管道外壁温度，及时发现真空度失稳的早期迹象。
4. 定期维护关：每半年检查一次真空度，若下降超过标准值，及时补抽真空;每年对真空夹层进行一次全面检测，更换老化的密封件和绝热材料，确保真空环境稳定。
总结：液氮真空管道真空度失稳，本质是“密封失效”和“气体污染”导致的，只要做好设计选型、规范安装，加强日常监测和维护，就能有效维持真空度稳定，减少冷量损失和运行成本，确保管道长期高效、安全运行。
