液氮深冷箱通过喷射液氮的汽化吸热来制造极低温环境，但其工艺精髓远不止“降温”二字。不合理的升降温速率会导致工件开裂、变形甚至报废。一套科学的调温步骤是确保深冷工艺成功的关键。以下便是从装炉到出炉的全流程操作详解。
第一步：装炉与准备

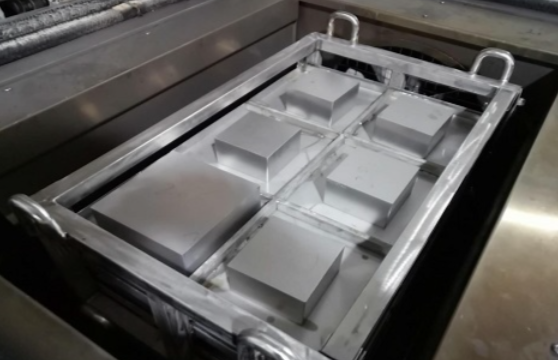

在启动设备前，操作者需确认箱内清洁干燥，无积水或结霜。工件需均匀摆放在料架上，保证气流通道畅通，严禁大工件堆积遮挡喷淋口。对于截面厚薄悬殊的复杂模具，建议用薄钢板包裹尖角处或薄壁处，以缓冲冷冲击。
第二步：预冷阶段——慢速降温
深冷处理的大忌是直接将工件从室温丢入-196℃的环境。
操作要点：启动控制系统，设定目标温度梯度。通常以每分钟2℃至5℃的速率降温。
目的：避免因工件内外温差过大产生巨大的热应力导致开裂。特别是对于高碳高合金钢，在此阶段应观察箱内温度传感器读数，确保降温曲线平顺无陡降。
第三步：等温台阶——消除陡峭温差
当温度降至-80℃至-100℃区间时，许多高级深冷箱控制系统会设置一个短暂的等温平台。
操作要点：停止或减缓液氮注入，保持温度恒定约10-30分钟。
原理：此温度段是残余奥氏体向马氏体转变的爆发期，同时也是工件芯部温度追赶表层温度的关键阶段。此处的停顿能有效防止淬火钢在此处的低温脆性断裂。
第四步：深冷保温——极低温驻留
度过脆性区后，继续向目标温度进发，直至-150℃甚至-196℃。
操作要点：到达设定温度后，进入保温计时。保温时间取决于工件最大有效厚度，通常为每25mm厚度保温1小时，但最短不少于2小时。
液氮控制：此阶段液氮电磁阀处于间歇脉冲喷射状态，维持箱内温度在设定值的±3℃范围内波动。操作者需留意液氮储罐压力，防止供液中断。
第五步：回温控制——最关键的成败环节
这通常是技术难点所在。工件在低温状态下强度提高但塑性极差，如果回温过快，热胀冷缩的剧烈反差极易导致工件炸裂。
第一阶段回温(低温段)：关闭液氮注入。严禁在此时打开箱门。利用箱体保温层与外界的自然热交换，让温度极其缓慢地回升至-50℃左右。此过程可能耗时数小时。
第二阶段回温(常温段)：当温度回升至-50℃以上，可开启箱内循环风机，加速内部气流搅动，使回温速率略微加快。
出炉温度控制：必须等到工件温度回升至与室温温差小于20℃时方可开门取件。若提前开门，湿空气遇冷工件会瞬间凝结成厚霜甚至冰层，导致工件表面锈蚀。
第六步：后续处理与时效
出炉后的工件表面通常会有少量冷凝水，应立即擦拭干净并涂防锈油。对于精密量具，深冷处理后建议进行一次低温回火，以消除新生成马氏体带来的微观淬火应力，进一步稳定尺寸。
安全提示：调温过程中，严禁在低温状态下用手直接触摸金属管路或工件，以防冻伤。操作间需保持良好通风，防止氮气窒息风险。
