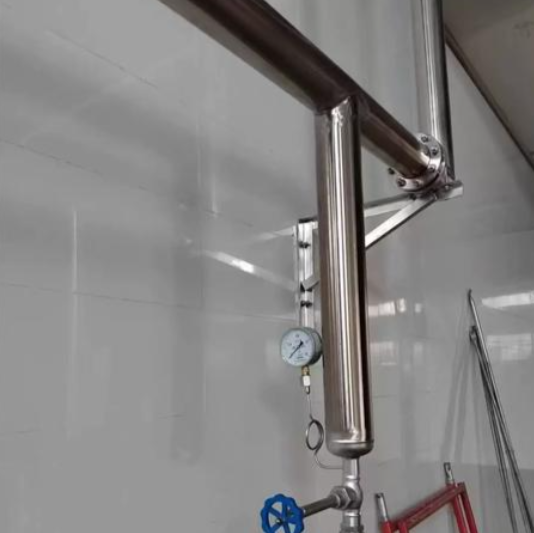

随着半导体晶圆制造、超导实验、大规模细胞储存等领域的快速发展，对液氮输送提出了“长距离、低损耗、高稳定”的新需求。传统静态真空液氮管路因长期使用中真空层泄漏，导致冷损升高、温度波动，难以满足场景的严苛要求。动态真空液氮管路系统通过“实时抽真空单元”持续维持管路绝热层的高真空度，将冷损率降低50%以上，成为深冷输送场景的核心解决方案。详解其工作原理、核心设计、典型应用及运维要点，助力行业升级深冷输送系统。
一、动态真空液氮管路系统核心原理
动态真空液氮管路系统在传统双层真空绝热结构的基础上，增加了“实时抽真空单元+真空监测系统”，核心逻辑是通过抽真空单元持续抽出真空夹层内的泄漏气体、材料放气，维持夹层高真空状态，从根本上解决静态管路真空衰减的痛点。
与静态真空管路相比，其核心优势体现在三个方面：一是真空度更稳定，可长期维持在1×10⁻⁴~1×10⁻⁶Pa，远优于静态管路的真空标准;二是冷损极低，冷损率可控制在0.1W/m以下，甚至达到0.08W/m，大幅减少液氮汽化损耗;三是适配长距离输送，可实现50~200米长距离稳定输送，温度波动控制在±0.5℃以内，满足场景的精度要求。
二、动态真空液氮管路系统核心设计要点
动态真空系统的设计需围绕“高稳定、低冷损、易运维”展开，核心设计要点包括以下5个方面：
1. 真空系统设计：采用“分段布置+备用冗余”模式，长距离输送时每50~100米设置1个抽真空单元，配备分子真空泵或罗茨-旋片机组，确保抽气速率与真空度达标;同时设置真空缓冲罐，避免抽真空单元频繁启停，延长设备寿命。
2. 管路结构设计：延续双层真空+多层绝热(MLI)复合结构，绝热层采用80层以上铝箔+玻璃纤维复合绝热纸，热导率≤0.01W/(m·K);内管选用316L不锈钢(洁净场景)或304不锈钢，内壁抛光处理(Ra≤0.8μm)，减少流动阻力与杂质残留;支撑件采用低热导材料，严格阻断冷桥;设置波纹管补偿器，吸收低温收缩应力。
3. 监测系统设计：在每段管路设置真空度传感器，实时监测夹层真空度，精度可达1×10⁻⁷Pa;管路出口安装铂电阻温度计，测量范围-200℃~50℃，实时监测液氮温度;所有监测数据接入中控系统，实现数据可视化。
4. 中控系统集成：实现“可视化+自动化”管理，中控屏幕实时显示各段真空度、液氮温度、抽真空单元运行状态;设置自动补抽、故障联动逻辑，如某段真空度超标，自动启动该段抽真空单元，若抽真空单元过载，自动切换备用泵并报警;工业场景可支持远程访问，管理人员可通过手机、电脑查看系统状态，接收报警信息。
5. 安全防护设计：配备多级安全阀与爆破片，防止管路超压;在易漏点安装红外传感器，实现毫米级泄漏定位;设置紧急切断阀与氮气吹扫系统，泄漏时1秒内切断气源，启动吹扫，保障人员与设备安全。
三、典型应用场景及实际效果
动态真空液氮管路系统虽成本高于静态系统，但在“长距离、高要求、高频率使用”场景中，其低冷损、高稳定的优势能显著降低综合成本，以下为三大典型应用场景：
1. 半导体晶圆制造：晶圆蚀刻、沉积工艺需将液氮输送至多个设备(距离50~150米)，要求液氮温度波动≤±1℃，冷损小，避免频繁补液影响工艺。系统设计采用316L不锈钢管路，分子真空泵维持1×10⁻⁶Pa高真空，每10米安装1个真空度传感器，与车间MES系统集成。实际效果：液氮输送冷损率≤0.08W/m，温度稳定在-196℃±0.5℃，每月液氮损耗减少200L以上，工艺合格率提升3%。
2. 超导实验平台：超导磁体需持续通入液氮(输送距离30~80米)，要求真空度长期稳定，避免磁体失超，且系统噪音低，不影响实验。系统设计采用低噪音旋片真空泵(噪音≤60dB)，80层MLI绝热结构，管路支撑用绝热支架，减少振动传导。实际效果：夹套真空度稳定在5×10⁻⁴Pa以下，超导磁体温度波动≤±0.2℃，实验连续运行3个月无故障，噪音符合实验室要求。
3. 大规模细胞储存库：多个细胞储存罐需从中央液氮储罐输送液氮(距离20~50米)，要求无泄漏、冷损小，保障样本安全。系统设计采用304不锈钢管路，罗茨-旋片机组(大抽气速率，适配多罐并联)，密封件选用FDA认证无毒材质，真空度报警与安防系统联动。实际效果：液氮输送无泄漏，冷损率≤0.1W/m，每月节省液氮成本约5000元，样本储存温度稳定在-196℃，符合GMP规范。
动态真空液氮管路系统的运维核心是“定期监测、及时补抽、规范检查”：一是每日查看中控系统，监测各段真空度、液氮温度，若某段真空度持续升高，及时排查泄漏;二是每周检查抽真空单元运行状态，清理过滤器，检查备用泵切换功能;三是每月用氦质谱检漏仪检测管路密封性，排查微小泄漏;四是每季度检查绝热层、密封件，及时更换老化部件;五是长期停机时，用干燥氮气进行微正压封存，防止湿空气侵入。
随着深冷需求的不断提升，动态真空液氮管路系统已从“可选项”成为“必需项”。其通过实时真空维持技术，解决了传统管路的核心痛点，实现了长距离、低损耗、高稳定的液氮输送，为半导体、科研、医疗等领域的发展提供了坚实的技术支撑，未来将逐步取代传统静态系统，成为深冷输送的主流解决方案。
