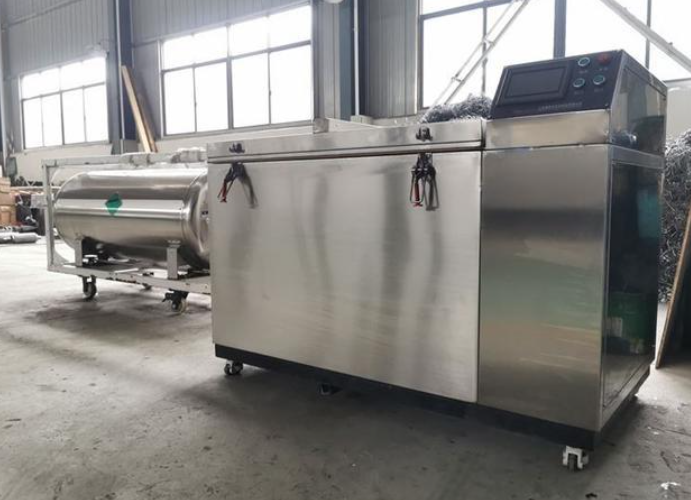

阀门在零下196摄氏度液氮环境下的深冷处理需求日益增加。阀门液氮深冷箱是用于阀门零部件低温处理、低温装配及低温性能测试的关键设备。在实际生产中，如何准确计算液氮的使用量，不仅关系到生产成本控制，还直接影响深冷处理工艺的稳定性和产品质量。本文将系统介绍阀门液氮深冷箱液氮使用量的计算方法，全文不采用复杂数学公式，以工程语言进行说明。
液氮消耗的基本原理
阀门深冷处理过程中，液氮的消耗主要发生在三个方面：
第一，冷却阀门、工装及箱体内部结构。这些金属部件从室温(约20摄氏度)降温至零下196摄氏度，需要吸收大量热量，液氮汽化就是提供这一冷量的来源。
第二，维持低温状态时的热量补偿。即使深冷箱做了绝热，环境热量仍然会通过箱壁、密封条、管道等缓慢传入箱内，这部分热量也需要液氮持续汽化来抵消，否则箱内温度会上升。
第三，液氮自身的汽化潜热以及汽化后氮气升温所吸收的热量。常压下液氮在零下196摄氏度沸腾汽化，每公斤液氮汽化过程大约吸收199千焦热量;汽化后的低温氮气从零下196摄氏度升温到排出时的温度(通常远低于室温)，还会继续吸收热量。
理解这三个原理，是估算液氮用量的基础。
液氮使用量的计算方法
工程上最常用的是热平衡估算法，即分别计算上述三项冷量需求，再除以每公斤液氮实际能提供的有效冷量，从而得到所需的液氮总质量。
1 冷却阀门及工装所需冷量
首先，需要知道阀门本身的质量、工装的质量，以及深冷箱内部金属结构(如内胆、搁架、吊篮)的质量。不同金属材料在降温过程中吸收热量的能力不同——专业上称为比热容。例如，不锈钢从室温降至零下196摄氏度，每公斤大约需要108千焦热量;碳钢约为99千焦;铝合金更高，约为190千焦。
计算时，将阀门质量、工装质量、箱内金属结构质量分别乘以对应材料的单位降温需热量，再将三个乘积相加，就得到了冷却所有金属部件所需的总冷量。阀门越重、箱体内部结构越大，这部分冷量就越大。
2 设备漏热引起的冷量消耗
漏热取决于深冷箱的绝热性能。绝热效果越好，漏热越小。通常，优质的多层绝热深冷箱每平方米外表面积在每度温差下的漏热功率较低，而普通聚氨酯发泡箱体的漏热会大一些。
计算时，需要知道箱体的总外表面积、箱内与环境的温差(即20摄氏度减去零下196摄氏度，约216摄氏度)，以及保温的总时间(包括降温阶段和保温阶段)。将这三个因素综合起来，就能估算出在整个处理周期内，通过箱壁漏入的热量。一般来说，保温时间越长、箱体表面积越大、绝热性能越差，漏热消耗的液氮就越多。
3 操作引起的冷量损失
实际操作中，开箱门放入或取出阀门时，大量冷气会外溢，同时环境空气进入箱内，这些空气需要被重新冷却。每次开箱门造成的额外冷量损失，可以根据箱体容积大小进行经验估算——容积越大的箱体，开箱门时逸出的冷气越多。通常，每开一次箱门，大约相当于额外消耗几公斤液氮。
4 单位液氮有效制冷量的选取
每公斤液氮从液态汽化并升温至排气温度，理论上可提供约420千焦的冷量。但在实际深冷箱中，排出的氮气温度往往远低于环境温度(例如零下50摄氏度)，因此实际有效制冷量会低于理论最大值。工程上一般取每公斤液氮有效制冷量为300至340千焦，具体数值取决于设备排气设计和操作条件。
3.5 总用量的合成
将上述三项冷量(冷却金属的冷量、漏热冷量、操作损失冷量)相加，得到总需冷量。再用总需冷量除以每公斤液氮的有效制冷量，即得到单次处理周期的液氮理论用量。最后，考虑液氮输送管路的冷量损失以及一定的安全裕度，通常再乘以1.1至1.2的系数，作为最终采购或储备的依据。
一个实际计算案例
以处理一台DN200的不锈钢阀门为例，阀门质量为150公斤。深冷箱内腔尺寸为长1.2米、宽0.8米、高0.8米，箱体内部金属结构(内胆、加强筋等)质量为200公斤，工装质量约20公斤，所有金属均为不锈钢。目标温度为零下196摄氏度，环境温度为20摄氏度。降温时间2小时，保温4小时，总处理时间为6小时。箱体外表面积经测量约为5.1平方米，采用中等性能的绝热结构。操作期间开箱门一次。
首先计算冷却金属所需的冷量：不锈钢从室温降至目标温度，每公斤约需108千焦。阀门150公斤需要约16200千焦;工装20公斤需要约2160千焦;箱内金属结构200公斤需要约21600千焦。三者合计约39960千焦。
其次计算漏热损失：箱体外表面积5.1平方米，温差216摄氏度，保温6小时，根据经验传热系数估算，总漏热量约为23900千焦。
再计算操作损失：一次开箱门，按箱体容积估算额外消耗约5公斤液氮，折算成冷量约为1000千焦(按液氮汽化潜热粗略折算)。
三项冷量相加，总需冷量约为64860千焦。按每公斤液氮实际有效制冷量320千焦计算，需要液氮约203公斤。考虑管路冷损和10%安全裕度，最终液氮用量约为223公斤。实际生产中，由于阀门形状、箱体绝热老化程度等因素，用量可能在220至240公斤之间波动。
影响液氮使用量的关键因素
阀门材质与质量是最直接的因素。不锈钢阀门比碳钢阀门单位质量所需冷量略高;阀门质量越大，消耗液氮越多。
箱体绝热性能影响巨大。采用高真空多层绝热的深冷箱，漏热量仅为普通发泡绝热箱的三分之一甚至更低。同样处理任务下，绝热差的箱体可能多消耗50%以上的液氮。
降温速率要求也会影响液氮利用率。过快降温时，大量液氮喷射后来不及充分汽化吸热就被排出，造成浪费;过慢降温则延长了漏热时间。通常将降温速率控制在每分钟2至5摄氏度较为经济。
装载率同样值得关注。箱内装载的阀门总质量与箱体有效容积应匹配。装载过少，单位阀门分摊的漏热和箱体冷却冷量过大;装载过满，可能影响冷气循环。一般认为有效容积利用率在30%至60%之间比较合理。
操作习惯不可忽视。频繁开箱、长时间开门、箱门密封条老化漏气，都会显著增加液氮消耗。
降低液氮消耗的工程措施
为了减少液氮用量，降低生产成本，可以采取以下措施：
第一，优化绝热结构。选用高真空多层绝热，并在冷壁面加装铜制热屏蔽层，能有效抑制辐射漏热。
第二，回收余冷。从深冷箱排出的低温氮气(通常仍在零下几十摄氏度)可用于预冷下一批待处理的阀门，或者用于冷箱停机后的冷量保持。
第三，采用分段控温和PID调节。通过精确控制液氮喷射阀的开度，避免过量的液氮直接喷入箱内，提高液氮的汽化效率和冷量利用率。
第四，合理组织批次生产。将多台阀门集中在一个处理周期内进行，减少深冷箱的启停次数和重复降温的冷量消耗。
第五，优化液氮供给系统。使用自增压液氮罐配合真空绝热管道，减少液氮在输送过程中的汽化损失。
阀门液氮深冷箱液氮使用量的计算，本质上是一个热量平衡的工程问题。准确的核算既要考虑理论上的冷量需求，也要结合设备实际性能和现场操作工况。本文提供的热平衡估算法，不依赖复杂公式，便于工程技术人员在生产现场快速估算。建议用户在实际运行中，通过称量液氮储罐的前后重量变化，反算出实际消耗系数，对理论估算进行修正，从而建立适合自己设备的用量模型。只有将理论计算与现场实测相结合，才能真正做到液氮用量的精准把控，实现节能降本的目标。
