低温冷装配的优势虽显著，但对操作流程的规范性要求极高，任何一个环节的疏漏(如清洁不到位、温度控制偏差、装配时机不当)，都可能导致装配失败、工件损坏，甚至影响设备后续运行稳定性。结合工业实操经验，梳理低温冷装配从前期准备、冷缩处理、现场装配到后期验收的全流程标准化步骤，帮助操作人员规范操作、提升装配成功率。
一、装配前准备：筑牢装配基础，规避前期隐患
装配前准备是低温冷装配成功的关键，核心围绕“参数确认、工件处理、工具准备”三大环节，缺一不可。
1. 参数确认：首先需明确工件的材质、尺寸、过盈量，结合材质的低温收缩特性，确定冷缩温度与保温时间。例如，42CrMoA钢材质的轴类工件，若过盈量为0.03-0.05mm，冷缩温度可设定为-100℃至-120℃，保温时间按工件壁厚计算，壁厚每10mm保温15-20分钟，确保工件收缩均匀、收缩量达标。同时，用千分尺实测轴的外径和孔类工件的内径，确保实际过盈量符合设计要求，偏差≤±0.003mm。
2. 工件处理：第一步是清洁，用无水乙醇或丙酮擦拭待装配工件的配合面(轴的外表面、孔的内表面)，彻底去除油污、铁屑、灰尘等杂质——杂质会导致装配时划伤配合面，降低配合精度，甚至引发工件卡滞。第二步是表面检查，确认配合面无毛刺、划痕、锈蚀，轴的外表面粗糙度Ra≤0.8μm，孔类工件的内表面粗糙度Ra≤0.8μm，端面需做15°-30°倒角(倒角宽度0.5-1mm)，便于导向装配。第三步是状态稳定，将轴、孔类工件及装配工具置于同一环境(20±5℃)静置15-30分钟，消除温度差异导致的热胀冷缩误差，避免过盈量异常。
3. 工具与防护准备：装配工具需包括专用导向套(锥度1:50，材质为软钢或铜)、低温专用夹具(如三爪卡盘、V型块)、千分表(监测装配同轴度)、力矩扳手(监测装配力)，以及冷源设备(液氮罐、深冷箱)。同时，操作人员必须穿戴全套低温防护用品，包括低温防冻手套(材质为氯丁橡胶或腈橡胶，厚度不低于0.8mm)、防护面罩、防低温围裙，避免接触超低温工件引发冻伤。此外，需准备应急物资(如温水、急救箱)，应对突发冻伤情况。
二、冷缩处理：精准控温，确保收缩量达标
冷缩处理是低温冷装配的核心环节，核心目标是让待装配工件(通常为轴类、销类)在可控温度下均匀收缩，达到预设收缩量。根据冷源类型，分为深冷箱冷缩与液氮冷缩两种方式，操作流程略有差异。

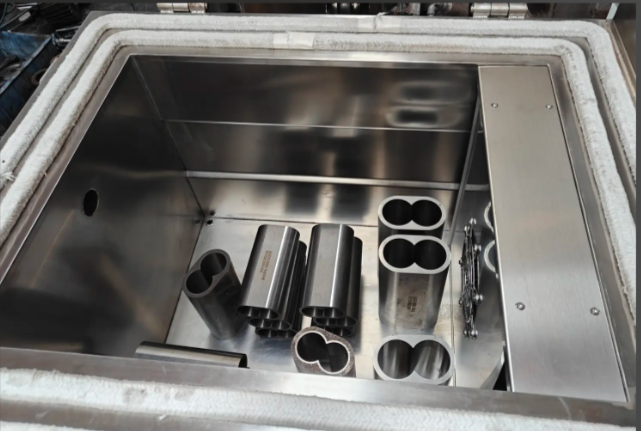

1. 深冷箱冷缩(推荐批量、高精度装配)：将清洁后的工件均匀放入深冷箱内，避免堆叠、遮挡，确保工件周围气流循环顺畅。根据预设的冷缩温度，启动深冷箱，采用“梯度降温”模式——先将温度降至-50℃，保温10-15分钟，再降至目标温度(如-100℃、-150℃)，避免温度骤降导致工件脆化或变形。保温时间达到后，需在深冷箱内静置2-3分钟，确保工件整体温度均匀，收缩量稳定。
2. 液氮冷缩(适用于单件、重度过盈工件)：将工件放入专用液氮容器中，或用液氮喷枪均匀吹扫工件表面，控制降温速度，避免局部降温过快导致工件开裂。液氮冷缩的温度通常为-150℃至-196℃，保温时间较短(5-10分钟)，需严格把控时间，避免工件过度冷缩导致脆化。操作时需注意，液氮接触空气会产生大量白雾，需在通风良好的环境下进行，避免氮气积聚引发窒息。
冷缩处理期间，需实时监测温度，确保温度波动控制在±1℃以内，若温度偏差过大，需及时调整冷源设备参数。同时，禁止在冷缩过程中打开深冷箱或取出工件，避免工件温度骤升骤降，影响收缩效果。
三、现场装配：快速精准，避免二次损伤
冷缩处理完成后，需在规定时间内完成装配，核心是“快速、精准、无冲击”，避免工件回温后收缩量恢复，导致装配困难。
1. 工件取出：佩戴好低温防护用品，快速从冷源设备中取出工件，取出时间控制在30秒以内(常温下，冷缩后的工件1分钟内轴径会恢复50%)，避免工件回温过快。取出后，立即用干净的低温专用抹布擦拭工件表面的冷凝霜，避免冷凝水进入配合面，影响装配精度。
2. 精准装配：将冷缩后的工件快速对准孔类工件的装配位置，借助导向套确保轴线对齐(同轴度≤0.01mm)，避免倾斜。装配时可轻推工件，若阻力较小，可缓慢推入至预设位置;若阻力较大，可借助铜锤轻击导向套端面(禁止直接敲击工件)，沿圆周方向均匀施力，逐步推入，避免单点受力过大导致工件损伤。对于大型工件，可借助压力机辅助装配，压入速度控制在5-10mm/min，通过力矩扳手监测压入力，若压力突变，立即停止检查，排查是否存在杂质或配合面损伤。
3. 位置确认：工件装配到位后，用千分表检查工件端面与基准面的垂直度(误差≤0.01mm/m)，确认装配位置符合设计要求，无倾斜、无偏移。同时，用手轻推工件，确认无松动，配合紧密。
四、后期验收与养护：保障装配质量，延长使用寿命
装配完成后，需进行严格验收，并做好后期养护，确保装配质量稳定，规避后期运行隐患。
1. 验收检查：一是外观检查，观察工件表面无划痕、无损伤，配合面无拉伤、毛刺，无裂纹(可用渗透检测剂检查微小裂纹);二是尺寸与形位公差检查，用千分表测量工件径向跳动(≤0.01mm)、端面圆跳动(≤0.01mm/m)，用塞尺检查配合面贴合度(间隙≤0.005mm);三是牢固性检查，轻敲工件端面，无松动、无异响，对于旋转场景，可进行空载试运行(转速≤1000r/min)，运行30分钟后检查工件温度(≤60℃)，无异常振动(振动值≤0.1mm/s)。
2. 后期养护：装配完成后，让工件在自然环境中缓慢回温至室温(禁止用水冷或强制风冷，避免热应力导致变形)。回温后，若装配场景需要润滑，可在配合面涂抹适量专用润滑脂(非密封场景用锂基润滑脂，密封场景用干性润滑剂)，减少运行中的摩擦损耗。同时，做好装配记录，标注冷缩温度、保温时间、装配时间、验收结果等参数，便于后续质量追溯与工艺优化。
遵循以上标准化流程，可有效提升低温冷装配的成功率，避免因操作不规范导致的工件损坏、装配精度不达标等问题，充分发挥低温冷装配的无应力、高精度优势，保障设备长期稳定运行。
