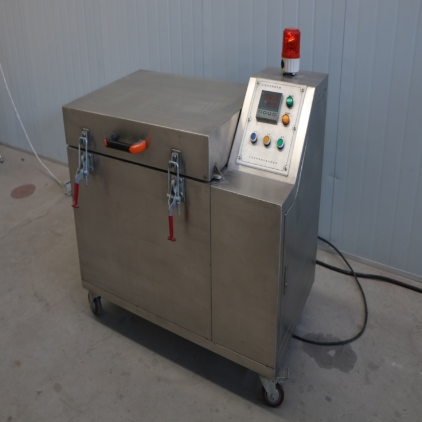

氮气回收型液氮深冷箱适配杜瓦瓶型号推荐

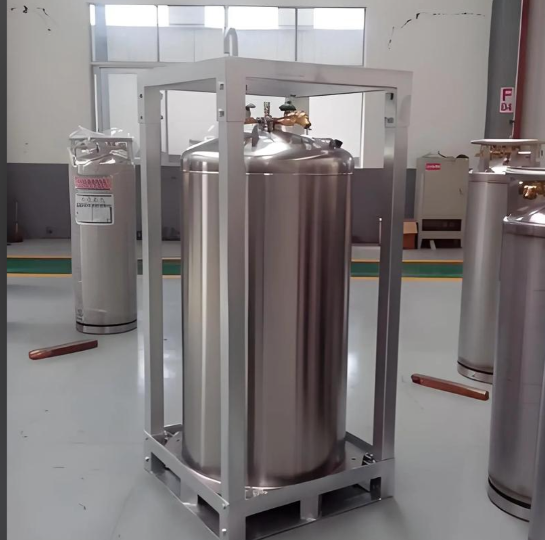

在氮气回收型液氮深冷箱的配套选型中，杜瓦瓶的接口形式、工作压力与回收管路匹配度直接影响系统的稳定运行。班德DPL 系列自增压杜瓦瓶因预留专用气体回收接口，在实际配套中使用较多。以该系列中的典型型号为例，提供 100L、175L、200L 三种容量的适配说明。

一、DPL 系列型号命名规则

班德 DPL 系列常见型号格式为 DPL[外径代码]-[容积(L)]-[工作压力(MPa)]。例如：

• DPL450-175-1.4
  表示：外径约 450mm，有效容积 175 升，工作压力 1.4 MPa（表压）。

该系列不同容积的罐体均采用相同类型的自增压结构与回气接口（G3/4 内螺纹或 DN15 快插），便于氮气回收系统统一配置。

二、推荐适配型号

以下三个型号均经实测可与氮气回收型液氮深冷箱（回气口压力 0.02~0.05 MPa）直接连接，无需额外改装。

说明：

• 上表中 100L 型号对应外径较小（约 400mm），适合移动使用或单次运行 4~6 小时的深冷箱。

• 175L 型号（即您提到的 DPL450-175-1.4）是平衡容量与占地尺寸的中间选择，可连续供液 6~10 小时。

• 200L 型号绝热层更厚，静态蒸发率最低，适合长时间连续运行场景（>10 小时）。




三、与氮气回收型深冷箱的连接要点

1. 回气压力匹配
   上述 DPL 系列杜瓦瓶的回气口允许背压不超过 0.1 MPa，而大多数氮气回收型深冷箱的回气系统工作压力为 0.02~0.04 MPa，处于安全范围内。若深冷箱回气压力高于 0.08 MPa，建议在管路上增设泄压阀。

2. 接口转换

   • 对于 G3/4 内螺纹接口（100L、175L），可使用班德原厂配套的 G3/4 转 DN15 回收软管。

   • 对于 DN15 快插接口（200L），直接选用班德快插回收软管组件即可。

   • 若现场已有其他规格软管，可选用不锈钢转接头（注意材质应为耐低温铜或304以上）。

3. 管路吹扫
   首次连接前，用干燥氮气对回收管路进行吹扫（压力 0.1~0.2 MPa，持续 30 秒），排出空气，防止冰堵。

四、选型建议

• 使用频率高（每天 >8 小时）：优先选择 200L 型号（如 DPL500-200-1.4），蒸发损失小，减少补液次数。

• 空间有限或需移动：选择 100L 型号（DPL400-100-1.4），罐体高度一般 ≤1.2 米，可配脚轮推车。

• 折中需求：175L 型号（DPL450-175-1.4）为常用规格，适配大多数氮气回收型深冷箱的标准回气接口。

五、注意事项

• 定期检查杜瓦瓶的真空绝热层（可通过触摸瓶体外表面温升是否均匀判断），真空度下降会导致蒸发率升高，削弱氮气回收效果。

• 回收管路上应安装止回阀（班德 DPL 系列 200L 型号已内置，100L/175L 需外接）。

• 避免长期在高于 0.1 MPa 背压下使用回收口，以免损坏瓶体自增压调节器。

班德 DPL 系列中的 100L、175L、200L 型号（含 DPL450-175-1.4）在接口尺寸、压力参数上与氮气回收型液氮深冷箱具有较好的匹配性。实际选型时，请根据单次运行时长、现场管路条件及移动需求确定容积。如需更具体的接口图纸或压力-流量曲线，可参考班德官网对应型号的技术数据表。
