液氮深冷箱升温的方式详解

液氮深冷箱以液氮为冷源，广泛应用于金属材料深冷处理、零部件低温装配、生物样本保存等场景。工件在深冷箱内完成低温保温后，需要从低温状态恢复至室温或后续加工温度。这一升温过程如果控制不当，可能导致工件开裂、组织应力残留或设备结霜问题。本文结合常见工艺需求，详细解析液氮深冷箱的几种主流升温方式，帮助用户根据实际工况选择合理的升温方案。

一、为什么升温方式需要专门设计

深冷处理是一种材料改性工艺，通常包含降温保温与升温回温两个阶段。工件从-190℃以下缓慢回升至室温，若升温速率过快，工件内部会产生较大的温度梯度，引发热应力甚至裂纹。同时，深冷箱箱体内外温差较大，急剧升温可能导致箱体结构变形或密封件损坏。因此，合理选择升温方式，对于保障材料处理效果和延长设备寿命均有重要意义。

二、自然升温方式

自然升温是指深冷箱完成深冷保温后，停止液氮供给，关闭循环风机，依靠环境空气与箱体内壁、工件的热交换，使温度缓慢回升至室温。

操作要点：

• 保持箱门关闭，避免潮湿空气大量进入导致结霜加剧

• 在箱体通风良好的环境中放置，依靠自然对流进行热交换

• 升温时间取决于箱体容积、保温性能和环境温度，通常需要4—12小时

适用场景：

• 对升温速率无明确工艺要求的批量工件处理

• 小型试验用深冷箱

• 操作人员不急于取出工件的情况

优点：

• 操作简单，无需额外加热装置

• 升温过程平缓，热应力较小

• 能耗低

注意事项：

• 自然升温耗时较长，可能影响生产节拍

• 环境湿度较高时，箱体表面和观察窗可能结露或结霜

• 升温终温取决于环境温度，冬季可能无法升至室温

三、强制通风升温方式

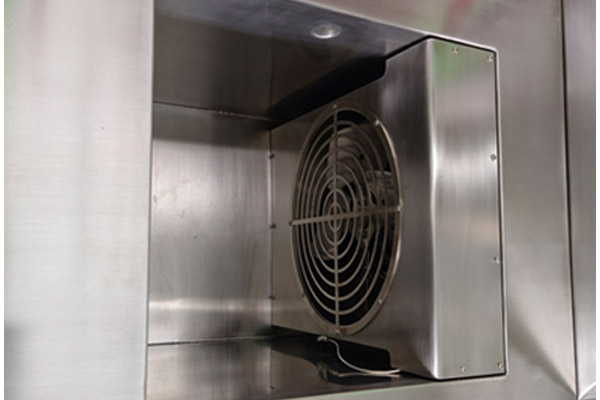

强制通风升温是在深冷箱内增设风机或利用原有循环风机，在停止液氮输入后，启动风机驱动箱内空气流动，加速与外界环境的热交换，缩短升温时间。

操作要点：

• 打开箱体上的通风阀或进气口，允许外部空气进入

• 启动循环风机，促进冷热气混合

• 可配合开启箱体上的排湿口，排出凝露

适用场景：

• 需要适度缩短升温时间的生产性深冷处理

• 箱体容积较大，自然对流效果有限的情况

优点：

• 相比自然升温，时间可缩短30%—50%

• 箱内温度均匀性较好，减少局部温差

• 无需额外加热单元，成本可控

注意事项：

• 环境空气进入可能导致箱体内壁结霜，需事后除霜

• 风机需具备低温运行能力，普通风机在-100℃以下可能失效

• 不宜直接引入潮湿空气，否则霜层会附着在工件表面

四、电加热辅助升温方式

在深冷箱箱体或风道中安装电加热元件（如加热管、加热带、PTC加热器），升温时通过电加热提供热量，使箱内温度可控上升。

操作要点：

• 停止液氮供应后，按设定升温速率启动加热器

• 配合温度控制器和传感器，实现线性升温

• 加热功率通常为深冷箱制冷功率的20%—40%，避免升温过快

适用场景：

• 工艺要求精确控制升温速率（如2—5℃/min）

• 对工件残余应力有严格要求的精密处理

• 需要将温度升至高于室温（如80℃回火）的工艺

优点：

• 升温速率可控，可复现工艺曲线

• 不受环境温度影响，终温可设定

• 可集成到自动化程序控制中

注意事项：

• 需配置低温适用的加热元件和防干烧保护

• 加热功率过大可能导致局部过热或工件表面氧化

• 需做好电气部分与低温柔性结构的隔离防护

五、阶梯式升温方式

阶梯式升温是指将升温过程分为若干阶段，每个阶段设定一个目标温度和停留时间，逐级提升温度，最终到达室温或设定温度。

操作示例：

• 第一段：从-190℃升至-100℃，停留30分钟

• 第二段：从-100℃升至-50℃，停留30分钟

• 第三段：从-50℃升至0℃，停留20分钟

• 第四段：从0℃升至室温（25℃）

适用场景：

• 工件形状复杂、壁厚差异大，需要避免热应力集中

• 高合金钢、工具钢等对热冲击敏感的材料

• 大尺寸工件深冷处理

优点：

• 有效消除或减小热应力，降低开裂风险

• 配合各阶段的停留时间，使工件内部温度均匀化

• 无需复杂的高精度线性控温设备

注意事项：

• 总耗时较长，需合理安排生产计划

• 各阶段温度点和停留时间需根据工件材质和尺寸确定，不宜随意设置

• 建议配合温度记录仪，验证各阶段实际温度曲线

六、程序控温升温方式

程序控温升温是借助可编程温度控制器（PID调节），按照预设的升温曲线（线性或非线性）自动控制加热器与风机的协同工作，实现连续、精确的升温过程。

操作要点：

• 在控制器中设定升温速率（如1℃/min、3℃/min）、目标温度和保持时间

• 升温阶段结束后可设置自动进入保温或关机状态

• 通常配合循环风机使用，保证箱内温度均匀性

适用场景：

• 科研或高端制造中对工艺再现性要求高的场合

• 批量生产时需确保每一批工件升降温条件一致

• 与上位机联网记录工艺参数的需求

优点：

• 精度高，实际温度与设定曲线偏差可控制在±2℃以内

• 自动化程度高，减少人工干预

• 可存储多条工艺曲线，适应不同工件需求

注意事项：

• 设备成本相对较高

• 需定期校准温度传感器和控制器

• 升温速率不宜设置过高（建议不超过5℃/min），否则仍可能产生热应力

七、升温方式的选用建议

八、升温过程中的注意事项

无论采用何种升温方式，以下安全与操作要点值得关注：

1. 防止工件表面结霜：升温过程中，如果箱内升温速度快于工件表面升温速度，潮湿空气可能在工件表面形成凝霜。建议在升温初期保持箱门关闭，或使用干燥氮气吹扫。

2. 避免过高的升温速率：对于大多数金属材料，升温速率不宜超过5℃/min；对陶瓷、复合材料等热导率低的材料，建议控制在1—2℃/min。

3. 关注箱体密封件寿命：深冷箱门密封条长期经受低温与室温交变，建议升温至0℃以上后再检查密封状态，如有硬化或开裂及时更换。

4. 排气与除湿：升温过程中箱内冷气外排可能造成周围地面结冰，可设置排气管路引导至室外或集水槽。每次升温完成后，建议对箱体内部进行干燥处理，避免长期积霜腐蚀内胆。

液氮深冷箱的升温方式并非单一选择，而是需要根据工件材质、处理要求、生产节拍和设备配置综合决定。自然升温和强制通风升温适用于一般性处理；电加热辅助升温与程序控温升温更适合对热应力敏感的精密处理；阶梯式升温则在安全性与可控性之间取得较好平衡。正确选择并规范执行升温工艺，不仅能提升深冷处理的效果，还能有效延长深冷箱的使用寿命。
