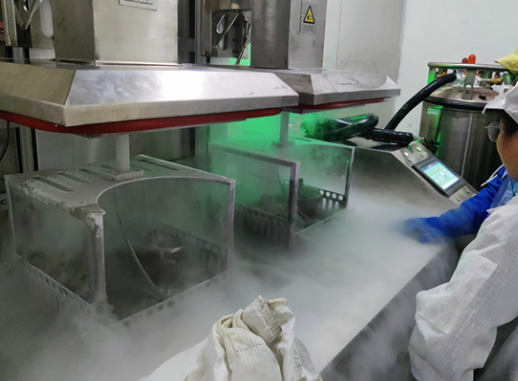

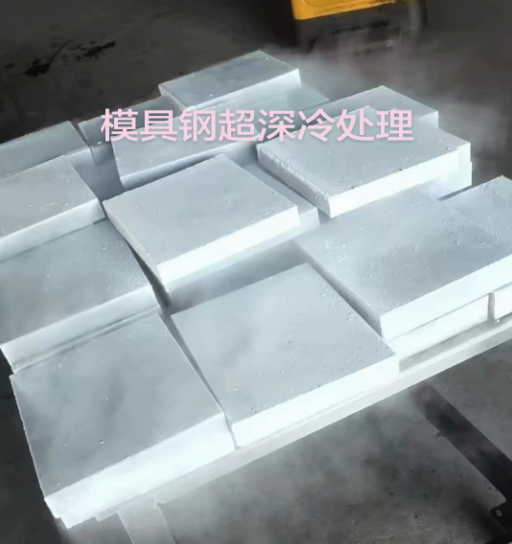

模具钢的耐磨性能是决定模具使用寿命的关键因素之一。液氮深冷处理作为一种改善金属材料微观组织的工艺方法，在模具制造行业中得到应用。其基本原理是将模具钢冷却至零下120摄氏度至零下190摄氏度，促使残留奥氏体向马氏体转变，并析出超细碳化物，从而提升材料表面硬度和耐磨性。然而，处理效果与工艺设置密切相关。本文介绍液氮深冷处理对常用模具钢(Cr12MoV、SKD11、H13等)耐磨性的具体影响，并给出工艺设置的参考方法。
深冷处理对模具钢耐磨性的影响机制：经过淬火和回火处理的模具钢中，通常残留有体积分数为5%至20%的奥氏体。残留奥氏体硬度较低(约200至300HV)，在模具服役过程中受应力作用可能转变为马氏体，引起体积膨胀和尺寸变化。液氮深冷处理将温度降至马氏体转变终止点以下，使大部分残留奥氏体转变为马氏体，提高整体硬度(通常可提高1至3HRC)。同时，深冷过程中会从马氏体基体中析出弥散分布的纳米级碳化物颗粒(如VC、Cr7C3等)，这些碳化物硬度高、与基体结合牢固，在摩擦过程中起到抗磨作用。实验数据显示，经零下150摄氏度深冷处理后的Cr12MoV钢，在相同磨损试验条件下，磨损量可比未经深冷处理的试样减少25%至40%。
不同模具钢深冷处理后的耐磨性提升幅度：冷作模具钢Cr12MoV经零下150摄氏度、保温4小时处理后，表面硬度由约60HRC提升至62至63HRC，磨损试验(销盘式)磨损体积减少约35%。对于高碳高铬型钢SKD11，深冷处理(零下160摄氏度，2小时)后磨损量减少约25%至30%，同时抗粘着磨损能力增强。热作模具钢H13经深冷处理后，高温耐磨性有所改善，但提升幅度较冷作模具钢小，通常磨损量减少15%至20%。需要说明的是，不同批次钢材、不同热处理历史会影响深冷处理效果，用户应以实际测试为准。
工艺参数对耐磨性的影响排序：影响深冷处理耐磨效果的工艺参数包括降温速率、深冷温度、保温时间和升温速率。根据多项对比研究，各参数影响力由大到小依次为：深冷温度 > 保温时间 > 降温速率 > 升温速率。其中深冷温度是最关键的变量。对于Cr12MoV，零下120摄氏度处理即可使大部分残留奥氏体转变，但若要将碳化物析出量最大化，建议降至零下160摄氏度以下。保温时间方面，当截面厚度小于50毫米时，保温1.5至2小时已足够;厚度每增加20毫米，可适当延长30分钟。降温速率控制在每分钟1至3摄氏度较为稳妥，过快的速率可能引入应力反而削弱耐磨性提升效果。
工艺设置的分步建议：第一步，对模具钢进行化学成分和原始硬度检测，确认材料牌号及热处理状态(淬火+回火)。第二步，制作同批次材料的试样(尺寸建议20毫米×20毫米×10毫米)，分别设置不同的深冷温度：零下120摄氏度、零下150摄氏度、零下180摄氏度。第三步，设定相同的保温时间(2小时)和降温速率(每分钟2摄氏度)，处理后进行硬度测试和磨损试验。第四步，根据测试结果，选择硬度提升且磨损量最小的温度作为目标温度。第五步，在该温度下，开展不同保温时间(1小时、2小时、4小时)的对比试验，确定经济效益较好的保温时间。第六步，将优化后的工艺用于实际模具处理，并对比处理前后模具的使用寿命。记录数据，形成企业内部工艺规范。
注意事项：深冷处理不能替代淬火和回火，只能作为补充工序。模具钢应在淬火后、回火前或最后一次回火后进行深冷处理，具体时机视材料特性而定。Cr12MoV适合在淬火后立即深冷，然后低温回火;H13则常在回火后进行深冷以消除残余应力。处理前应清除模具表面油污和水分，防止局部结冰影响效果。处理后的模具应缓慢回温至室温(可在空气中自然回温或置于流动水中)，避免急速升温引起开裂。耐磨性提升的效果通常在使用初期的1000至2000次冲压或切削中表现明显，随着模具磨损进入稳定期，差异会有所缩小，但整体使用寿命仍可延长30%以上。
