轴承作为机械装备中不可或缺的基础零部件，其精度保持性、耐磨性和疲劳寿命直接决定着整机的运行可靠性。在冶金、风电、精密机床、航空航天等领域，对轴承的性能要求极为苛刻。近年来，深冷处理工艺被越来越多的轴承制造企业和终端用户提及，很多人会问：为什么轴承都需要深冷处理？实际上，并非所有轴承都必须经过这道工序，但了解其背后的原理和适用场景，对选型和用好轴承很有价值。
轴承深冷处理到底是指什么

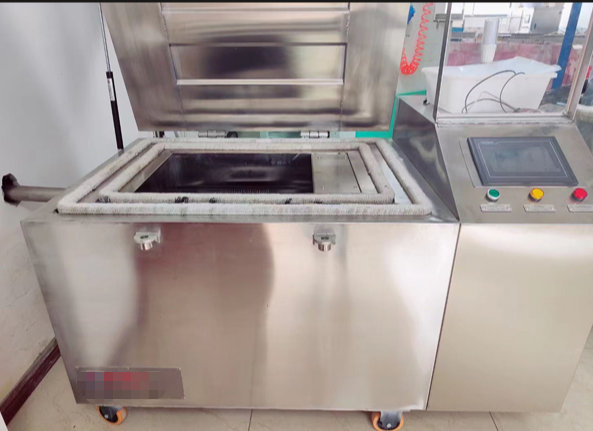

深冷处理并不是简单地把轴承放进冷库里冻一下。它是将淬火后的轴承套圈、滚动体等零件，继续冷却到-100℃以下（工业上常用-150℃至-196℃的液氮介质），在低温下保持一段时间，再以受控的速率回升至室温，并紧接着进行回火的一种工艺。
这其中有个容易被忽略的细节：深冷处理必须放在淬火之后、回火之前，或者在一次回火与二次回火之间进行。如果顺序搞错，不仅起不到预期效果，还可能造成零件开裂。所以，它是一道嵌入在整体热处理流程里的精确工序，而非独立存在的“速冻”操作。
为什么这道工序能提升轴承性能
轴承钢（以GCr15为例）经过常规淬火后，内部会残留一定比例的奥氏体。残余奥氏体是一种不稳定相，在轴承后续使用过程中，受温度、受力等因素影响，会缓慢向马氏体转变，同时伴随微小的体积膨胀，导致轴承尺寸变化、精度丧失，甚至出现早期失效。精密机床主轴轴承、测量仪器轴承对这一点尤为敏感。
深冷处理的第一个核心作用，就是促进残余奥氏体向马氏体持续转变。当温度降到零下一百多摄氏度时，原本在室温下“停滞”的转变驱动力再次被激活，大部分残余奥氏体得以充分转化。这样处理后的轴承零件，内部组织更稳定，后期尺寸变化量明显减小。
第二个作用与碳化物析出有关。在深冷和随后的回火过程中，轴承钢基体上会弥散析出大量细小、均匀的碳化物颗粒。这些纳米级、亚微米级的硬质颗粒如同嵌入基体的增强点，有效提高材料的耐磨性和抗接触疲劳能力。有研究数据表明，经过合理深冷处理的GCr15轴承，耐磨性可提高1倍以上，接触疲劳寿命提升幅度也相当可观。
第三个作用是内应力的重新分布与松弛。淬火带来的热应力和组织应力，在缓慢降温、低温保温及均匀回温的过程中得到一定程度的释放和均衡，零件发生磨削裂纹的倾向也会降低。
是不是所有轴承都要做深冷处理
这个问题需要客观来看。轴承是否采用深冷处理，取决于其工况要求、材料特性和成本考量。
对于在常温、低载荷、对精度要求不太苛刻的一般工况下使用的普通轴承，常规热处理配合适当的回火，已经能够满足使用寿命和可靠性要求，强制加上深冷处理反而会增加不必要的制造成本。因此，并不是“凡是轴承必深冷”。
但在以下几类轴承中，深冷处理已经成为提升性能等级的重要手段：
精密、高精密轴承：如数控机床主轴轴承、精密转台轴承，对尺寸稳定性有严格要求，需要将残余奥氏体含量控制在极低范围。
高转速、高温工况轴承：工作温度可能接近回火温度，残余奥氏体的分解会加速，提前通过深冷处理使其转化，可保证运行中的精度和游隙。
承受冲击或重载的轴承：如轧机轴承、破碎机轴承、风电主轴承等，深冷处理带来的耐磨性提升和抗疲劳能力增强，对延长更换周期、降低非计划停机有直接意义。
特殊材料轴承：部分不锈钢轴承、高速工具钢轴承，深冷处理对碳化物形态的改善效果更加明显。
实际应用中的细节和常见误解
在轴承生产现场，有几个容易被忽视但至关重要的控制点。深冷处理的降温速率不能过快，尤其是从室温降至-80℃这一区间，骤冷容易造成较大的热应力，对于形状复杂、壁厚差异大的套圈，会增加变形和开裂风险。保温时间需要根据有效壁厚来确定，时间过短，心部温度达不到，奥氏体转变不充分；时间过长，对性能提升无额外帮助，反而影响生产效率。
回温过程同样不能操之过急。通常采取空冷或流动空气回温，让其缓慢回到室温，并需及时进行回火，以消除深冷过程中可能产生的新应力，稳定深冷后得到的组织。回火次数有时会采用两次或多次，进一步保证组织稳定。
现场误区也不少。一种观点认为深冷处理可以“包治百病”，比如材料原始缺陷、锻造折叠、严重脱碳等问题，深冷处理无法修复。另一种倾向是盲目追求更低的温度和更长的保温时间，以为温度越低越好。事实上，对于轴承钢而言，-150℃至-196℃范围内的效果已经足够，再低不仅对性能提升没有显著贡献，对设备和能耗的要求却大幅提高。还有人忽视后续回火的重要性，认为“冻透了就行”，结果零件放置一段时间后出现尺寸变化甚至开裂。
从用户角度看深冷处理的价值
对于轴承使用者而言，深冷处理带来的直接收益更多体现在设备运行的稳定性上。一台精密磨床，主轴轴承尺寸稳定，振动值持续保持在较低水平，加工件表面质量就更有保证。一条轧钢生产线，轧机轴承耐磨性提升，在线使用周期延长，有效作业率就能提高。风电齿轮箱中的轴承，抗接触疲劳能力增强，早期点蚀、剥落的发生概率下降，意味着在塔上更换轴承的频次减少，运维成本得到实质控制。
在实际选型时，不必被“深冷”二字困扰。用户可以关注轴承制造厂家在样本或质量证明中给出的具体参数，比如残余奥氏体含量百分比、硬度均匀性、金相组织等级等。有经验的厂家会根据轴承的实际使用工况，推荐是否对零件做深冷处理组合工艺，而不是无差别地全线深冷。
合理看待深冷处理，将其视为提高轴承品质的一个可选且有效的工艺手段，而不是判断轴承优劣的唯一标尺，对供需双方都更具建设性。随着材料和工艺研究的逐步深入，针对性更强、能耗更低的深冷处理方案也在不断细化，为需要它的轴承提供切实的性能加成。
