阀门作为工业流体控制的关键元件，其尺寸精度、密封性及耐磨能力直接影响整套装置的安全与运行效率。许多阀门在加工、焊接之后，材料内部会残留不同程度的应力与不稳定组织，出厂使用一段时间后容易出现微小变形、内漏或者密封面过快磨损。为解决这些问题，液氮深冷处理工艺开始进入更多阀门制造企业的视野。液氮深冷箱以-196℃的低温环境对工件进行深冷处理，从材料微观结构入手，改善阀门的综合性能。那么，使用液氮深冷箱究竟会给阀门性能带来哪些具体影响，实际生产中又该注意什么，下面展开分析。
深冷处理如何进入阀门制造环节

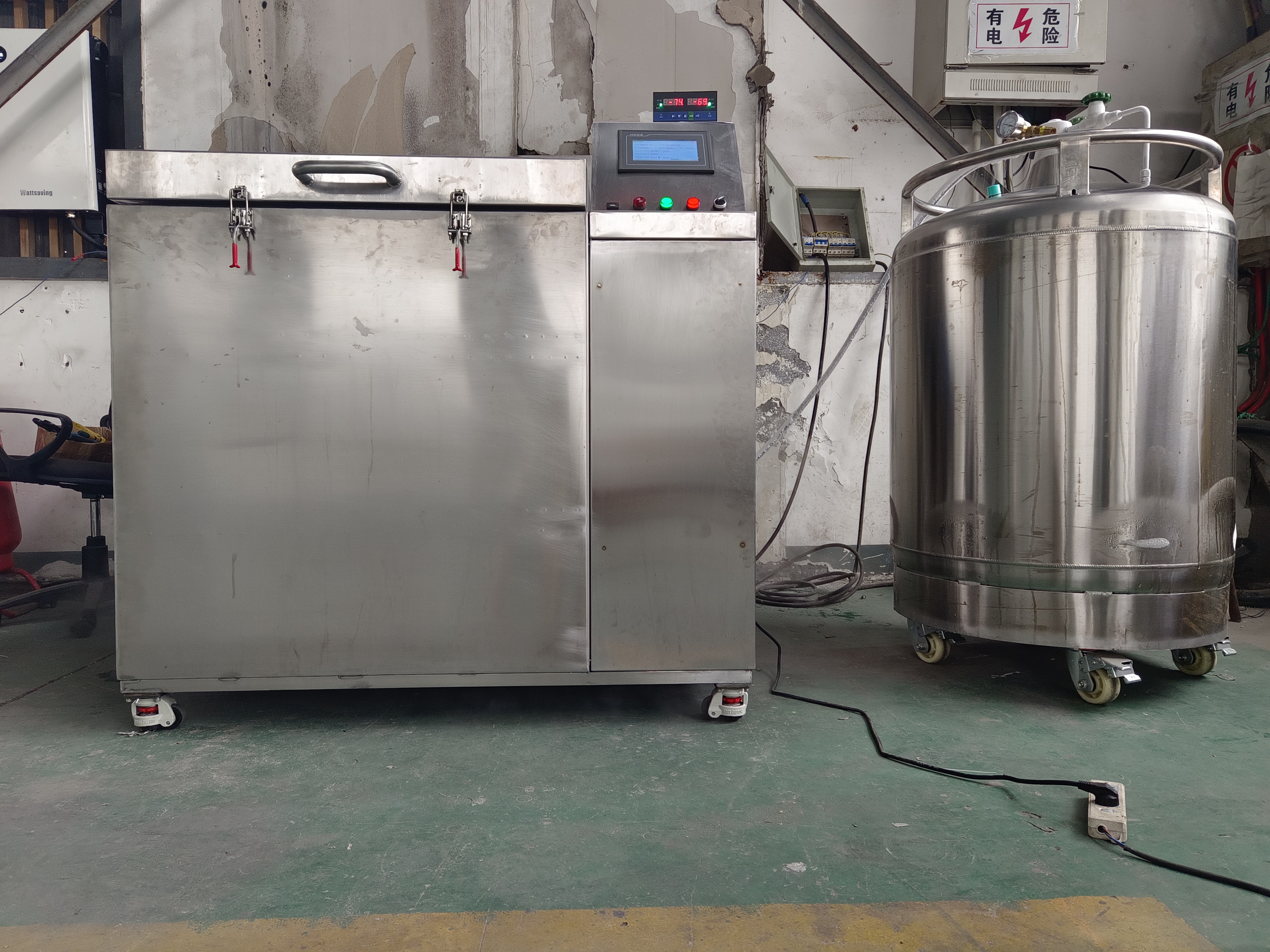

液氮深冷箱的核心是程序控制降温、保温和回温的系统，利用液氮汽化吸热营造可控的超低温环境。与普通冷处理相比，深冷温度直抵液氮温区，处理深度足够才能诱发材料内部更为充分的组织转变。在阀门零部件中，阀体、阀杆、阀座、密封环等关键件往往是马氏体不锈钢、合金钢或部分高碳钢种，淬火后总会残留一定量的残余奥氏体，这种组织在常温下并不稳定，会随时间缓慢分解，引起体积变化。液氮深冷箱带来的持续低温，刚好提供了让残余奥氏体继续向马氏体转变的驱动力，同时为微细碳化物的析出创造了热力学条件。这种转变不是表面的，而是贯穿工件截面的，因此对阀门整体行为的改善是根本性的。
微观组织变化是性能提升的基础
阀门零件经过液氮深冷箱处理后，最明显的组织变化有两个：一个是残余奥氏体的进一步转变，另一个是细小弥散的碳化物在基体上析出。淬火马氏体钢一般含有百分之十几甚至更高的残余奥氏体，深冷可使其中大部分继续转化。这带来的直接效果是硬度分布更均匀，而且体积会趋于稳定，避免日后因缓慢相变导致密封面微变形。与此同时，超低温环境下碳原子的扩散虽然减慢，但晶格内应力会成为析出动力，析出的超细碳化物均匀钉扎位错，在提高硬度的同时不会剧烈牺牲韧性。对阀门而言，这种组织相当于给密封面、导向面打下更稳定的“骨架”，配合后续低温回火，零件整体应力状态得到松弛，残余应力下降明显。
尺寸稳定性：让密封更可靠
尺寸稳定性差，是部分阀门在试压合格到场后依然出现微漏的重要原因。密封环或阀瓣平面度稍有变化，密封比压就会下降。液氮深冷箱之所以能帮助改善这一点，正是因为它调节了组织并大幅降低微观内应力。一些批量生产的硬密封球阀，阀座和球体经精密研磨后在短时间内状态良好，但放置数周或发至现场后，由于残余奥氏体等不稳定相分解、残余应力释放，配合间隙可能发生变化。引入深冷工序，在研磨前或粗磨后进行一次深冷加回火，相当于把未来可能发生的缓慢变形提前释放并稳定下来。这样一来，后续精加工得到的尺寸可以被长期保持，阀门的密封可靠性在寿命周期内更有保障。
耐磨与抗疲劳能力的改善
许多阀门工作在有颗粒杂质或高温高压的介质中，启闭过程中密封面和导向结构承受着反复摩擦与冲击，耐磨性与抗疲劳能力缺一不可。经过液氮深冷箱处理的马氏体不锈钢阀座，因基体硬度提升且细小碳化物弥散分布，微观硬度波动减小，不容易产生局部优先磨损。与此同时，组织细化以及残余应力降低对抵抗接触疲劳裂纹萌生有利。在阀门频繁启闭的工况下，例如调节阀、安全阀以及往复动作的切断阀，深冷后零件的抗冲击疲劳寿命通常会有可观察到的提升。需要指出的是，这种提升幅度与材料原始状态、深冷工艺参数和后回火匹配密切相关，无法给出单一的倍数，但趋势一直被材料试验和用户反馈所验证。
不同材质带来的影响差异
并非所有阀门材质经过液氮深冷箱的作用模式都相同。马氏体类不锈钢(如410、420系列)和合金工具钢效果最为直接，残余奥氏体转变充分，硬度与尺寸稳定性同步改善。奥氏体不锈钢(如304、316)在深冷过程中虽然也会发生部分马氏体相变和位错组态改变，但对抗腐蚀性能可能存在潜在影响，需结合固溶处理等安排合理工艺路线。铜合金等材料更多是利用深冷消除残余应力与稳定尺寸，组织转变不是主要机制。此外，部分沉淀硬化不锈钢工件深冷后配合相应的时效制度，能够获得均衡的强韧性。因此，把液氮深冷箱用在阀门上，没有一刀切的参数，需根据材质牌号、零件尺寸、性能要求来确定降温速率、保温时长以及回温回火流程。
实际应用中的关键工艺注意点
要让液氮深冷箱实实在在发挥好处，有几个环节需要特别留意。第一，避免冷裂风险。零件进入深冷前应经过适当预热或清洗，断面突变处尽量有圆角过渡，降温速率不宜过快，尤其对于大型厚壁阀体，程序降温比直接浸入式深冷更安全。第二，保温时间要充足。一般根据有效壁厚核算，确保工件心部也达到目标温度并完成转变，简单形状可按1至1.5小时/英寸估算，复杂件适当延长。第三，深冷后必须进行回火或时效处理，不能直接从-196℃升温到室温就投入使用，否则组织应力未消除，性能反而变脆。第四，工序排布要合理。通常机加工过程中预留精加工余量，在粗加工或半精加工后安排深冷加回火，最后再精磨或研磨至最终尺寸，这样才能把组织稳定后的效果保留在成品上。
实际效果反馈与适用场景
从一些阀门生产企业的实践来看，将液氮深冷箱嵌入工艺流程后，密封面硬度波动范围收窄，成品的常温气密封一次通过率有所上升。尤其在高频开关、含固体颗粒介质等磨损严重的工况下，深冷处理阀门的早期失效反馈数量减少。液氮深冷箱的价值并不是替代原有热处理或精密加工，而是作为冷热工艺链上的一环，将材料潜力进一步激发并稳住。对于温度交变大、对微泄漏控制要求严格的场合，如超低温球阀、高压加氢阀以及部分仪表阀，深冷处理已经逐步成为常规选项。
液氮深冷箱对阀门性能的影响，归根结底是通过组织调控实现残余应力松弛、尺寸稳定化以及耐磨性的提升。它不是一蹴而就的捷径，而是一种建立在材料科学基础上的工艺，应用得当能够帮助阀门在寿命期间保持稳定的密封和动作特性。实际实施过程中，需要根据具体材质、结构和工况去设计匹配的工艺规程，并做好过程控制才能获得预期的质量收益。对于希望进一步提升阀门产品一致性和可靠性的厂家，液氮深冷箱是一项值得深入评估的工艺手段。
