在重型机械、矿山设备、船舶制造以及精密传动装置的生产与维修中，过盈配合件的装配一直是个工艺重点。传统的热装法需要将包容件加热到数百度，不但能耗高，还可能导致零件表面氧化、硬度下降。压装法虽然避免了加热，但大过盈量配合下容易拉伤配合面。金属液氮冷装配箱的应用，为这类问题提供了一条不依赖高温的低温装配路径。
冷装的原理并不复杂
利用金属热胀冷缩的物理特性，将被包容件放入液氮冷装配箱内进行深度冷却，其外径或内孔尺寸会发生明显收缩。以一个外径为150毫米的轴承钢套圈为例，从常温降至零下180摄氏度附近，收缩量足以覆盖绝大多数过盈配合的要求。此时将零件轻松放入对应的孔或轴中，待温度自然回升到室温后，收缩恢复，形成紧密联结。整个过程中无需敲击，也不会改变零件原有的热处理状态。
这种方式的实用之处在于，它不挑剔零件的硬度或表面涂层。无论是渗碳淬火后的齿轮轴，还是带有镀层的液压活塞，都能用同一套低温工艺完成装配，而不用担心高温导致镀层起泡或者硬度回火。
备的基本构造与类型

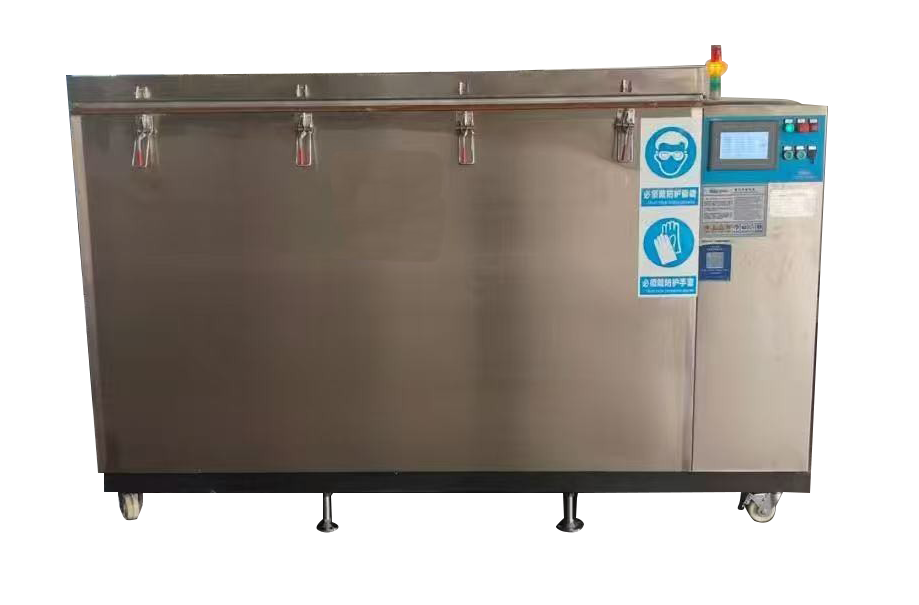

金属液氮冷装配箱并不等同于普通的液氮储存容器。它的设计需要兼顾工件进出方便、液氮利用效率以及操作安全。箱体通常采用耐低温的奥氏体不锈钢作为内胆，中间填充优质绝热材料，有的采用真空绝热夹层，进一步降低液氮蒸发损耗。外壳以不锈钢或防锈处理的碳钢板为主，保证结构强度。
从功能上区分，一种为简易浸泡式冷箱，工件直接浸泡在液氮中冷却，液面控制通过浮子或手动补液，温度就是液氮温度，适合单一品种批量作业。另一种是可控气氛冷装设备，内部加装温度探头、液氮喷淋装置和气体循环系统，可以将箱内温度精确稳定在室温到零下190摄氏度之间的某一个设定点。后者对于薄壁件、异形件或对冷速有要求的零件更为适用，能避免因降温过快而产生的应力集中。
实际应用中要注意哪些细节
不同材质对低温的响应不完全一致。大多数结构钢、合金钢和铸铁在低温下收缩规律稳定，冷装效果可靠。但对于一些存在冷脆倾向的材料，需要参考材料低温性能数据，评估冷装可行性。铜合金和铝合金的线膨胀系数与钢不同，在计算冷装过盈量时要按实际材料参数进行修正。
工件进入冷箱前的清洁干燥是常被忽略却影响装配质量的一步。零件表面的油污可以用清洗剂去除，随后必须彻底干燥。如果水分进入液氮中结冰，不仅可能在箱内堆积冰渣，还会在工件配合面形成冰膜，回温后产生间隙误差。螺纹孔、键槽等容易存留液体的部位，建议用压缩空气仔细吹扫。
保温时间直接关系到零件是否冷透。通常可以参考工件最大壁厚进行估算：每毫米壁厚保温1.5到2分钟。但观察也是一种有效的判断方法。零件刚浸入液氮时，液面会剧烈沸腾翻滚。随着温度趋于平衡，沸腾逐渐减弱。当液面恢复平静，工件表面结满白霜均匀分布，没有再出现局部冒泡时，可以基本认定温度已接近液氮温度。这时再适当延长几分钟，确保内部温度也到位，就可以进行装配了。
安全操作不容让步
液氮温度极低，短时间接触就能造成组织冻伤。作业时必须佩戴防低温手套和面罩，手套要干燥，不能有破口。操作区要保持良好通风，防止氮气积聚降低空气中的氧含量。对于大型冷装配箱，建议安装氧含量监测报警装置。
吊装工具也需要注意。钢丝绳、吊带在低温下性能可能改变，常用的起重用具如果带有积冰，会降低摩擦力导致工件滑脱。使用前应当检查吊具是否干燥，必要时选用带锁扣的钩具。箱体周围不要堆放杂物，保持通道畅通，以便紧急情况下快速撤离。
日常维护关系到设备寿命
每次工作结束后，应让箱体内壁自然回升到室温，擦干残存水汽。如果长时间停用，可以打开箱盖干燥存放，并在密封条上涂少量滑石粉防止老化粘连。液氮充注管路如果出现结霜异常或冰堵，提示可能有水分进入或管路密封不严，需要及时排查处理。
内胆焊缝和绝热层也是需要定期检查的位置。如果在空载状态下蒸发率明显增加，或者外壳表面局部出现低温结露，可能预示着绝热材料已吸水失效或真空度下降，需联系厂家进行检修。
选用金属液氮冷装配箱，其实是在选择一种平稳、可重复的装配工艺。它不仅帮助车间减少加热环节的能耗与等待时间，更保护了零件的原有精度和材料性能。从轴承、铜套到大型齿圈，冷装配的应用边界正在被越来越多的行业实践拓宽，而这其中稳定可靠的低温设备，一直是最基础的保障。
