在精密零部件加工和高端装备制造领域，铝合金的尺寸稳定性一直是一个让人头疼的问题。不少工程师都遇到过这样的情况：明明加工精度达标，存放一段时间后零件变形超差;或者设备在低温环境下运行，铝合金结构件出现微裂纹。其实，这些问题背后，都指向了材料内部残余应力和微观组织的均匀性。而深冷处理，正是应对这些难题的一项关键工艺。
铝合金为什么要做深冷处理
铝合金深冷处理，简单说，就是把铝合金工件放进零下130℃以下的超低温环境中，长时间保温，再缓慢恢复到室温的一种热处理工艺。常用的冷却介质是液氮，温度可以低至-196℃。它和我们熟知的淬火、时效不在一个温度段，却常常作为它们的“补充环节”发挥重要作用。
那么，铝合金为什么需要这一步“冷到骨子里”的工艺?主要有三个实际原因。
第一，消除残余应力，防止加工后变形。
铝合金在锻造、焊接、热处理甚至粗加工过程中，内部会积累各种内应力。这些应力平时看不出来，但一旦进行精加工、线切割或长期放置，就会缓慢释放，导致零件弯曲、扭转或出现尺寸变化。深冷处理的超低温环境，能促使晶格在极度收缩和恢复的过程中，让微观应力重新分布并部分抵消，相当于给材料做了一次“应力释放操”。很多精密仪器基板、光学镜架、航空结构件，在粗加工后就安排深冷工序，目的就是让应力提前释放，保证后续精加工的尺寸稳定。
第二，提升尺寸稳定性和组织均匀性。

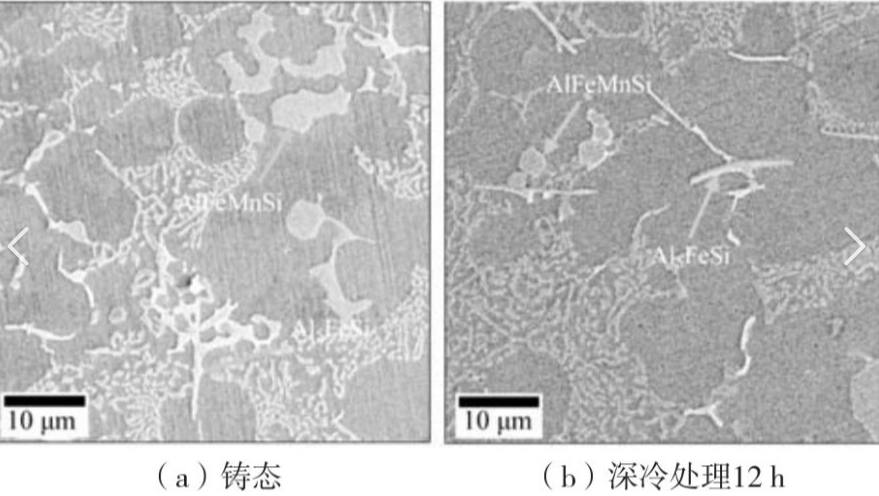

铝合金在时效析出强化过程中，析出相的形貌、大小和分布直接决定了材料性能。常规时效后，总会有一些微区没有完成析出，或者析出得不充分。深冷处理利用了“低温收缩—升温膨胀”的过程，在微观上产生大量位错和空位移动的驱动力，相当于为后续时效提供了更多的形核位置。这样一来，时效阶段就能析出更细密、均匀的第二相，减少粗大不平衡相的产生。表现到宏观上，就是材料在长期使用和存放过程中，尺寸几乎不再漂移。这也是为什么一些高精度模具、量具、陀螺仪支架，必须经过深冷处理的原因——它们要求的微米甚至亚微米级稳定性，不能靠碰运气。
第三，改善耐磨性和综合力学性能。
一些牌号的变形铝合金，比如2系、7系，在深冷处理后，硬度会有一定提升。这主要与更充分的析出强化和晶粒细化作用有关。更均匀细小的析出相，在摩擦工况下能够分散接触应力，延缓磨损和剥落，延长零件使用寿命。同时，微观组织的改善还能小幅提高导热、导电性能的均匀一致性，这对电子封装和散热部件同样有实际价值。
什么样的铝合金适合做深冷处理
从实际应用看，以下几类铝合金更值得考虑深冷处理：
高强变形铝合金，如2024、2A12、7075、7050等。这些材料对残余应力敏感，加工后容易变形，常应用于航空、航天和军工领域。
铸造铝合金，尤其是有气密性要求的箱体、壳体类铸件，通过深冷可稳定尺寸，减少微渗漏风险。
精密模具用铝材，比如注塑模、检具、工装基板，要求长期不形变，深冷很有必要。
经历过大切削量或焊接的铝结构件，应力集中处容易成为裂纹源，深冷能降低应力峰值。
这里有一个常见的理解误区：深冷处理不是所有铝合金都必须做的，它对残余应力大、组织敏感度高的材料效果显著。对于应力本就较小的退火态纯铝、防锈铝，做深冷的性价比其实不高。选择之前，建议先做应力检测或咨询热处理工程师。

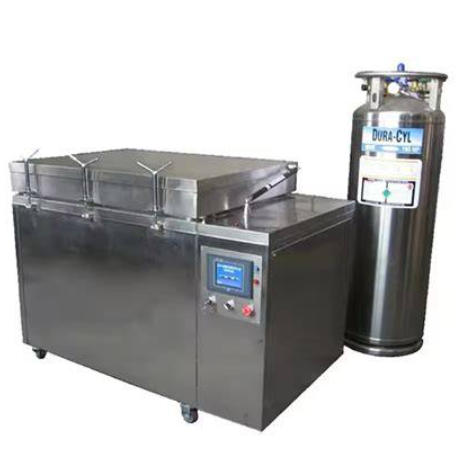

深冷处理怎么操作才有效
工艺对了是“良药”，工艺不对就是“折腾”。铝合金深冷处理不是简单地把零件往液氮里一泡，它有几个关键控制点：
降温速度不能过快。 一般控制在每分钟1～5℃，直接投入液氮急冷，热应力过大，零件可能开裂，尤其壁厚差大的工件。
保温时间要足够。 根据工件有效厚度来定，通常需要4～8小时甚至更长，让内外温度均匀，组织转变充分。保温不足，效果会大打折扣。
回温阶段要平缓。 从深冷箱出来，应放在室温或烘箱中缓慢回温，严禁用火烤或热水急热。回温后，多数铝合金还需要配合一次低温时效，以稳定析出相。深冷+时效这一组合，往往比单独做任何一步都来得实在。
工件必须干燥清洁。 进炉前不能带水、油污和切屑，不然低温下结冰膨胀，可能造成局部损伤。盲孔、缝隙处更要清理干净。
实际应用中能看到什么效果
一家精密光学设备企业，用7075铝合金加工镜架，粗加工后尺寸合格，精加工后总有0.02毫米左右的翘曲。后来在粗加工后增加深冷工序，再精加工，成品变形量稳定在5微米以内。另一家汽车零部件厂，焊接铝制框架焊后常有微裂纹隐患，采用焊后深冷结合时效，裂纹率从百分之三降到了千分之五以下。这些数据在热处理车间算不上秘密，但确实能说明深冷处理的价值。
在行业标准方面，国内已有《深冷处理设备》和《深冷处理工艺规范》等相关推荐标准，企业在做工艺验证时可以参考。处理过程中要注意液氮操作安全，防止冻伤和窒息风险，车间需通风，操作人员应佩戴防冻手套和面罩。
总的来说，铝合金深冷处理解决的是一个“看似小问题，实则是大麻烦”的材料稳定性问题。它不是万能的，但在需要高精度、高可靠性的场景里，把这道工序做扎实了，零件在后续的存放、运输和使用中，往往就省去了反复修整甚至报废的烦恼。对于追求产品一致性和使用寿命的制造企业来说，理解并合理运用深冷技术，是提升铝合金零部件品质的一种务实选择。
