液氮槽作为承载 - 196℃低温液氮的专用承压绝热设备，广泛应用于材料深冷处理、阀门低温检定、生物样本速冻、航空零部件冷装配、实验室低温环境模拟等场景。介质极低温度会带来材质低温脆变、结构冷热收缩、持续汽化升压、冷量渗漏损耗等一系列技术问题，整套设计工作必须严格依托国内压力容器、深冷容器现行国家标准开展，以结构安全、绝热稳定、运行可控、运维便捷为核心原则，统筹材质选型、承压结构、真空绝热、管路系统、安全防护、土建支座六大板块技术细节。
TSG 21 固定式压力容器安全技术监察规程、GB/T 150 压力容器通用规范等现行准则，逐条梳理液氮槽标准化设计细则，可为设备定制、图纸校核、出厂检验、现场验收提供可落地的技术参考。
一、设计基础依据与总体设计原则
(一)适用执行标准
固定式大容量承压液氮槽主体设计以GB/T 18442.3-2019为核心规范;小型常压实验型液氮槽可同步参照 GB/T 5458 液氮生物容器、GB/T 16774 自增压液氮容器相关条款;压力管路配套设计遵循 TSG D0001 压力管道监察规程、GB 50316 工业金属管道设计规范;电气监控系统满足 GB 4793.1 实验室电气安全通用要求。出口型设备可叠加参考 EN 13458 欧洲深冷容器规范、ASME VIII 压力容器标准体系设计。
(二)总体设计四项原则
安全前置原则：所有结构强度、泄压配置、材质耐低温性能均优先规避超压泄漏、低温脆裂、缺氧窒息、人员冻伤等运行风险，承压部件全部纳入特种设备校核范围;
绝热效能原则：阻断热传导、热对流、热辐射三类热量侵入，严控静态蒸发率，降低液氮日常消耗，延长真空使用寿命;
形变适配原则：充分计算内胆降温收缩量、升温膨胀量，支撑结构、接管管路预留伸缩余量，杜绝冷热交变应力造成焊缝开裂、密封失效;
场景适配原则：区分工业批量处理槽、实验室检定槽、移动式便携槽结构差异，兼顾液位观测、补液排液、日常检修操作便利性。
二、主体结构与承压部件设计规范

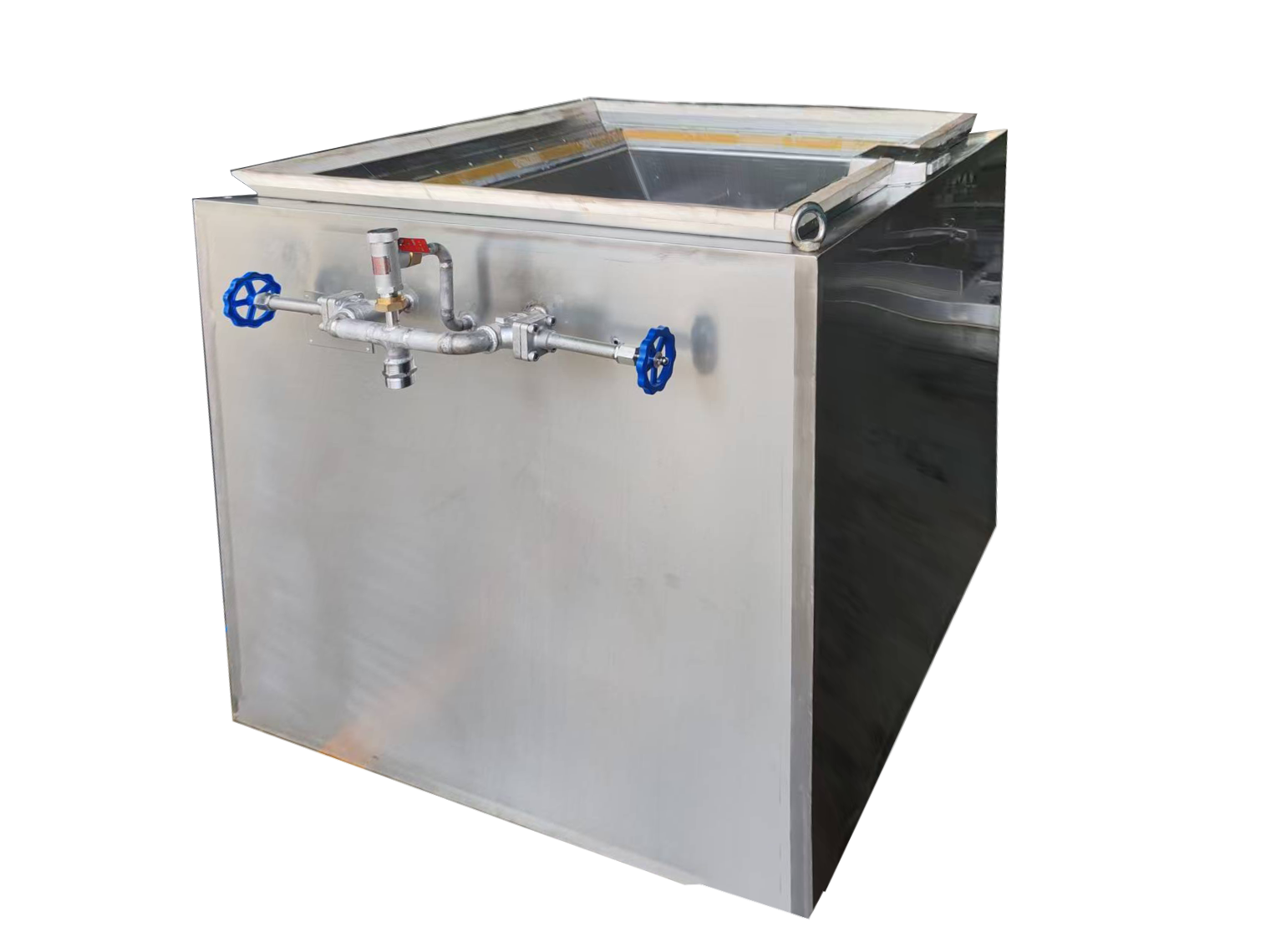

液氮槽统一采用双层真空夹层一体式结构，由内容器(内胆)、真空绝热夹层、外壳三大部分构成，矩形、立式圆筒形为市面主流形制，大容量存储场景优先选用圆筒结构，受力均匀可降低板材厚度损耗。
(一)内容器(内胆)设计要求
内胆直接接触 - 196℃液氮，是承压与耐低温核心构件，各项硬性规范如下：
材质选型硬性规定
最低设计金属温度锁定 - 196℃，材料必须选用低温韧性优良的奥氏体不锈钢，常规工况选用 S30408/304L;频繁冷热冲击、微量腐蚀介质环境选用 S31608/316L;严禁使用普通碳钢、低合金钢，此类材质在超低温环境下会发生脆性断裂。板材需附带材质质保书、低温冲击韧性检测报告，低温冲击试验温度不高于 - 196℃。
小型轻量化实验槽可选用防锈铝合金板材，仅适用于常压无承压工况，不可用于带压存储液氮场景。
** 容积与充装充满率管控
依据国标条款，液氮槽额定充满率不得高于 90%，预留气相缓冲空间容纳液氮受热汽化体积增量;最大充装液位设置在内容器几何容积 85% 位置，杜绝液体充满罐体无膨胀空间引发超压隐患。设备铭牌需清晰标注有效容积、额定充装量、设计压力、工作压力四项参数。
壁厚与焊接工艺规范
壁厚按照 GB/T 150 承压容器计算公式核算，同时叠加腐蚀裕量、负压外压校核余量;内胆所有对接焊缝全部采用全自动焊接成型，焊接完成后执行 100% 射线无损探伤检测，无气孔、裂纹、夹渣缺陷方可进入下道工序。槽体底部设置圆弧过渡结构，避免直角区域应力集中与积液残留。
(二)外壳结构设计规范
外壳不直接接触低温介质，主要作用包裹绝热夹层、维持夹层真空状态、抵御外部碰撞与环境侵蚀：
常规工业场景选用 Q245R 压力容器专用碳钢板材，外表面整体喷砂除锈后喷涂两层防腐油漆，适配室内外放置环境;洁净实验室场景可选用不锈钢外壳，便于清洁消杀;
外壳需校核风载荷、地震载荷、设备满载自重载荷，夹层真空失效后外壳承受微内压工况也需纳入强度验算;
外壳预留真空抽气口、夹层检漏接口，后期可便捷复测夹层真空度，便于维保判定绝热性能衰减程度。
(三)内外胆支撑结构设计
内胆与外壳之间不能刚性直接连接，刚性支架会形成热桥，大幅增加冷量损耗，设计需遵循以下要求：
支撑构件选用玻璃钢、环氧玻璃纤维隔热材质，导热系数极低，可最大限度切断固体热传导路径;
支撑点位布局对称均匀，可承受满载液氮重量、运输颠簸载荷，同时预留内胆低温收缩位移空间，降温收缩过程中支架不会对内胆产生挤压应力;
大容量卧式液氮槽增设多组侧向限位支撑，规避运行过程中内胆径向偏移。
三、真空绝热系统设计核心规范
绝热系统是决定液氮槽使用周期与运行成本的关键，国标对真空度、绝热结构、蒸发损耗均划定明确限值。
(一)主流绝热结构选型及适用标准
高真空多层绝热结构(小型槽体优选，容积<5m³)
夹层内部交替缠绕铝箔反射屏与无碱玻璃纤维隔热纸，缠绕层数根据容积匹配 15~30 层;整体夹层抽至高真空，封口真空度要求≤1×10⁻²Pa。铝箔反射层阻隔辐射换热，真空环境消除气体对流换热，综合冷损更低，适合频繁启停、间歇使用的实验室低温槽。
真空粉末绝热结构(大容量工业存储槽优选，容积≥5m³)
夹层内部填充粒径均匀的珠光砂粉末，抽真空至 3Pa 以内;珠光砂堆积可缓冲外部冲击，真空寿命更长，静态蒸发率稳定，适合 24 小时连续静置存储液氮的工况场景。
(二)真空维持与吸附剂配置
夹层内部必须装填低温专用分子筛、活性炭吸附剂，作用是持续吸附板材缓慢释放的微量气体、外界渗透进入夹层的空气，长期稳固真空水平。按照规范要求，设计真空维持寿命不宜低于 5 年，真空衰减速率需在图纸中明确标注。
(三)静态蒸发率限值要求
静态蒸发率直观体现绝热优劣，国标根据容积划定上限：1m³ 容积液氮槽高真空多层绝热日蒸发率不大于 1.0%;容积越大，单位容积蒸发损耗越低。设备出厂前必须完成静置蒸发测试，实测数值低于设计限值方可判定绝热性能合格。
四、低温管路、阀门及密封系统设计细则
所有贯穿夹层的进出液、气相增压、仪表接管均属于低温承压管路，冷热伸缩、密封防漏是设计管控重点。
管路材质与伸缩补偿设计
管路主材统一选用 316L 不锈钢无缝钢管，管道穿越夹层位置加装不锈钢波纹管补偿器，抵消管路 - 196℃收缩产生的轴向位移，避免管路拉裂内胆接管焊缝;管路走向尽量简洁缩短总长度，减少外露冷段造成的结霜与冷量流失。
阀门与密封配件选型规范
所有启闭阀门必须选用液氮专用低温截止阀、止回阀，阀体耐温覆盖 - 200℃~ 常温;密封垫片禁止选用普通橡胶、石棉材质，采用聚四氟乙烯复合低温石墨垫片，适配超低温工况下的密封需求;双卡套管路接头严格按照管径匹配拧紧力矩，防止低温收缩后接口渗漏。
管路排布基础要求
液相出液管路从内胆下部引出，气相增压管、压力取压管均接入罐体上部气相空间;所有放空排气管路引至室外开阔区域，排气管道上不得加装任何截止阀门，保证泄压通道永久通畅。
五、安全附件与在线监测仪表配置规范
依据压力容器监察规程，液氮槽必须配套多级安全泄压装置与运行监测仪表，不可简化删减配置。
(一)超压泄压多级防护体系
内胆主安全阀：安装于罐体顶部气相区，整定起跳压力按照 1.05~1.1 倍最高工作压力设定，配套校验合格证书;作为一级泄压保护，罐内压力超标时自动排放氮气;
爆破片安全装置：与安全阀并联布置，属于二级应急泄压设施，安全阀失效、压力骤升瞬间快速泄压，规避罐体承压超限;
外壳防爆膜片：夹层真空一旦失效，夹层内部压力异常升高时防爆片开启，保护外壳结构完好。
(二)液位、压力、温度监测仪表
标配磁翻板液位计，现场直观读取液氮存量;同步搭载差压式液位变送器，可将液位数据远传至中控系统，设置高低液位声光报警，低液位提醒补液、高液位防止过量充装溢出;
内胆配备精密压力表，实时监测罐内气相压力;夹层预留真空规接口，可定期检测真空衰减情况;
密闭室内放置的液氮槽，配套氧含量监测报警器，空间氧气浓度低于 19.5% 时触发报警并联动排风设备，预防氮气泄漏引发缺氧窒息风险。
(三)防冻伤、防凝露人性化设计
外壳保温防护层厚度合理设置，保证外壳常态表面温度高于环境露点温度，外壁不结霜、不凝露;操作阀门区域设置防护围挡，减少人员误触低温管路造成冻伤。
六、支座、土建基础与环境适配设计
罐体支座设计
立式槽采用裙座支撑结构，卧式槽选用鞍式支座;支座底部加装橡胶缓冲垫板，隔绝地面振动传递至罐体，同时防滑降噪;支座预留地脚螺栓孔，可与混凝土基础牢固固定，抵御地震、设备启停产生的轻微晃动。支座材料需做防锈处理，适配潮湿车间环境。
放置环境适配要求
室内安放需保证空间通风条件良好;露天放置要增设防雨遮阳棚，避免雨水侵蚀外壳防腐层、阳光直射加速夹层真空衰减;周边预留充足检修空间，便于安全阀校验、阀门维保、夹层抽真空作业开展。
七、出厂检验与设计验收必备项目
整套图纸设计完成后，样机需逐项开展型式试验，全部达标才可批量生产：内胆水压耐压试验、气密性氦质谱检漏试验、低温冷热冲击循环试验、静态蒸发率测试、安全阀整定校验、夹层真空度检测;所有检验记录、材质报告、设计计算书统一归档，作为设备交付与特种设备登记备案资料。
