液氮输出系统是依托低温绝热与流体控制技术，将杜瓦容器内低温液态氮气稳定输送至使用工位的成套装置，广泛应用于材料深冷处理、实验室低温试验、生物样本冻存、低温装配等场景。整套系统的设计以控制漏热、稳定压力、精准流量、安全泄放为核心目标，各单元协同工作，在保障低温介质连续供给的同时降低液氮损耗。

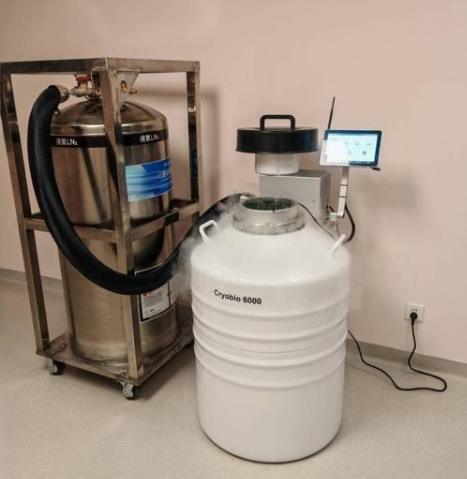

整套液氮输出系统一般分为低温储液单元、增压与压力调节单元、低温输送管路单元、测控采集单元、安全保护单元以及末端用气 / 液输出单元。
低温储液单元作为介质存储主体，常见选用自增压液氮杜瓦罐或者立式气相液氮容器。容器依靠多层高真空绝热夹层减少外界热量侵入，降低液氮静态蒸发。罐内配置内胆、绝热夹层、外壳、真空阀口，配套提筒或者储物吊篮，既可以用于液氮储存，也可兼顾少量样品存放。储液罐体需要匹配对应额定工作压力，满足自增压供气的基础条件，罐体底部预留出液口，作为液氮介质流出通道
增压与压力调节单元是实现液氮持续输出的动力来源，主要包含增压盘管、调压阀、压力反馈管路。增压盘管安装在罐体外部，利用环境热量加热少量液氮使其汽化，罐内压力随之升高，依靠罐内压力将液态液氮从出液口压出。调压阀用于限定罐内工作压力区间，维持输出压力稳定，避免压力过高或压力不足造成出液中断。该单元选型需要结合系统所需输出流量、管路长度以及环境温度，防止压力波动带来流量不稳定。
低温输送管路单元承担液氮介质传输任务，优先采用真空绝热低温软管或者真空绝热硬管，减少输送过程中的吸热汽化。管路配套低温截止阀、低温单向阀、过滤器。过滤器用于拦截液氮内微小固体杂质，防止阀芯、末端喷嘴发生堵塞。管路布置尽量缩短距离，减少弯头数量，降低管路沿程阻力与漏热;管路外部预留支撑与减震结构，规避设备运行振动带来的管路接头松动。所有管路接头采用低温密封材质，适配低温工况下的收缩形变，减少泄漏风险。
测控采集单元负责系统状态监测与逻辑控制，包含液位传感器、压力变送器、温度传感器、PLC 控制模块与人机交互面板。液位传感器实时采集储液罐内液氮余量，达到低液位阈值时发出提醒信号;压力变送器持续监测罐内压力、管路输出压力。PLC 模块接收各类传感信号，按预设逻辑联动调压阀门、报警装置。操作人员可在交互面板查看实时参数，也可按需设置压力上下限、液位预警值，实现状态可视化。
安全保护单元是低温系统不可缺少的组成部分，由安全阀、爆破片、泄压管路、低温报警装置组成。安全阀作为核心压力保护部件，当罐内压力超过设定上限时自动开启泄压，爆破片作为二级保护。泄压出口引至室外通风区域，防止氮气在密闭空间积聚。系统集成超压报警、低液位报警，部分方案增设缺氧监测联动报警，规避密闭环境大量氮气汽化带来的窒息风险。
末端用气 / 液输出单元根据现场工艺需求区分液相输出或者气相输出。液相输出配置低温节流阀、流量调节阀、喷嘴，直接供给液态液氮;气相输出则增设汽化器，液氮经过汽化器换热完全转化为低温氮气，供给用气工位。末端可按需加装分流组件，实现多路同步输出，适配多工位并行使用的工况。
系统整体设计阶段，还需要综合考虑现场环境温度、安装空间、使用间歇时长。长期间歇使用场景，需要优化保冷结构，减少待机阶段液氮挥发;连续大流量使用场景，需要核算增压能力、管路通径与汽化器换热负荷，避免供液不足。
常见问题
Q1：液氮输出系统在输送时出现出液断断续续是什么原因? A1：多由罐内压力不稳定或者管路漏热过大导致。可先检查自增压回路是否通畅，调压阀设定压力是否符合工况;其次查看低温管路真空是否失效，管路保温破损会造成液氮提前汽化形成气堵，干扰液体连续输送。同时排查过滤器是否存在杂质堵塞问题。
Q2：整套系统是否可以同时实现液相液氮和氮气两种介质输出? A2：可以。在系统末端增加独立汽化支路，一路直接液相输出，一路接入空温式汽化器转化为氮气。设计时需要分别设置两路独立的流量与压力调节部件，两路输出参数互不干扰，同时要重新核算储液罐增压能力，满足两路介质同时取用的负荷。
Q3：液氮输出系统日常维护重点是哪些部件? A3：重点检查压力安全组件、管路接头、传感器。定期校验安全阀与压力变送器;检查低温管路接头有无结霜异常，异常大面积结霜一般代表密封或者真空存在问题;定期清理过滤器杂质;监测罐体静态蒸发情况，判断容器真空性能变化。
Q4：密闭房间使用液氮输出系统，需要增加哪些配套防护? A4：应加装氧气浓度监测报警装置，报警信号接入现场声光提示。泄压管道引至室外，氮气排放位置避开人员活动区域。保持空间通风条件，制定低温操作规范，配备低温防护手套、护目镜等个人防护用品。
