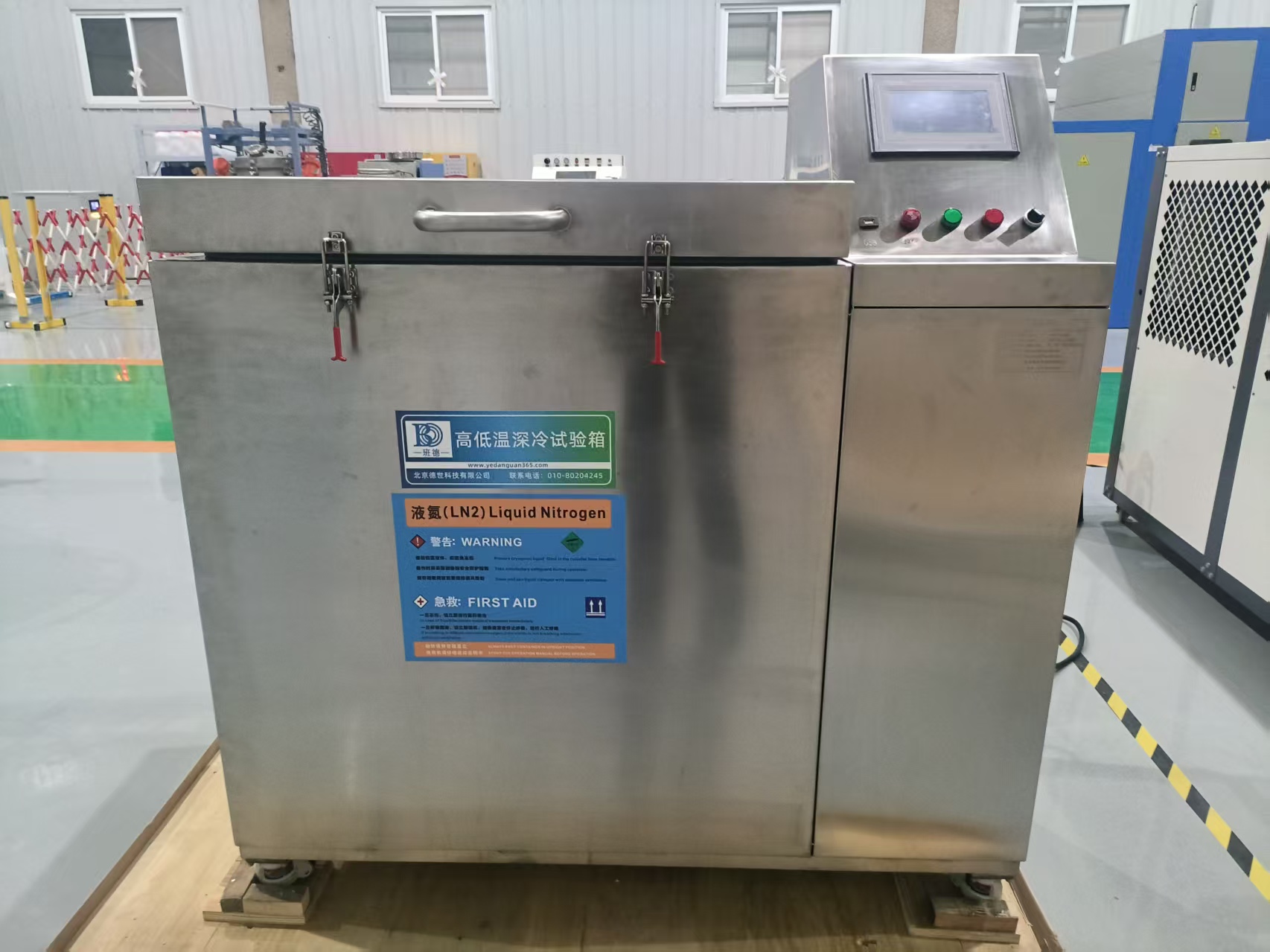

多企业在采购液氮深冷箱时，只关注腔体容积、最低温度两个参数，忽略降温速率、温场均匀性、配套液氮供给、材料工艺适配等条件，设备到货之后出现液氮消耗偏高、工件处理效果不稳定、无法匹配现有液氮储罐管路等问题。从容积规格、降温方式、温控配置、配套系统、不同材料工艺匹配几个维度整理选型思路，给热处理车间、精密加工企业采购提供参考。
一、腔体容积、内尺寸与装载方式选择
首先根据工件外形、单次处理批量确定内腔尺寸，不能只看标称容积。长条形轧辊、长刀具，需要重点关注内腔有效长度;批量小型刀具、量具，优先考虑分层料架、托盘摆放空间。工件摆放时，工件之间需要预留间隙，保证低温氮气可以流通，不能紧密堆叠，否则内部工件换热不足，同一批次工件处理效果不一致。
常规小机型 50L、100L 适合实验室、小型刀具加工厂;300L～800L 是模具、刀具车间常用规格;1000L 以上大容积机型多用于轧辊、大型齿轮、重型零部件批量处理。如果工件产量大、节拍稳定，可以了解在线连续式隧道深冷设备，适合流水线对接，和间歇式箱式机型区分开。
二、降温速率、温控精度、温场均匀性指标核对
温控精度直接影响工艺重复性，稳定的设备可以做到 ±2℃以内控温误差。选型时确认设备支持自定义多段程序曲线，可独立设置每一段的目标温度、升降温速率、保温时长。部分简易机型只支持定点恒温，不支持梯度升降温，不适合热处理后精密工件。
降温速率是一个重要指标，多数钢材推荐可控调节范围 0.5～5℃/min。设备标称 “最快降温速度” 只作为参考，实际生产中很少用到极速降温，重点确认设备可以稳定低速可控降温，而不是只能快速降温。温场均匀性，建议优先选择多点测温机型，腔体内上、中、下布置温度探头，避免单探头采集带来的局部盲区。
三、换热形式、箱体保温与密封配置对比
喷淋式机型是通用选择，适配绝大多数工模具钢、高速钢、硬质合金、轴承钢;浸泡槽适合小工件短时深冷、冷装配试验。箱体保温层厚度、密封结构直接影响液氮消耗，长期满负荷生产，保温性能差异带来的运行成本差距会逐步显现。箱门密封胶条选用耐低温专用材质，普通橡胶密封条在低温下硬化，容易出现缝隙漏冷。
如果车间环境湿度偏高，优先选择带防结露设计的箱体外壳，减少外表面凝露滴水，降低箱体锈蚀、电气部件受潮风险。
四、液氮供给配套系统怎么匹配
深冷箱不能单独使用，需要搭配液氮储罐、真空绝热液氮管路、调压阀组成供给系统。小容积机型可以直接对接小型液氮罐;大容积、长时间连续生产的设备，建议配置自增压液氮罐集中供液，保证供液压力稳定，避免压力波动造成喷淋不稳。
管路优先选用真空绝热液氮管路，减少输送途中液氮提前汽化，降低气堵概率。管路上面配套低温过滤器，过滤杂质，防止喷嘴、电磁阀阀芯卡滞。在方案设计阶段，同步核算单台设备每小时液氮消耗量，匹配储罐容量和补液周期，避免生产中途断液，导致工艺中断。
五、控制系统与安全配置选型参考
基础款 PLC 控制，支持本地存储工艺曲线、手动自动切换;有集中管理需求的车间，可以选配 485 通讯或者无线远传，把温度曲线、报警记录上传到车间中控系统，方便工艺追溯。
安全配置方面，排气通道、超温报警、液氮供给切断联锁属于基础配置;车间通风条件有限的工况，建议配套氧气浓度监测报警装置，防止氮气泄漏造成缺氧风险。
六、不同材料对应的工艺匹配要点
高速钢刀具、铣刀、丝锥：热处理回火之后进行深冷，常用 - 180℃~-190℃区间保温，重点改善红硬性、耐磨性;硬质合金模具：控制升降温速率，避免冲击开裂，保温时长相比高速钢适当缩短;轴承钢、量具钢：侧重尺寸稳定，消除残余奥氏体，减少后续使用过程中尺寸漂移;铝合金零部件：多用于冷装配，温度不需要达到 - 196℃，一般 - 120℃~-160℃区间即可实现收缩装配;轧辊：单件重量大，热负荷高，设备要预留足够的冷量余量，保温时间更长，缓慢回温。
七、定制化需求识别
常见定制需求包含卧式开门、加长内腔、内部工装料架、多路独立测温、防爆配置、低温记录仪、氮气回收配套。如果工件有特殊防爆、洁净要求，需要提前和厂家沟通，调整电气、密封配置。
常见问题问答
问：同样容积的深冷箱，液氮消耗差别为什么很大?
答：主要来自箱体保温性能、密封结构、温控调节逻辑、工件单次热负荷，保温差、频繁开门的设备消耗明显更高。
问：深冷箱可以直接用来做液氮冷装配吗?
答：喷淋式机型可以用于冷装配，按照材料收缩量设置目标温度，控制保温时间。
问：在线式隧道深冷箱和箱式间歇机型怎么选?
答：产量稳定、流水线连续生产选在线隧道式;小批量、多品种工件，选间歇箱式。
问：一定要配套氧气报警器吗?
答：车间密闭、通风条件一般的工况，建议加装，属于安全防护的补充手段。
