舜通低温电磁阀专为液氮、液氧、液氩、LNG、低温惰性气体等超低温介质的通断控制设计，工作温度覆盖 -196℃至常温区间，是低温液氮罐、杜瓦瓶、低温制冷设备、气体液化系统、生物医药、工业制冷、航空航天等领域的核心控制部件。
产品采用直动式 / 先导活塞式双结构设计，阀体选用 304/316L 不锈钢精密铸造，密封件采用低温专用聚四氟乙烯、氟橡胶材质，具备常闭、常开两种控制模式，通径覆盖 DN1~DN50，电压支持 AC220V、DC24V 等主流规格，可满足不同低温流体控制系统的自动化控制需求，兼顾运行稳定性与长期耐用性。
产品特点
深冷耐受：-196℃超低温稳定运行，密封件无脆化、失效
零泄漏密封：精密密封结构，杜绝介质损耗与安全隐患
快速响应：启闭迅速，零压、高压工况均可靠启闭
耐用抗腐：316L 不锈钢阀体，耐低温冲击、抗介质腐蚀
安装灵活：结构紧凑，多接口可选，适配复杂管路
高可靠性：专用线圈耐温耐用，结构简单、易维护
场景适配：支持多电压，可定制防爆款，兼容多工况
低耗节能：低功率运行，长期通电不发热，节能静音
产品参数
|
技术要求 |
STD-DN-21F-BA61 |
||
|
连接尺寸 GRC(NPT) |
1/4 |
||
|
规格 DN |
A3 |
03 |
A6 |
|
通径 (mm) |
1.4 |
3.0 |
4.5 |
|
流量(Kv)1bar/水（L/min） |
0.9 |
3.6 |
7.6 |
|
公称压力 |
0~150Bar |
0~30Bar |
0~10Bar |
|
阀体材料 B(S) |
H59-1 |
SUS304 |
SUS304 |
|
密封材料 X |
X=F (PTFE) |
X=F (PTFE) |
X=F (PTFE) |
|
流体温度 |
-196℃~+90℃ |
||
|
使用介质 |
液氮（LN2）、液态二氧化碳（LCO2）和其他低温流体 |
液氮（LN2）、液态二氧化碳（LCO2）和其他低温流体 |
液氮（LN2）、液态二氧化碳（LCO2）和其他低温流体 |
|
工作电压 |
AC220V、DC24V |
AC110V、DC12V |
AC24V、AC36V |
|
线圈功率 |
25VA、18W |
25VA、18W |
25VA、25VA |
|
工作电流 I |
0.112A、0.75A |
0.227A、1.5A |
1.041A、0.69A |
|
泄漏量 |
无 |
无 |
无 |
|
密封性 |
电磁阀在1.1倍公称压力的气压(或水压)作用下，应无泄漏现象。 |
电磁阀在1.1倍公称压力的气压(或水压)作用下，应无泄漏现象。 |
电磁阀在1.1倍公称压力的气压(或水压)作用下，应无泄漏现象。 |
|
耐压强度 |
电磁阀在1.6倍公称工作压力水压下，不应有目测可见的渗漏和损坏现象。 |
电磁阀在1.6倍公称工作压力水压下，不应有目测可见的渗漏和损坏现象。 |
电磁阀在1.6倍公称工作压力水压下，不应有目测可见的渗漏和损坏现象。 |
|
环境温度 |
-10~50℃ |
||
|
线圈型号 |
BA61 |
||
|
接线方式 |
接线盒式 |
||
|
线圈等级 |
IP65 |
||
|
线圈允许温升 |
H（≤180℃） |
||
|
外观安装尺寸 |
见电磁阀外形图 |
||
|
产品寿命 |
≥100万次 |
||

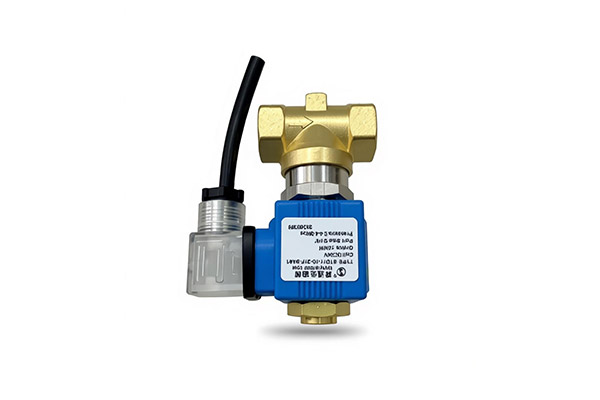

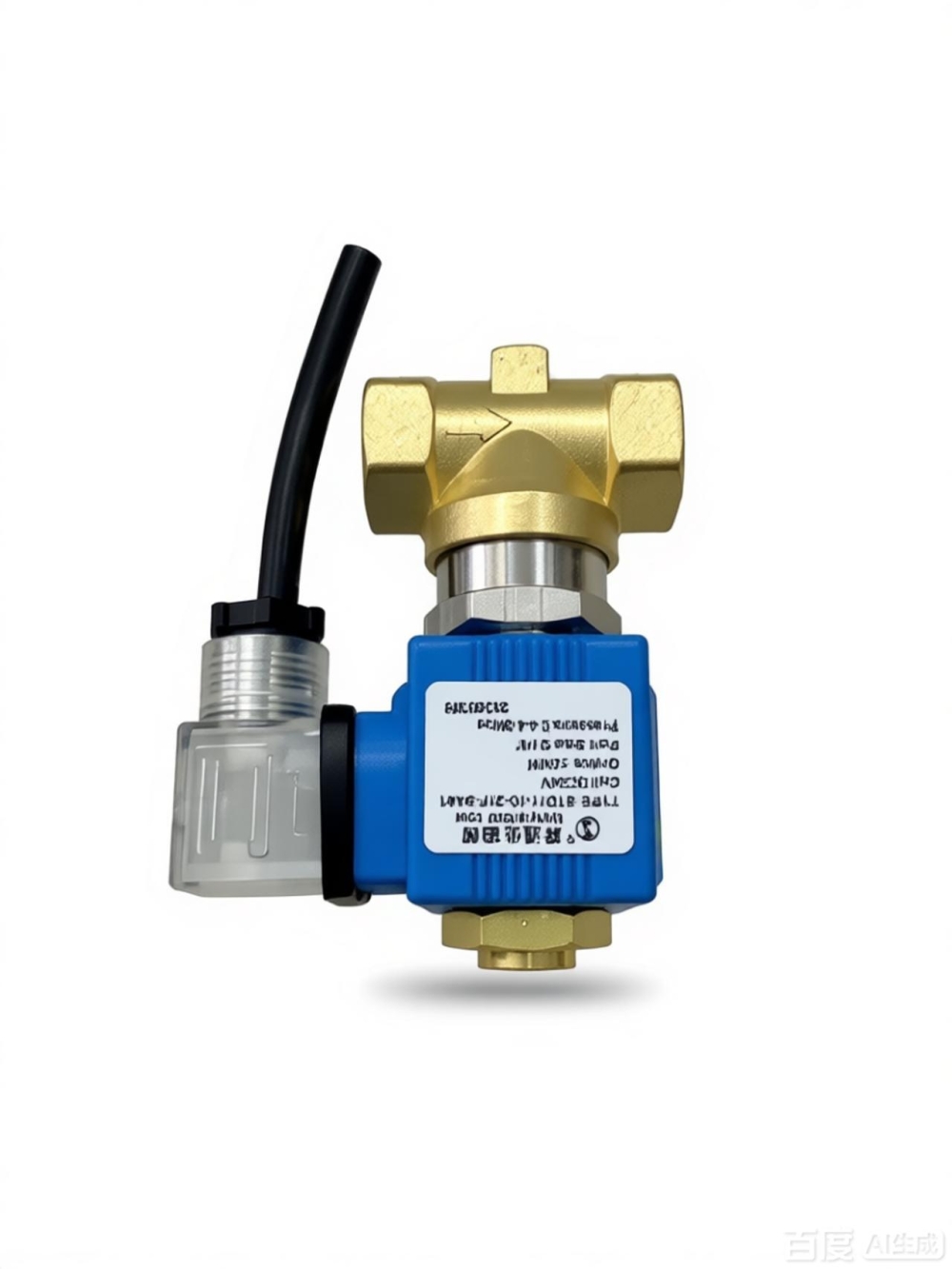

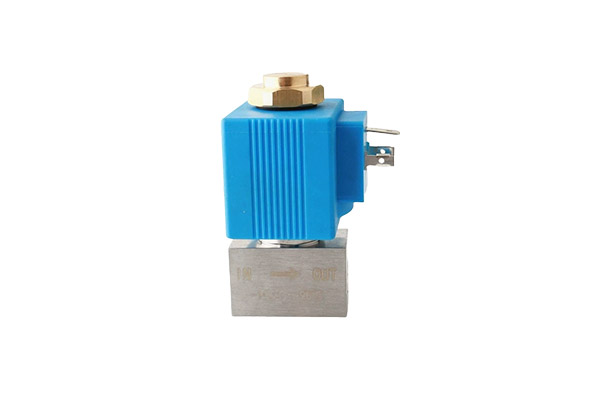

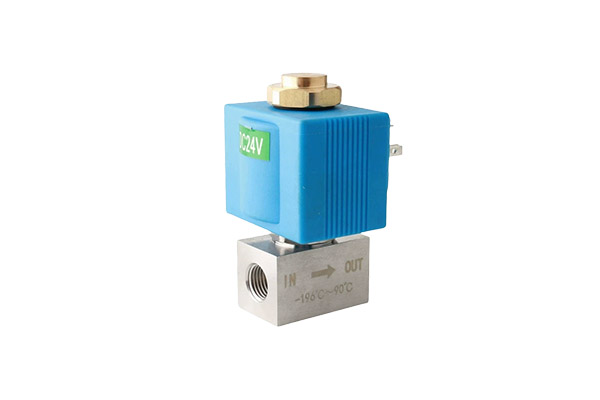

产品图片
|
|
