液氮深冷箱的结构构成，组件

一、箱体保温系统：低温环境的 “隔热堡垒”

1. 内胆与外壳
   • 内胆：采用304/316L 不锈钢，耐腐蚀、耐低温、无磁性，内壁抛光处理减少冷量吸附，适配食品、医药、精密加工等场景。
   • 外壳：冷轧钢板或不锈钢拉丝板，表面喷涂防腐涂层，兼具防护与美观性。
2. 绝热层（核心）
   • 真空绝热层：双层壳体间抽至高真空（≤1×10⁻³Pa），配合 20–50 层镀铝聚酯薄膜反射屏，辐射热传递降低 98%，是高效保冷的关键。
   • 填充绝热层：真空层外填充气凝胶毡、聚氨酯泡沫、超细玻璃棉等耐低温材料，气凝胶毡导热系数≤0.0015W/(m・K)，厚度仅为传统材料 1/3，提升空间利用率。
3. 箱门与密封
   • 箱门：双层真空结构，配耐低温观察窗（双层真空玻璃），便于监控内部状态。
   • 密封：采用聚四氟乙烯（PTFE）或硅橡胶低温专用密封条，配合多点锁紧装置，确保 - 196℃下密封可靠、开启顺畅，杜绝冷量泄漏。

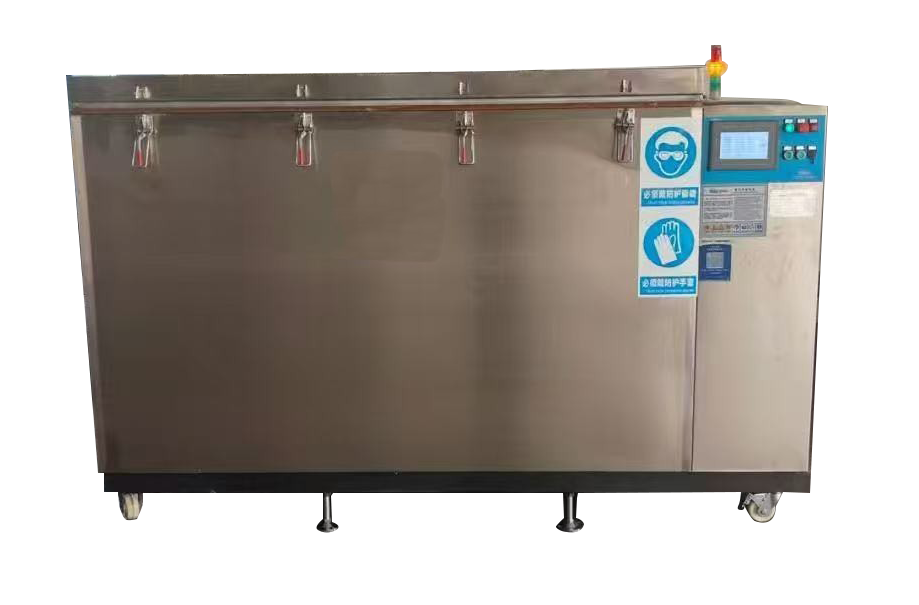

4. 结构形式
   主流为卧式上开盖或立式侧开门，底部设加厚承重底板与万向脚轮（带刹车），方便移动与工件取放。

二、液氮供给与制冷系统：超低温的 “能量核心”

1. 液氮存储单元
   • 外置液氮杜瓦罐 / 储罐：存储 - 196℃液氮，配备增压阀、放空阀、液位计，通过自增压将液氮压入设备。
   • 内置小型液氮罐：部分一体化机型内置储液罐，简化外部管路，适合实验室小批量使用。
2. 输送与控制组件
   • 低温管路：采用 304/316L 不锈钢真空夹套管，配卡套 / 法兰接头，杜绝冷损与泄漏。
   • 控制阀组：含气动薄膜调节阀、高精度电磁阀、节流阀，控制系统根据温度信号调节液氮流量，实现精准控温。
   • 过滤器：超低温液氮过滤器，去除杂质，保护喷嘴与管路。
3. 雾化喷淋装置（核心制冷部件）
   • 高精度雾化喷嘴：将液氮雾化成微米级液滴，均匀喷淋至工作区，增大换热面积，降温速率可达 50℃/min。
   • 喷淋布局：顶部或侧部多喷嘴对称布置，配合气流循环，实现 “喷淋 + 气相” 双重制冷，避免局部过冷。

三、气流循环系统：温度均匀的 “均衡器”

1. 循环风机
   • 采用耐低温专用电机，主体置于常温区，通过加长轴伸入低温区，配低温轴承，避免 - 196℃下失效。
   • 轴流 / 离心风机：大风量、低噪音，驱动低温氮气循环，确保工作区温差≤±2℃（-150℃工况）。
2. 导流风道系统
   • 内胆内设对称风道隔板，引导气流按预定路径循环，形成 “上吸下吹” 或 “侧吸侧吹” 的闭环气流，消除温度死角。
   • 风道设计：镂空 / 格栅结构，兼顾气流通畅与承重，配合工件承载架优化流场。

四、工件承载系统：稳定承重的 “支撑骨架”

1. 承重底板
   • 厚壁 304 不锈钢板，与内胆焊接或低温螺栓连接，底部加强筋设计，承载能力强。
   • 镂空 / 格栅结构，不阻碍气流循环，减少冷量积聚。
2. 料架与托盘
   • 可拆卸式设计，材质为耐低温铝合金或 304 不锈钢，重量轻、强度高。
   • 预留热胀冷缩间隙，避免低温下卡滞、变形，适配不同尺寸工件。

五、智能控制系统：精准控温的 “大脑中枢”

1. 温度监测单元
   • 高精度 PT100/PT1000 铂电阻传感器（精度 ±0.1℃），多点布置（工作区上 / 中 / 下），实时采集温度数据。
2. 控制核心
   • PLC / 微处理器：搭载自适应 PID 算法，动态调节液氮电磁阀开度，控温范围 - 40℃~-196℃，波动≤±1℃。
   • 人机界面：触摸屏操作，可设定升温 / 降温速率、保温时间、程序段，支持多段工艺编程。
3. 数据管理
   • 实时记录温度曲线、运行参数，支持数据导出、存储与追溯，满足 GMP、ISO 等行业规范。

六、安全防护系统：稳定运行的 “安全屏障”

1. 压力安全装置
   • 重力式 / 弹簧式泄压阀：箱体顶部 / 后部设置，超压自动开启，防止箱体变形、破裂。
   • 微压平衡阀：维持箱内微正压（0.05–0.08MPa），减少外界空气渗入，避免结冰与氧化。
2. 缺氧监测与报警
   • 氧含量传感器：实时监测工作区氧气浓度，低于 19.5% 时声光报警，联动排风系统。
3. 低温防护
   • 箱体外壳隔热处理，避免表面结霜、冻伤；箱门设安全锁，防止误开导致冷量泄漏与人员伤害。
4. 故障保护
   • 具备超温、超压、液位低、传感器故障等报警与自动停机功能，保障设备安全运行。

七、结构协同工作流程

1. 启动设备，设定目标温度与工艺参数。
2. 液氮杜瓦罐自增压，液氮经管路、调节阀、雾化喷嘴进入工作区，汽化吸热降温。
3. 循环风机驱动低温氮气循环，配合导流风道实现温度均匀。
4. 温度传感器实时反馈数据，控制系统调节液氮流量，维持恒温。
5. 安全装置全程监测压力、氧含量，异常时报警 / 保护。
6. 工艺结束，自动停止供液，箱内缓慢回温，完成处理。
