对于形状简单、批量大、对降温速率要求不严苛的金属工件(如小型标准件、量刃具、模具零件)，液氮槽(或称液氮浸泡式深冷箱)是一种成本低廉、操作简便的处理方案。液氮槽的典型结构(双层绝热槽体、网状吊篮、排气盖板)、冷却特性(直接接触冷却，温降极快)，并对比了其与可控深冷箱的优缺点。重点阐述了在使用液氮槽时的安全规范、工艺要点(预冷、浸入时间、回温)以及适用材料范围，为企业选择合适的深冷处理设备提供参考。
一、什么是液氮槽?

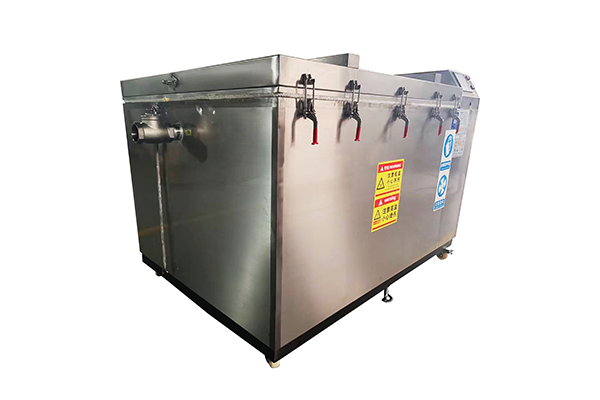

液氮槽是最原始也最直接的一种深冷处理设备。它本质上是一个开口的、具有高效绝热层的容器，内部直接盛装常压液氮(-196℃)。操作人员将待处理的工件放入耐低温的吊篮中，直接浸入液氮内进行保温，达到预定时间后取出，在空气中或油中回温。因其结构简单，无复杂的循环风机和温控系统，投资成本仅为同容积可控深冷箱的20-30%。
二、设备结构与核心组件
槽体： 双层结构。外胆为普通碳钢，内胆为304不锈钢(厚度≥3mm)。夹层填充150-200mm的膨胀珍珠岩或聚氨酯泡沫。槽口设有环形排气通道，用于收集并安全排放大量汽化的氮气。

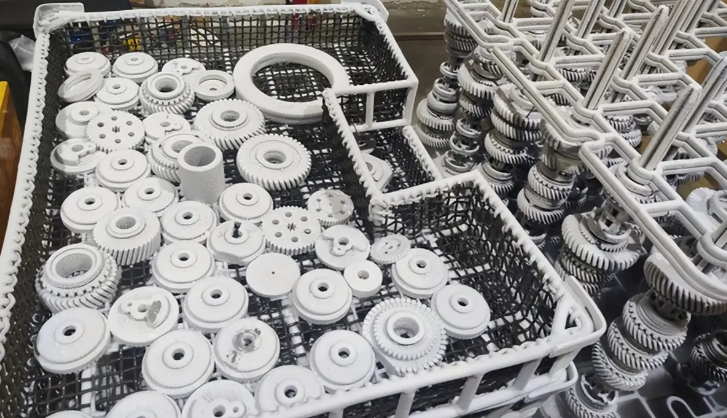

吊篮与工件架： 采用不锈钢网或带孔板制成。设计需保证工件与液氮充分接触，同时避免工件直接撞击槽底。吊篮配有长柄，与槽口密封盖联动，以减少液氮挥发。
液氮供给系统： 由真空绝热管道、低温电磁阀和手动阀组成，连接标准液氮储罐。液位可采用简单的浮球开关或差压变送器进行高低位控制。
安全附件： 必须配备氧浓度在线监测仪(报警值设定为19.5%)、强制通风系统(排风机)以及防烫(冷)手套、面罩等个人防护装备。
三、工艺特点与适用范围
优点：
成本低： 设备造价低廉，运行液氮消耗量(静态蒸发率)虽高于可控箱，但无风机功耗。
冷却极快： 工件与-196℃液氮直接接触，表面温降速率可达50℃/min以上，适合处理要求生成极细马氏体的材料(如高速钢、奥氏体不锈钢固溶后)。
操作简单： 只需控制浸入时间和液氮液位，无需复杂程序设置。
缺点：
温度不均匀： 槽内液氮与工件剧烈沸腾换热，导致不同位置及工件内外温差大，容易产生热应力，不适合精密或大尺寸工件。
液氮消耗大： 开放体系导致蒸发损失严重。
有开裂风险： 对形状复杂、存在尖角或厚度突变的工件，极快的冷速可能诱发淬火裂纹。
四、使用规范与安全要点
预处理： 工件必须清洁、干燥。任何油脂或水分都会在液氮中冻结，影响换热效果，甚至引起剧烈沸腾飞溅。工件需先在-80℃左右的冷空气或低温箱中预冷，避免直接浸入-196℃造成“热冲击”。
浸入操作： 缓慢将吊篮下放入液氮，等待剧烈沸腾平息后再完全浸没。处理过程中需持续补充液氮，维持液面高于工件顶部至少100mm。
保温时间： 对于截面厚度≤50mm的工件，通常保温30-60分钟即可;更大截面可按“30分钟/25mm厚度”估算。理论依据是工件心部温度达到液氮温度。
回温： 将吊篮提出液氮槽后，严禁直接放入水中或热油中。应先在空气中自然回温至-50℃以上，再放入80-120℃的热水或油中进行“冷-热”冲击消除应力，最后空冷至室温。
通风与氧浓度： 液氮槽必须设置在室外或带有强力下抽风系统的独立房间内。氮气比空气重，会积聚在地面，有窒息风险。操作区域必须持续监测氧含量。
五、应用举例与结论
液氮槽最适合处理量大、价廉、形状简单的小型零件，例如：
高速钢钻头、丝锥、铣刀(批量装篮处理)。
量规、卡板(要求尺寸稳定性，但形状不复杂)。
部分冲压模具的凸凹模(低成本消除应力)。
液氮槽是一种“够用且廉价”的深冷处理解决方案。在充分理解其冷却特性和风险的前提下，制定严格的工艺和安全规程，可以经济有效地提升大批量小型工具的服役性能。但对于高附加值、形状复杂或尺寸较大的工件，应优先考虑带有可控循环冷却的液氮深冷箱。
