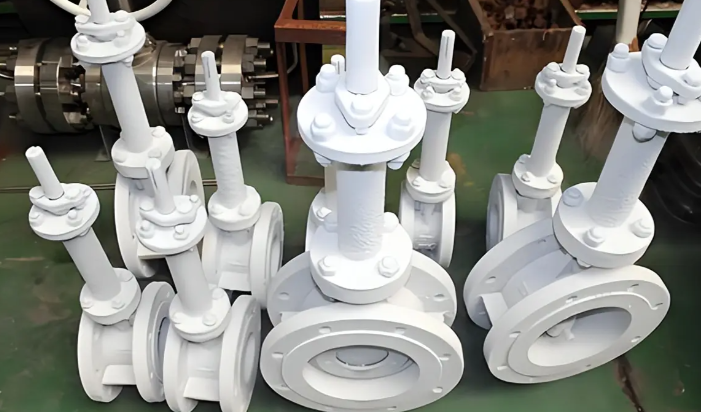

阀门作为流体控制系统的关键执行元件，其可靠性直接影响整个生产线的安全与效率。对于在-196℃的液氮或高温高压蒸汽环境下工作的阀门，其金属材料内部不稳定的残余奥氏体在服役过程中会随时间发生相变，导致体积变化，从而引发阀芯与阀座配合面泄漏。传统的热处理(淬火+回火)无法彻底消除残余奥氏体，而液氮深冷处理作为一种热处理的延伸工艺，为解决这一难题提供了有效途径。
二、工艺原理与过程
液氮深冷处理是将阀门零件置于可控的深冷箱中，以液氮为冷却介质，将工件温度缓慢降至-196℃左右，并长时间保温(通常为12-48小时)，随后进行缓慢回温至室温的过程。
组织转变： 深冷处理提供了足够的相变驱动力，使淬火后残留的奥氏体(通常为5-20%)几乎完全转变为更稳定、更硬的马氏体。这消除了因奥氏体后续自发转变引起的体积膨胀(约4%)，从而保证了阀门精密配合副的长期尺寸稳定。
碳化物析出： 超低温环境促进了马氏体基体中均匀弥散析出微细的η-碳化物(如Fe₂C、Fe₄C等)。这些硬质颗粒能钉扎位错，大幅提高材料的耐磨性和接触疲劳强度。
三、对阀门性能的具体改善
硬度与耐磨性： 对410不锈钢阀杆进行深冷处理后，表面洛氏硬度(HRC)平均提高2-4点，在干摩擦条件下的耐磨性提升约30%。
尺寸稳定性： 处理后的阀芯和阀座，其配合间隙在-196℃至+200℃的冷热循环中变化极小，有效防止了低温收缩导致的卡死或高温膨胀导致的泄漏。
消除内应力： 深冷处理同时释放了机加工和热处理残留的应力，降低了阀门在交变载荷下产生应力腐蚀开裂的风险。
四、典型应用与注意事项
LNG超低温阀门： 阀芯和阀座必须经过深冷处理，以匹配其在-196℃工况下的体积变化，同时需配备专用深冷箱与低温应变仪进行过程监控。
高压临氢阀门： 深冷处理产生的细小碳化物可作为氢陷阱，减少氢原子聚集，提高抗氢脆能力。
注意事项： 阀门部件必须在深冷处理前进行彻底清洗，去除油污，防止低温下油污固化或与液氮反应。升温过程必须受控(<5℃/min)，避免热应力导致开裂。
液氮深冷处理是提升工业阀门可靠性的一项关键“隐形工艺”。它通过优化金属基体组织，从根本上解决了阀门关键运动副的尺寸稳定性和耐磨性问题。对于追求长周期、免维护运行的苛刻工况阀门，深冷处理应作为标准工艺环节纳入制造流程。
