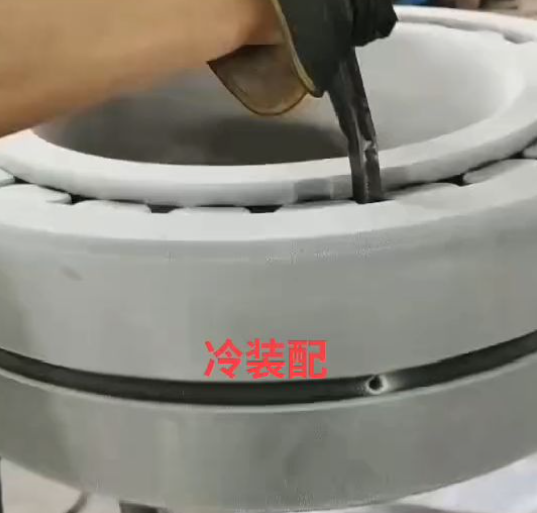

冷装配工艺是利用金属材料热胀冷缩的物理特性，通过低温冷却被包容件(如轴、衬套等)使其体积收缩，待装配到位后恢复常温，依靠零件回弹形成紧密过盈连接的精密装配方法，广泛应用于汽车、风电、机床、航空航天等领域的轴承、齿轮、衬套等零件装配中。其中，最大过盈量是冷装配工艺设计的核心参数，直接决定装配可行性、连接强度及零件使用寿命，合理确定最大过盈量是冷装配工艺成功实施的关键。
一、冷装配工艺最大过盈量的核心定义
冷装配工艺中的最大过盈量，指在冷装配过程中，被包容件与包容件之间允许存在的最大径向干涉量(通常以直径方向计算)。其核心约束是：在满足装配顺利实施的前提下，确保装配后零件回弹形成的接触压力能传递预期载荷，同时避免零件因过度干涉产生塑性变形、裂纹等损伤，即最大过盈量需处于“装配可行”与“零件无损”的双重阈值之间。
与热装配相比，冷装配(尤其是液氮冷装)的最大过盈量受降温介质、零件材质、尺寸规格等因素影响更为显著，且需严格匹配零件的收缩能力——若过盈量过大，即使经低温冷却，被包容件收缩量仍无法满足装配间隙要求，强行装配会导致零件卡滞、划伤甚至断裂;若过盈量过小，装配后接触压力不足，无法实现可靠连接，易出现零件松动、滑移等失效问题。
二、影响冷装配最大过盈量的关键因素
冷装配最大过盈量的确定并非固定值，需综合考虑材料特性、零件尺寸、降温条件、装配要求等多方面因素，各因素相互关联、相互制约，直接决定最大过盈量的合理范围。
(一)零件材料特性
材料的线膨胀系数、弹性模量、屈服强度是影响最大过盈量的核心因素。线膨胀系数越大，零件在低温下的收缩量越大，可承受的最大过盈量相对更大——例如铜的线膨胀系数约16.5×10⁻⁶/℃，钢的线膨胀系数约11.5×10⁻⁶/℃，相同降温条件下，铜件可适配的最大过盈量大于钢件;弹性模量越高，零件抗变形能力越强，允许的最大过盈量越大;屈服强度越低，零件越易发生塑性变形，最大过盈量需相应减小，避免装配后产生永久变形。
对于钛合金等特殊材质，其线膨胀系数较低(如TA2钛合金约9.41×10⁻⁶/℃)，且低温下易出现脆化，最大过盈量需严格控制，通常需通过试验修正确定，避免因过盈过大导致零件脆裂或尺寸变形过大。
(二)零件尺寸规格
零件的公称尺寸、壁厚直接影响收缩量和抗变形能力，进而决定最大过盈量。公称尺寸越大，零件的绝对收缩量越大，可适配的最大过盈量也越大——例如直径100mm的钢轴，在常温(25℃)降至-196℃时，收缩量约0.25mm，可抵消0.05-0.2mm的过盈量;而小尺寸零件收缩量有限，最大过盈量需相应减小。
零件壁厚方面，薄壁件(如薄衬套)低温冷却时易出现收缩不均、变形，最大过盈量需严格控制，避免装配后无法回弹至设计尺寸;厚壁件抗变形能力强，可适当提高最大过盈量，以增强连接可靠性。
(三)降温介质与降温条件
冷装配常用的降温介质有液氮(沸点-196℃)、干冰(升华温度-78.5℃)等，其中液氮因降温效率高、温度稳定，应用最为广泛。降温介质的最低温度决定了零件的最大收缩量，液氮降温可实现更大的收缩量，因此可适配的最大过盈量大于干冰冷装。
此外，降温时间、降温均匀性也会影响最大过盈量的确定。若降温时间不足，零件内部温度未达到目标值，实际收缩量不足，此时若按理论最大过盈量设计，会导致装配困难;若降温不均，零件局部收缩差异大，易产生应力集中，需降低最大过盈量，避免零件开裂。
(四)装配要求与工作工况
装配后的连接强度要求越高，所需的接触压力越大，最大过盈量可适当增大，但需控制在零件塑性变形阈值以内;若零件需传递较大转矩、轴向力，需通过增大过盈量提高接触压力，确保载荷传递可靠。
工作工况方面，若零件工作时存在较大温差、振动或冲击载荷，需预留一定的过盈量冗余，同时控制最大过盈量，避免温差导致过盈量变化或振动引发零件疲劳损伤。例如，钢轴与铝孔的配合，因两者线膨胀系数差异大，温差较大时过盈量会显著衰减，需合理确定最大过盈量，防止连接松动。
(五)表面质量与装配精度
零件配合面的表面粗糙度会消耗部分过盈量——配合面粗糙度越高，接触峰被压平的深度越大，无效过盈量越多，因此需适当提高最大过盈量以补偿这部分损耗。例如，Ra3.2μm的表面可能消耗20-30μm的过盈量，而Ra0.8μm的表面仅消耗5-10μm，高精度装配需严格控制表面粗糙度，同时合理调整最大过盈量。
装配精度要求越高，最大过盈量的波动范围需越小，避免过盈量过大或过小影响装配精度，通常需结合公差配合设计，确保最大过盈量处于合理的公差范围内。
三、冷装配最大过盈量的确定方法
冷装配最大过盈量的确定需遵循“理论计算+试验修正”的原则，结合相关标准(如GB/T 5371—2004《圆柱面过盈连接的计算》)，确保参数设计科学、贴合实际，具体步骤如下：
(一)理论计算基础
1. 计算零件最大收缩量：根据材料线膨胀系数、降温温差及零件公称尺寸，通过公式计算被包容件的最大收缩量，公式为：收缩量=线膨胀系数×温度差×零件公称尺寸。例如，TA2钛合金衬套(外径80mm)，线膨胀系数9.41×10⁻⁶/℃，常温25℃，降温至-141℃，温度差166℃，则收缩量=9.41×10⁻⁶×166×80≈0.125mm。
2. 确定最大允许过盈量：最大过盈量需小于等于零件最大收缩量与装配最小间隙之和，同时需满足零件不产生塑性变形的要求。根据材料屈服强度，计算不产生塑性变形的最大接触压力，再通过厚壁圆筒公式转换为最大有效过盈量，取收缩量约束与塑性变形约束中的较小值作为理论最大过盈量。
对于被包容件(实心轴)，最大接触压力p_max_i=σ_s_i/√3(基于第四强度理论);对于包容件(孔)，最大接触压力p_max_e=σ_s_e×(1-Q_e²)/√(3+Q_e⁴)，其中σ_s_i、σ_s_e分别为被包容件、包容件的屈服强度，Q_e为包容件直径比。将最大接触压力代入过盈量计算公式，即可得到不产生塑性变形的最大过盈量。
(二)试验修正与工程验证
理论计算值需结合实际装配试验进行修正，因为现场工况(如降温均匀性、工装夹具影响、零件加工误差)会导致实际收缩量与理论值存在偏差。例如，钛合金衬套冷装试验中，通过理论公式计算的最大过盈量为0.05mm，结合现场降温条件、零件残余应力等因素，经多次试验修正后，确定实际最大过盈量为0.05mm，同时需通过二次深冷处理释放残余应力，避免零件变形影响过盈配合效果。
工程验证中，需选取典型零件进行冷装配试验，检测装配后的接触压力、零件变形量及连接可靠性，若出现装配困难、零件变形或连接松动等问题，需调整最大过盈量，直至满足装配要求和使用需求。
(三)参考经验值与标准规范
对于常规材质和尺寸的零件，可参考行业经验值确定最大过盈量：例如，45#钢件液氮冷装时，公称直径50-100mm的零件，最大过盈量通常为0.08-0.20mm;铜件最大过盈量可适当提高至0.10-0.25mm;钛合金件最大过盈量通常控制在0.03-0.08mm。
同时，需严格遵循GB/T 5371—2004等相关标准，结合过盈连接的载荷传递要求，确定最小过盈量和最大过盈量，确保最大过盈量≤最大有效过盈量，最小过盈量≥传递载荷所需的最小过盈量。
四、冷装配最大过盈量的工程应用注意事项
1. 避免过度降温与过度过盈：并非降温温度越低越好，过度降温会增加零件脆裂风险，且浪费降温介质;最大过盈量不可超过零件塑性变形阈值，否则会导致零件永久变形、配合面损伤，影响连接可靠性。例如，铝件液氮冷装时，降温至-100℃即可满足收缩需求，过度降温至-196℃会增加脆裂风险。
2. 控制降温均匀性：确保零件各部位降温均匀，避免局部降温过快导致应力集中、零件开裂，需定期检查降温设备(如液氮喷嘴)，避免堵塞或遮挡，确保冷源均匀分布。
3. 重视零件预处理：装配前需清洁配合面，去除油污、铁锈等杂质，避免杂质在低温下冻结，影响装配精度和过盈配合效果;对于有残余应力的零件，需提前进行深冷处理，释放残余应力，避免装配后零件变形，影响最大过盈量的稳定性。
4. 规范装配操作：降温后的零件需在规定时间内完成装配(通常5-15分钟)，避免零件升温回弹导致装配困难;装配时需轻推零件，确保对准装配位置，避免强行敲击，防止零件损伤。
5. 适配不同装配场景：对于高速、高温、振动等恶劣工况，需适当降低最大过盈量，预留过盈量冗余，避免温差、振动导致过盈量衰减或零件疲劳失效;对于重载、静态工况，可适当提高最大过盈量，增强连接强度。
冷装配工艺最大过盈量是平衡装配可行性、连接强度与零件安全性的核心参数，其确定需综合考虑材料特性、零件尺寸、降温条件、装配要求等多方面因素，通过理论计算、试验修正结合标准规范，才能实现冷装配工艺的精准控制。在实际工程应用中，需根据具体零件的工况需求，灵活调整最大过盈量，同时规范装配操作，才能确保过盈连接的可靠性和稳定性，延长零件使用寿命，提升产品装配质量。随着冷装配技术的不断发展，最大过盈量的设计将更加精准、高效，为精密机械装配提供更可靠的技术支撑。
