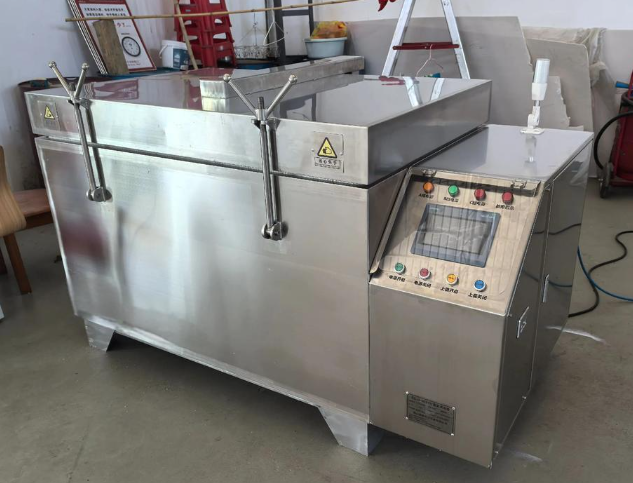

在冷装配工艺中，液氮深冷箱是实现工件均匀降温、精准收缩的核心设备，相较于开放式液氮浸泡，深冷箱能够精准控温、调控降温速率，最大限度避免工件局部应力集中、脆裂变形等问题。而深冷处理的时长把控与处理次数，直接决定工件收缩均匀性、尺寸精度，同时影响冷装配成功率与工件使用寿命，是整个冷装配流程中不可忽视的关键管控环节。只有贴合工件材质、尺寸、结构特性，合理设定处理时间与次数，才能让工件达到理想收缩状态，满足过盈配合装配要求，同时避免过度深冷带来的工件损伤。
一、液氮深冷箱处理核心把控原则
液氮深冷箱冷装配处理，并非降温时间越长、次数越多效果越好，所有参数设定均需围绕三大核心原则，兼顾装配需求与工件保护：第一，保证工件内外温度均匀一致，消除内外温差，实现整体均匀收缩，避免局部收缩不到位影响装配;第二，严格控制降温与保温时长，防止工件在超低温环境下发生晶格畸变、材质脆化、残余应力超标;第三，处理次数以满足装配收缩量为底线，杜绝重复深冷导致工件力学性能下降、尺寸回弹异常。所有时间、次数参数，均需结合工件材质、壁厚、过盈量要求，提前调试再批量执行。
二、液氮深冷箱处理时间精准把控
液氮深冷箱处理时间，主要分为降温时间、保温恒温时间、回温静置时间三个阶段，每个阶段时长均需精细化管控，缺一不可。
(一)降温时间把控
降温时间是指深冷箱从常温降至目标冷装温度的时长，严禁快速急冷，需采用阶梯式降温、匀速控温模式，避免工件内外温差过大产生瞬时应力。常规冷装目标温度多为-120℃至-196℃，针对碳钢、合金钢等常规金属工件，降温速率控制在1-3℃/min，中小型工件(单件重量≤5kg、壁厚≤20mm)降温时长控制在30-60分钟;大型厚壁工件(单件重量≥10kg、壁厚≥30mm)、钛合金、铝合金等特殊材质工件，降温速率放缓至0.5-1℃/min，降温时长延长至60-120分钟。针对薄壁、异形易变形工件，需进一步放缓降温速率，拉长降温时长，保证温度均匀传导。
(二)保温恒温时间把控
保温恒温时间是冷装配深冷处理的核心时长，目的是让工件整体温度完全达到目标值，实现内外同步收缩，确保收缩量满足装配过盈要求。保温时长主要依据工件体积、壁厚、材质导热性设定：中小型常规钢件，目标温度-180℃至-196℃时，保温时长设定为30-45分钟;大型厚壁工件、高刚度合金工件，保温时长延长至60-90分钟;薄壁小件、铜铝等导热性优异的工件，保温时长缩短至20-30分钟。判断保温是否到位的核心标准：箱内温度稳定在目标值，且工件无温度波动，彻底消除内外温差，切勿提前终止保温导致收缩不足。
(三)回温静置时间把控
冷装配完成前，严禁工件直接回温，装配操作需在保温结束后快速完成;若未及时装配，需在箱内缓慢回温，禁止直接取出放置在常温环境中。回温速率控制在1-2℃/min，中小型工件回温至-20℃左右即可取出装配，回温时长20-30分钟;大型工件回温时长控制在40-60分钟。回温过快会导致工件快速回弹、尺寸回弹不均，直接影响过盈配合效果，甚至造成工件开裂。
三、液氮深冷箱处理次数科学设定
冷装配工艺中，液氮深冷处理次数以**单次处理达标为首选**，杜绝盲目多次处理，仅在特殊工况下进行二次处理，严禁三次及以上重复深冷。
(一)常规单次深冷处理
针对过盈量在标准范围内、材质均匀、结构规则的工件，全程只需单次深冷处理，即按照既定降温、保温、回温流程操作一次，即可达到理想收缩量。绝大多数轴套、轴承、齿轮类冷装配工件，均采用单次处理模式，既能满足装配要求，又能避免多次深冷损伤工件材质，保证工件力学性能与尺寸稳定性。
(二)二次深冷处理适用场景
仅在两类场景下可进行二次深冷处理，且二次处理需间隔足够时长：第一，单次处理后工件收缩量不足，无法完成装配，且排除降温、保温时长不足等操作问题;第二，工件内部残余应力较大，单次深冷无法彻底释放，易出现装配后回弹变形、尺寸超差。二次深冷处理需降低降温速率，缩短保温时长(比单次保温减少10-20分钟)，且需待工件完全恢复至常温、内部应力平稳后，再进行二次处理，禁止连续深冷。
(三)严禁多次深冷的情况
钛合金、高温合金、薄壁精密件、淬火后工件，严禁二次及以上深冷处理，此类工件多次超低温处理后，极易出现材质脆化、韧性下降、尺寸永久变形、晶格异常等问题，直接导致工件报废。即便装配受阻，也需重新核算过盈量、调整工艺参数，而非盲目增加深冷次数。
四、实操过程管控与调试技巧
1. 批量处理前，务必选取同材质、同规格试样进行试冷，记录降温、保温、回温时长，测试工件收缩量，确定最优参数后再批量生产;
2. 深冷箱运行过程中，实时监控温度曲线，杜绝温度骤升骤降，保证保温阶段温度波动不超过±5℃;
3. 工件摆放需预留间隙，保证冷风循环通畅，避免堆叠摆放导致局部降温不到位，进而延长无效处理时长;
4. 保温结束后，快速完成装配操作，全程控制在5-15分钟内，防止工件升温回弹，导致前期深冷处理失效;
5. 建立处理时长、次数台账，针对不同工件固化参数，避免人工操作失误，提升冷装配工艺稳定性。
五、时间与次数把控常见误区规避
误区一：保温时间越长，收缩量越大。实则工件达到目标温度后，延长保温时长不会大幅增加收缩量，反而会提升工件脆化风险;
误区二：多次深冷能提升收缩效果。过度深冷会破坏工件内部组织结构，不仅无法增大有效收缩量，还会降低工件强度、疲劳寿命;
误区三：快速降温能提升效率。急冷会造成工件内外温差巨大，产生严重内应力，引发工件开裂、变形，直接造成装配失败。
液氮深冷箱处理时间与次数，是冷装配工艺精细化管控的关键，核心在于“精准适配、适度把控”。时长设定贴合工件材质与尺寸，次数遵循单次达标、极少二次的原则，配合规范的设备操作与工况调试，既能保证工件达到装配所需收缩量，又能最大限度保护工件材质性能，提升冷装配合格率与工件使用寿命，实现工艺稳定性与产品质量的双重保障。
