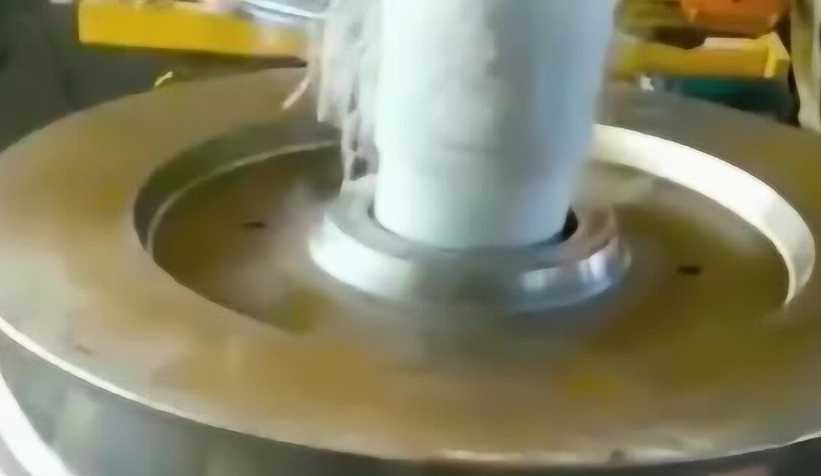

冷装配的便利在于“一冷即缩，一缩便入”。但在操作机轴类零件时，一线人员常常困惑：液氮能到零下196℃，究竟该把轴冷到多低？有没有一个不能突破的界限？这个问题直接关联到材料安全、尺寸控制和装配成功率，需要从几个层面加以分析。
一、问题的实质——是“不过冷”还是“不超限”
首先要厘清一个容易混淆之处。液氮冷装配通常追求的是达到合理的收缩量，理论上温度越低、收缩越多，装配间隙就越大。所以“温度不超过多少度”这个问法，核心不是怕冷太过，而是怕两件事：一是把工件降到可能引发材料脆化或损伤的温度；二是超出工艺实际需要的过度降温，造成资源浪费或操作风险。因此，我们讨论的“不超过”实质是设定一个安全的冷却温度下限，并明确不同材料可耐受的低温边界。
二、材料本身的安全温度下限
绝大多数结构钢和合金钢在零下45℃以上仍有较好的韧性。但对于某些含碳量较高或磷、硫等杂质偏多的钢材，以及部分低合金钢，随着温度下降可能发生韧脆转变。常用的机轴材料如40Cr、42CrMo等调质钢，其韧脆转变温度通常在零下40℃至零下70℃左右。这意味着将这类轴冷至液氮温度（-196℃）时，材料冲击韧性会显著下降，如果装配过程有磕碰，存在脆裂风险。
一些企业基于保守原则，规定调质钢冷装温度不低于零下80℃。铁素体类不锈钢、部分铸钢件也同样需要关注低温脆性。对于充分验证过深冷性能的材料，如部分渗碳淬火钢、轴承钢，经深冷处理后反而能稳定残余奥氏体，并不是禁忌。但原则仍是：需要根据具体材质，核查其低温韧性数据，避免盲目浸泡到液氮沸点。
三、冷装配箱的实际冷却能力与限度
液氮在大气压力下的沸点是-196℃左右。常规的液氮冷装配箱，如采用浸泡或强制液氮循环，通常能使工件稳定在-180℃至-190℃区间。若采用氮气冷风循环或间接传导冷却，温度一般在-100℃至-150℃之间。所以“不超过多少度”在实际操作中更常见的提问是：“我是否需要追求-190℃深冷？”“能不能控制到-70℃就装配？”——这恰恰取决于过盈量计算。
收缩量公式为ΔD = α · D · ΔT。一般钢材线膨胀系数α约为11.5×10⁻⁶/℃。以100mm轴径、过盈0.08mm为例，要消除全部过盈，理论上降温幅ΔT需要：
ΔT = 过盈量 / (α · D) = 0.08 / (11.5×10⁻⁶×100) ≈ 69.6℃
即从室温（约25℃）降到约-45℃就能抵消过盈，降到-70℃已留出一定操作间隙。这说明大多数常规过盈配合在-70℃至-100℃区间已完全满足需求，不必一律追求极限低温。从这个角度看，冷装温度控制在工艺计算的必要冷缩量之下即可，并不需要“越冷越好”。
四、工艺匹配的合理温度窗口
综合以上两点，合理温度界限的制定应兼顾材料韧性与收缩量化需求。高温不耐受而低温怕脆的材料，可以设在-60℃至-80℃区间；常用中碳合金钢、渗碳件，可设在-80℃至-120℃；证明深冷有益且无脆化风险的特殊材料，可采用-150℃至-190℃。很多企业操作规程会明确一个具体的上限收缩温度值，比如“冷却后轴颈温度不高于-70℃”、“不超过-80℃”，此处的“不高于”指的是温度数值不高于（即温度更低时仍然符合要求），而其背后的安全底线在于对材料韧脆特性与装配间隙的双重确认。没有哪一条绝对界限适用于所有机轴，但每个工厂都可以基于自有典型工件建立一套经过验证的温度规范。
五、超低温使用的潜在风险
盲目追求极端低温会带来若干问题。液氮消耗量成倍增长，成本增加明显；冷箱内外的巨大温差使保温结构和防泄漏要求提高；工件取出后如果暴露时间稍长，表面会快速凝霜积冰，污染配合面，甚至造成装配时冷凝水进入过盈面引发后续微动腐蚀。此外，在极低温下如果存在应力集中尖角，局部应力叠加可能诱发冷裂纹。这些都说明制定一个理性的冷却温度目标，比单纯将工件浸到最冷更有必要。
六、实践中的建议
操作人员首要关注的是根据过盈量和材质计算好需要的收缩温度。然后严格执行这一目标值，借助冷装配箱的温度控制器和温度传感器进行闭环监控，避免过度冷却。选择具备温度设定、保温控制和记录功能的冷装设备，能让每一批次的冷却过程有据可查。如果工厂材料牌号较多，最好列出机轴常用材质允许的最低冷却温度表，作为操作基准。
针对不同机轴，还需注意冷装前的清洗干燥，不得有油污、水分带入液氮中；冷却时间要按工件壁厚和热容量充分估算，而不是简单到预定温度就取出，确保收缩充分且均匀。
机轴冷装配箱的冷却温度不是一个孤立的数值，而是工艺计算、材料韧性、间隙需求和操作安全的交集产物。明白这几个维度，就能跳出“越低越好”的误解，找到适合自己产品的那个安全又有效的温度点。
