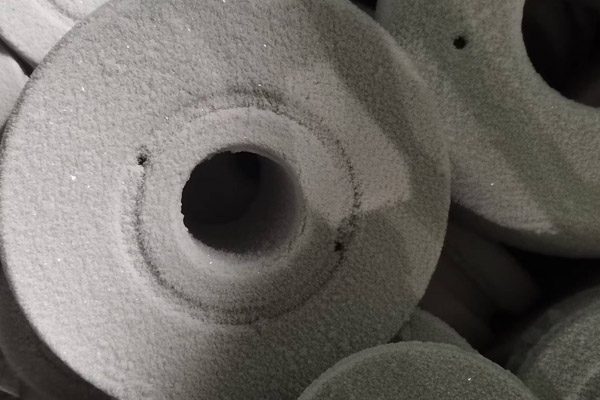

液氮深冷箱在金属材料处理领域的应用已经比较普遍，尤其在提高工模具、量具、轴承及一些精密偶件的综合性能方面，有着较为明显的实用价值。深冷处理的基本机理，是利用低温使金属材料中残留的奥氏体继续向马氏体转变，并在材料内部析出细小、弥散的碳化物颗粒，从而达到提升硬度、稳定尺寸和改善耐磨性的目的。但仅仅把工件放进液氮深冷箱降温，并不能确保获得理想效果，处理工艺上的一些细节才是关键。
首先要明确深冷处理的工艺位置。通常深冷工序安排在淬火之后、回火之前。淬火后工件组织中往往存在一定比例的残余奥氏体，这部分组织在常温下是不稳定的，会随时间逐渐分解，造成零件尺寸的微小变化。如果在淬火冷却到室温后，直接送入液氮深冷箱继续冷却到-130℃至-196℃，可以驱使大部分残余奥氏体充分转变。深冷之后，工件需要放置回室温或者直接进行后续的回火，让新转变的马氏体得以稳定，并消除部分应力。这个工序顺序如果颠倒或遗漏，可能会影响最终性能的稳定性。
降温与升温速率是另一个容易被忽略的工艺要点。对于形状复杂或截面变化较大的工件，如果降温过快，内外温差会引发较大的热应力，甚至有产生微裂纹的可能。通常工艺上会设定合适的降温速率，借助液氮深冷箱的程序控温功能，分阶段逐步冷却。同样，升温回温阶段也不可忽视，很多工艺要求在深冷保温结束后，以一定的速率回升到室温，或直接转入回火炉中，避免直接暴露在车间环境中急热。一些液氮深冷箱设计有升温回温辅助功能，比如利用加热元件或通过控制液氮排出量来实现平稳回温。
深冷保温时间的长短，需要根据工件的有效截面尺寸来定。一般来说，工件越厚，中心部位降到目标温度所需的时间越长。保温时间的确定，除了保证整件温度均匀外，还要为组织转变留出充足的反应窗口。过短的保温时间可能使组织转变不彻底，过度延长则对性能提升的边际贡献减小，还会增加液氮消耗。实践中，一些企业和设备厂家会根据不同材质积累经验数据，形成针对特定牌号钢材的工艺参考表，以此来指导生产。
在装料和放置方面，与温度均匀性同理，工件不应密集堆积，要让低温氮气能流畅地环绕每一件工件。对于细长轴类、薄壁件等易变形的零件，要考虑在深冷处理时的支撑方式，使工件在自重和热应力作用下不会发生额外弯曲。必要时可设计专用工装，让工件在受约束或立式状态下进炉，保持其形位公差。
不同材料对深冷处理的敏感性也不同。高碳高铬工具钢、高速钢、轴承钢等通常对深冷工艺响应明显，而一些低碳钢或不锈钢的效果可能不那么显著。所以，在将液氮深冷箱引入生产线之前，建议先做小批量的工艺试验，对比处理前后的硬度、耐磨性和尺寸变化，确认在本企业特定的材料和服役工况下确有收益，再进行批量导入。
最后，记录与追溯也十分必要。每批深冷处理的工艺曲线数据，包括降温速率、保温温度、保温时间及回温轨迹，都应妥善保存。一旦出现质量波动，可以回溯工艺执行情况，快速定位可能原因。现代化的液氮深冷箱控制系统一般具备数据记录和导出功能，很便于开展这方面的质量管理。
把握住以上这些工艺要点，液氮深冷箱在金属材料处理上的优势才会得到比较充分的发挥，所得工件在尺寸稳定性和使用寿命上的改善也才能经得起验证。
