液氮加注机能不能稳定工作，除了机器本身的控制逻辑，管路配得好不好往往占了很大比重。很多用户把注意力放在加注阀和流量计上，却忽略了连接液氮罐与加注机之间那一截管道——实际上，这一段恰恰是液氮最容易“走样”的地方。管路选得不合适，气化严重、压力波动、滴液挂液就跟着来了。下面就把加注机管路的选用思路和注意事项说清楚。
分清管路的三种角色
一套液氮加注系统里，管路大致扮演三个角色：一是从液氮罐到加注机的供液主管，二是加注机内部的分配管路，三是加注口末端那截短管。这三段的工况不同，对管道的要求也有差别。
供液主管承接着全线的液氮输送，距离通常不短，冷量损失是主要矛盾。加注机内部的管路紧凑，空间小，需要可弯折、好固定。加注口末端的短管则频繁经历冷热交替，尺寸精度和抗疲劳性能是重点。
真空绝热管是供液主管的首选
供液主管如果使用普通泡沫保温管，-196℃的液氮在管内走，管外很快会挂满厚霜，气流阻力上升，大量的液氮还没到加注机就变成了氮气。主管路的推荐方案是真空绝热管——内外双层不锈钢结构，中间抽成高真空，有些填充多层绝热纸。好的真空管外壁可以一直保持接近常温，只有接口法兰处略微有冷凝水珠。
选真空管时，口径和压力是核心参数。小型加注机或多点短距离供液，DN10到DN15够用；中速灌装线每分钟几百罐的消耗量，DN15到DN25比较常见；大型集中供液系统才需要DN40以上的管径。压力等级一般1.6兆帕就行，因为自增压罐的工作压力多在0.2兆帕以下，液氮泵出口多数也控制在0.8兆帕以内，留足安全裕量即可。管路长度上，自然是越短越好，每多一米就多一份热漏和压降。如果弯头不可避免，尽量使用大半径弯头，不要用直角折弯，避免局部阻力太大引发气堵。
柔性真空管适合需要频繁移动的场合

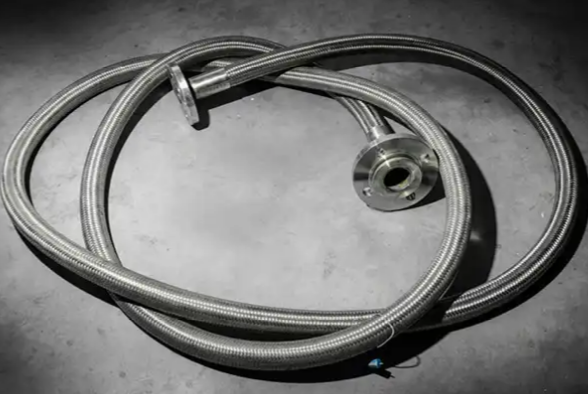

有些小型加注机或者实验室设备，液氮罐不是固定摆放，经常需要移动。这种情况可以用柔性真空绝热软管。它同样具有双层结构和真空夹层，但外层是金属波纹软管，可以弯曲一定的弧度。柔管的弯曲半径有明确限制，通常不允许小于管径的十倍，弯得过急会把内管折瘪，真空夹层也会受损。另外，柔管的使用寿命一般不如硬管，定期要做真空度检查，一旦外壁开始结霜并且范围不断扩大，说明真空已经退化，需要更换。
加注机内部及末端的无绝热短管
从加注机主体到加注口那短短的一段，因为空间狭小且需要精确定向，通常无法使用真空管。这段管路大多采用薄壁不锈钢管，不做绝热处理，靠捷径短距离和快速过流来抑制气化。选择这一段管材时，优先用316L不锈钢，内壁光洁度尽量高，减少流阻和气泡附着点。管道内径不宜过大，否则关阀后管内积液过多，下次开启时先冲出来一团气，影响加注精度。
有的设备会在这段短管外包覆聚氨酯发泡或气凝胶毡作为辅助保温，能缓解一些结霜，但厚度要控制，不能妨碍加注头的正常位移和对位。
阀门和接头的低温适应性
真空管两端必然要有阀门和接头。普通阀门用在液氮系统上，阀杆填料很容易冻住，造成开关失灵或密封处持续漏气。液氮管路应选用加长阀杆的低温截止阀，填料部远离冷区，不易结冰冻死。接头方面，法兰连接比较普遍，密封垫要选择改性聚四氟乙烯或柔性石墨的低温垫片，普通橡胶垫在低温下变得硬脆，一压就碎。小口径支路也用卡套接头或VCR金属密封接头，重复拆装也能保持密封可靠性。
管路安装的几处细节
真空管在安装时，内管受冷收缩的问题一定要考虑。不锈钢从常温降到-196℃，每米能缩短3毫米左右。两端用硬连接时，中间要加波纹管补偿器，否则焊缝和法兰会在反复冷热交替中被拉裂。补偿器两侧要设固定支架，让伸缩位移被补偿波吸收，而不是传到设备接口上。
管道的支撑和固定不能形成“冷桥”，即用普通钢支架直接抱住冷管，冷量顺支架传导出去，把支架冻出一大坨冰。常用的办法是在支架和管道之间加装绝热垫块，材料可以用环氧玻璃钢或聚四氟乙烯板。
接液氮罐的供液口，要留意取液方式。自增压罐的供液取液管是从罐底引出的，管路应该直接连到加注机，中间尽量减少多余的变径和接头。如果加注机距离罐体较远，可以在罐体附近和加注机入口各设一个排气阀，方便预冷时分段排气。
使用中判断管路状态的方法
日常巡检可以看两点：一观外表，二量温差。真空管道外表正常情况下是常温的，只有法兰接口轻微冷凝。如果某段外管大面积结霜，甚至结冰向外延伸，说明夹层真空度已经恶化。用红外测温枪沿管路测几个点，记录管壁温度的变化趋势，如果每个月都比上个月下降几摄氏度，说明真空在缓慢衰减。柔管的真空衰减通常比硬管快，建议每半年做一次详细的真空度测量。
供液时若发现加注口流柱忽粗忽细、伴随“噗噗”声响，多半是管道内部有气堵，需立即打开排气阀排尽气体，让管路重新充液稳定。这种情况在长时间停机后首次启动时尤其常见，所以启动规程里一定要留出足够的预冷排气时间。
安全防护不能忽视
液氮管道虽然不承受高压，但低温伤害和氮气窒息风险始终存在。操作人员拆卸接头或排气时应戴好防冻手套和面罩，尤其排气阀出口方向要有防喷溅措施，避免液氮或冷气直接冲向人体。管道间保持通风良好，必要时安装氧含量报警器。
总的来说，适配液氮加注机的管路，供液主管以真空绝热硬管为主，需要移动时用柔性真空管，加注口末端用薄壁不锈钢短管适度辅以保温，阀门和密封件都须符合低温工况。前期选型多花些心思，管道走向和补偿设计留好余地，后期生产中的液氮输送就会顺畅得多。
