在大型设备组装、模具紧固和重型法兰连接中，经常需要通过液氮冷装的方式安装高强度螺栓。利用液氮的深冷特性使螺栓外径缩小，实现过盈配合的无损装配，这已成为一种高效且可靠的工艺手段。而现场操作时，“螺栓需要浸多久”往往是决定成败的关键细节。浸泡时间不足，收缩量达不到要求，装配时就容易卡死甚至拉伤配合面；但盲目超时浸泡虽然一般不会损坏零件，却会降低工效并推高液氮消耗。本文将围绕影响浸泡时间的各项要素，给出可参考的经验数据与操作方法。
理解收缩量和传热的对应关系
金属材料热胀冷缩的规律，是确定浸泡时间的基础。常见碳钢和合金钢螺栓从室温附近（约20℃）冷却到液氮温度（-196℃），直径收缩率大致在每毫米0.001毫米左右。以一根直径30毫米的螺栓来看，完全冷透后直径能减小0.03毫米以上。假如装配过盈量在0.02至0.05毫米区间，这个收缩量完全够用。但是，螺栓内部达到接近液氮的稳定温度需要时间，因为低温由外表面向心部传导需要克服材料本身的热阻和热容量，这正是浸泡时间需要控制的根本原因。
决定浸泡时间长短的因素
螺栓的直径与长度
直径是最直观的变量。越粗的螺栓，中心冷透所需时间越长。以直径作为主要参照时，长度的影响相对平缓，但当长度明显超出常见规格时，同样会延长一些时间。实践中可以把螺栓看作圆柱体，径向传热是限制环节，因此可以用直径尺寸来初步预估。材料的导热能力
碳钢和一般合金结构钢导热较好，冷却迅速。但如果螺栓是不锈钢材质，尤其是奥氏体不锈钢，其常温导热系数大约只有碳钢的三分之一，浸泡时间会明显拉长。同等直径下，不锈钢螺栓可能需要碳钢1.5倍甚至更长的时间才能冷透。液氮介质的对流状况
将常温螺栓浸入静止液氮后，液氮会剧烈沸腾。这时换热强烈，温降快。当螺栓表面温度逼近液氮温度，沸腾减弱，换热效率急剧下降。若采用流动液氮或者对液氮进行搅拌，能持续强化换热，缩短浸泡用时。一些场合使用的液氮深冷箱带有循环风机（风机在低温下工作），保持氮气流动，也可以看作类似的强化措施。初始温度和过盈量要求
螺栓起始温度高，自然需要更久。过盈量本身也影响对温度的要求：如果过盈量较小，并不需要冷透到-196℃，只要螺栓收缩量超过最大过盈量并留出装配间隙即可。这一点在现场尤其值得利用，可以减少等待。
液氮浸泡时间参考范围
在静止液氮池中，从室温直接投入碳钢或合金钢螺栓，组装过盈量在一般范围时，可参考下表的浸泡时间。针对不锈钢等导热较差的材料，建议在表中时间上再增加百分之四十到百分之百，并通过实测确认。
| 螺栓公称直径（mm） | 参考浸泡时间（min） | 对应判断方法 |
|---|---|---|
| 12及以下 | 5～8 | 液氮停止沸腾后再浸2～3分钟 |
| 16～20 | 10～15 | 沸腾基本停止后延长3～5分钟 |
| 24～30 | 20～30 | 建议配合温度监测 |
| 36～42 | 35～50 | 最好测量心部温度 |
| 48～56 | 55～80 | 可采用分段冷却法 |
| 64及以上 | 90～150 | 宜用液氮循环冷却系统 |
需要强调的是，上表所列时间为常规环境下的参考值。实际工况中螺栓初始温度差异、液氮液位深度、容器保温条件等都会产生影响。有条件的情况下，用测温手段确认才是最稳妥的。
现场判别温度的简易方法
观察液氮沸腾情况是判断表面温度的最直接办法。螺栓刚浸入时，液面翻滚并产生大量雾气。当沸腾逐渐转为轻微的丝状雾气，甚至只有细密的小气泡逸出，可以认为螺栓表面温度已经达到深冷区间。不过，此时心部可能还有余温。稳妥操作是沸腾现象基本停止后，继续浸泡之前用时的一半左右。若螺栓顶部有内六角孔或加工的中心孔，可将低温热电偶插入孔内进行点检，直到读数在-150℃及以下且不再明显下降，即可确认冷透。对于批量生产，可随机抽取同批次螺栓钻孔，按同样方法校验，以此确定标准浸泡工艺时间。
操作中的安全和效率要点
装配时，螺栓从液氮中取出到装入孔位的间隔通常不宜超过一两分钟，否则大气环境和工装传热会使直径迅速回弹。多人分工配合，一人持工具取出，一人完成定位，能有效缩短暴露时间。若装配中途卡住，不可强力敲打，建议将部件重回液氮补充冷却，或重新组合后再次装入。
盛装液氮的容器应当敞口，严禁使用全密封容器长时间浸泡，以防压力升高。操作人员务必佩戴防冻手套、面罩，使用长柄夹具夹取。液氮不可倒入密闭下水道，应让其在通风良好处自然挥发。
另外，关于低温对材料的影响：大多数调质螺栓、高强度螺栓在液氮温度下仍有满意的韧性，但一些低合金钢或经过特定热处理的螺栓可能出现脆化倾向。重要应用建议查阅材料低温冲击数据，必要时进行模拟装入试验，确保安全。
制定合理的浸泡工艺

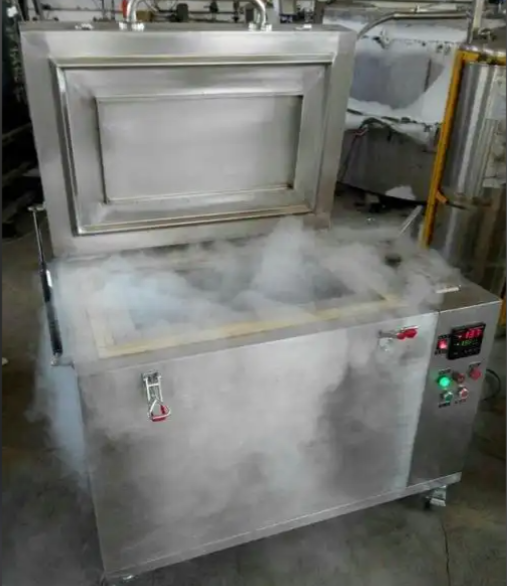

综合以上，液氮冷装配螺栓的浸泡时间没有刻板的固定值，但可以用“直径导向加状态观察”的思路确定。对于直径30毫米左右的碳钢螺栓，常规浸泡二十到三十分钟已经可以应付多数装配。较大直径或特殊材料则借助测温手段逐步优化。有条件的企业可将浸冷过程程序化，譬如采用带温度控制的液氮深冷箱，即使批量处理也能够保证浸泡的均匀一致和过程可追溯，同时降低液氮消耗。
