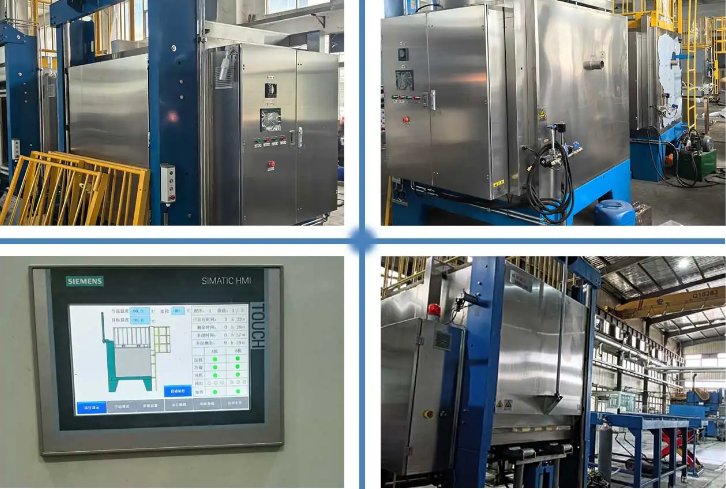

深冷回火一体炉把深冷处理和回火工序集成在同一台设备内，工件在-190℃以下的液氮深冷结束后，不用转移，直接升温进行回火。这种工艺路线避免了工件在深冷与回火之间接触空气、吸潮生锈，也减少了工序间转运的磕碰风险。但在实际使用中，不少用户反映设备升温阶段耗时偏长，有时从深冷温度升到一百多度的低温回火区间，就需要一两个小时，更别说升到中高温回火区间了。搞清楚升温慢的原因，对调整工艺节拍、平衡产量和能耗都有实际意义。
升温过程的热量传递路径不复杂：炉膛内的加热元件把热量传给炉内气氛（通常是氮气或氩气），再由流动的气体把热量传递给工件和炉膛内壁。这条路径上任何一个环节出问题，都会拖慢升温节奏。下面逐一拆解常见原因。
加热功率配置偏低是根源之一
深冷回火一体炉在深冷阶段主要靠液氮喷淋或浸泡降温，加热系统闲着。有些设备在设计时为控制整机成本，加热功率配得比较保守，仅按常规回火炉的热平衡来算，没有充分考虑从-190℃深冷区直接启动升温这一极端工况。常规回火炉从室温启动，炉膛和工件在零上，温差不过一二百摄氏度。而深冷结束后，炉膛内胆、风机叶轮、料盘甚至保温层内壁都处在零下一百多度，要把这套系统整体拉到回火温度，需要的热量比常规回火多得多。如果加热管总功率没有相应加大，温升速率自然会慢下来。这种属于设备先天不足，后期可以通过核算热负荷来确认：把炉膛金属结构件的总质量乘以材料比热，再乘以从-190℃到回火目标温度的温差，得到理论蓄热量，对比加热管额定功率，就能知道满功率升温在最理想情况下需要多长时间。如果理论时间已经超出用户的容忍范围，那就要考虑增配加热管或外置预热了。
气体对流循环效率打折扣
深冷回火炉的炉膛内，热量靠风机驱动的氮气循环传递。风机的风量、风压和导流结构如果设计不合理，升温就会受拖累。低温下气体密度大，循环风机电机负载比常温时重，若电机扭矩储备不够，转速可能掉下来，风量随之下降。另外，炉内工件堆放方式对气流影响也很大。密实堆叠的模具或刃具，把气流通道堵得严严实实，热风只能从外围掠过，里面的工件靠相邻件间接触传热，速度自然慢。优化装料时在层与层之间留出空间，或在料盘上设置通风格栅，能让热风裹挟每个工件，缩短透热时间。
真空和气体置换的附加耗时
有些一体炉在深冷结束后，会先抽真空再回充保护气体进行回火，防止工件在升温和保温阶段氧化。如果真空泵抽速偏低，或者炉体存在微漏，抽真空到设定值这个步骤本身就会占用时间。炉体在深冷状态下，密封圈因为低温收缩变硬，密封效果可能暂时下降，微漏量比常温时大。当真空度迟迟达不到联锁设定值，加热程序就无法启动，全部时间都耗在抽空和检漏上。遇到这种情况，重点要检查深冷结束后的真空度变化曲线，判断是否存在低温漏气，必要时更换适用于宽温域的密封件，或在抽空同时对密封面适度加热，帮助密封圈恢复弹性和贴合。
炉衬蓄冷与化霜吸热的隐性消耗
深冷阶段，保温层内壁和陶瓷纤维或矿渣棉都会吸入大量冷量。开始升温时，热量首先要抵消这部分蓄冷。更麻烦的是，深冷处理后打开炉门或通气口时，外部潮湿空气侵入，炉内低温表面迅速结霜。哪怕肉眼看不到明显霜层，只要内壁温度低于零度，就会有极薄的一层霜凝结。升温初期，这些霜融化并蒸发，要吸收可观的汽化潜热，进一步拖慢温升。所以，工艺上应尽可能在深冷结束后不开启炉门，直接靠内循环升温。如果因工艺原因必须开门操作，最好用干燥氮气吹扫置换，把湿气尽量赶出去。
测温位置导致的热惯性误判
有时候升温并不算真的很慢，而是热电偶反馈给操作人员的温度变化存在滞后。深冷阶段使用的低温热电偶若装在炉膛气流死角，或紧贴在内胆冷壁上，显示的温度会比工件真实温度更低，而且信号回升迟缓。待到切换为高温热电偶时，又会有一个响应落差。把测温点设置在更能代表工件区温度的位置，比如埋入随炉试块或置于循环气流出口附近，能获取更真实的升温曲线。结合工件测温验证，就会发现实际升温速度可能比仪表显示略快。
综合排查思路
遇到深冷回火一体炉升温慢，先不要急于改动工艺。可以从以下几方面逐步排查：
记录加热启动电流和电压，核对实际加热功率是否达到标称值；
在空载和满载两种状态下测量升温曲线，排除工件装载不当的影响；
检查风机运行电流和转速，确认循环气流强度；
检查真空或气体置换系统工作是否正常，密封件在低温下有无泄漏；
确认测温元件位置和响应速度，必要时用试块校温；
回顾近期保养记录，看加热元件、炉衬、密封件是否存在老化。
多数情况下，升温慢不是单一因素造成的，而是加热功率、气流循环、保温状态和操作习惯叠加的结果。从这几个方向逐一梳理，一般都能找到主导原因，然后才有依据去决定是调整工艺、改进装料方式，还是对设备本身进行技术改造。
