在铝合金精密零部件的制造过程中，残余应力带来的尺寸不稳定、微变形甚至疲劳寿命下降，一直是让人头疼的问题。除了常规的热时效去应力，近年来深冷处理技术凭借其独特的应力松弛机制，逐渐在精密制造领域得到了更多应用。而深冷去应力炉，就是实现这一工艺的关键设备。本文不讲虚的，直接从设备特点、工艺参数到实际应用，把铝合金深冷去应力的逻辑梳理一遍。
一、深冷去应力，并不是简单的“冻一下”
很多人对深冷处理的认识，还停留在“把零件扔到液氮里泡一下”的阶段。实际上，有效的深冷去应力远不止于此。它的核心机理，是利用超低温环境下材料内部晶格收缩和微区塑性变形，促使残余应力重新分布并部分松弛，同时在缓慢回温过程中实现组织微调。
对于铝合金来说，深冷处理的优势在于：不依靠高温，也就避免了过时效风险和热变形。它通常与时效工艺配合，形成“深冷+低温回火”的复合去应力方案，特别适合那些强度状态已定、不允许任何热输入波动的精密零件。

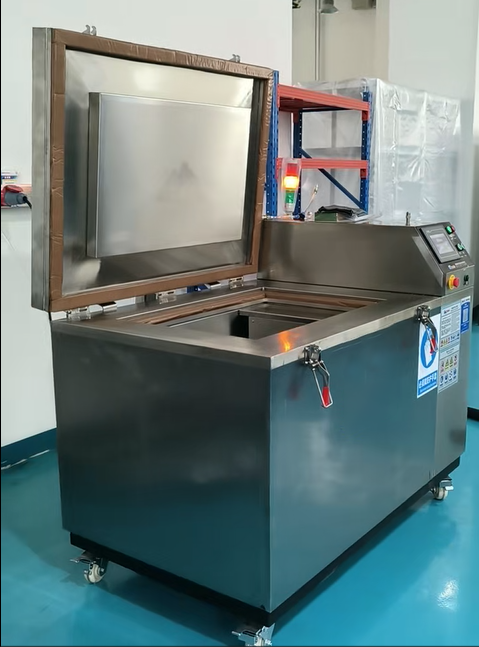

二、深冷去应力炉，和普通低温设备差别在哪？
真正的深冷去应力炉，是从工艺需求反推设计的，它不是简单的冷柜。以下几个特征，决定了处理效果的好坏：
精确的温控与多段曲线能力
降温速率需要可控，一般要求能实现0.5℃~5℃/min的持续线性降温，防止因冷冲击引入新的热应力。炉内温度均匀性需控制在±3℃以内，否则大尺寸工件不同部位应力状态差异明显。优秀的深冷炉可以预设多条工艺曲线，将降温、保温、升温、低温回火串联执行，全程无需人工干预。介质传导方式
常见的有液氮浸泡式和气冷循环式两种。浸泡式降温快但容易产生冷速不均，且液氮消耗大；气冷循环式通过雾化液氮或制冷机驱动低温氮气循环，温度均匀性更好，更适合形状复杂的铝合金零件。目前工业上铝合金去应力多采用气冷循环式深冷炉，箱内配有强对流风扇和导流板，确保各个角落温度一致。脱水和防氧化设计
铝合金表面在深冷和回温过程中如果接触到炉内凝露水分，很容易产生点蚀或白斑。深冷炉通常会配备干燥除湿系统，并保证炉膛在回温阶段通入干燥氮气或空气，避免产品出水印。也有的炉子在处理前对工件进行低压烘干，再做深冷，效果更稳妥。安全与能效
液氮属于危险性较高的低温介质，深冷炉需要配备液氮泄漏检测、氧浓度监控、压力保护等多重安全措施。如果选型不当，车间内液氮溅出或氮气富集都是重大隐患。因此选择成熟的深冷炉厂商，看资质和现场案例往往比参数表更关键。
三、铝合金深冷去应力的工艺窗口
铝合金的深冷温度通常设定在-150℃至-196℃之间。工业上大多选择-160℃至-185℃这一区间，液氮刚好能经济地提供这个温区。下面按常见材质给出经验参数：

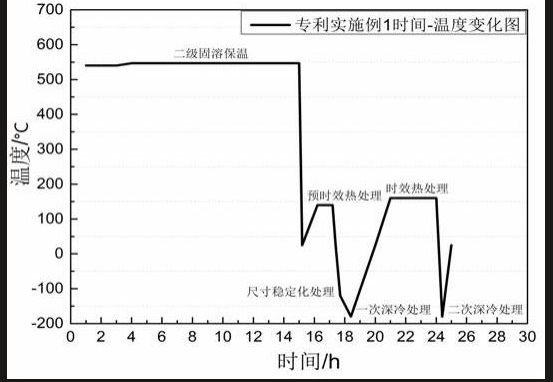

7系铝合金（如7075、7050）：对热敏感，深冷优势最明显。典型工艺为：从室温以1-3℃/min降温至-160～-185℃，保温2-4小时，然后缓慢回升至室温，再进行100-120℃、1-2小时的低温稳定化处理。经过这一流程，残余应力可消除30%-50%，尺寸稳定性显著改善，而强度几乎无变化。
6系铝合金（如6061、6082）：深冷同样有效。参数可设定在-150℃保温2-3小时，回温后进行160℃、2小时的补充时效。实践中，某些精密光学座板在粗加工后做深冷处理，精加工后变形量能减少一半以上，比起单纯热时效对螺纹孔周围应力消除更均匀。
2系铝合金（如2024、2A12）：深冷温度选取-160℃左右，保温时间需延长到4-6小时，这与此类合金较高的铜含量导致的晶格畸变有关。处理后通常搭配180℃短时后时效，综合成本可控。
铸铝件（如A356、ZL101）：对铸造余应力的松弛，深冷加回火同样适用。铸件组织疏松，深冷前必须清理烘干，否则残留切削液或内部含水会在深冷时结冰导致裂纹扩展。常规做法是：-160℃保温3小时，缓慢回温到室温，再200℃回火3小时。
四、深冷工艺实施中的几个注意点
禁止直接浸入：绝对不要将常温铝合金件直接丢进-196℃的液氮里，巨大的冷速会造成局部塑性变形甚至开裂。不论工件大小，都要走可控降温程序。
回温速度必须慢：深冷保温结束后，自然回温或程序控制在1-2℃/min，避免内外温差引发的反向应力。有些厂急于求成，打开炉门用风扇吹，这样做基本等同于热冲击，会把好不容易松弛的应力又“冻结”回来一部分。
处理前的应力状态诊断：不是所有残余应力都能用深冷消除。深冷对宏观热应力和部分冷加工应力有效，对由严重组织偏析导致的应力，需要从源头铸造或锻造工艺解决。因此先做一下应力检测或变形规律摸底，再定工艺，不至于白费工夫。
复合工艺路线：实际生产中，效果比较可靠的是“热时效+深冷+低温回火”或者“深冷+振动时效”的双重处理，特别是对于有极高尺寸稳定要求的航空航天件和精密量具。单独依赖深冷一项，有时并不能达到图纸要求。
五、深冷去应力工艺能带来哪些实际收益？
结合一些公开的工程数据和产线经验，合理运用深冷去应力炉，可以在以下几方面得到明显改善：
尺寸稳定性提升：切削后放置数周仍能保持平面度、圆度在规定范围内，返修率大幅降低。
减少人工时效的温室效应和变形：省去了长时间高温保温，尤其适合已磨削至接近最终尺寸的零件。
表面完整性保持：没有高温氧化和变形，深冷处理后的零件直接清洗即可转入下道工序。
加工效率改善：消除了大部分应力后，刀具受力更均匀，磨损减小，这在难加工的7系铝上表现较突出。
当然，也要客观看待深冷设备的投入成本和处理周期。对于产值较低的通用件，可能并不划算；但对于精密零部件、成本和收益的平衡点需要企业结合自身订单情况衡量。
铝合金深冷去应力炉，是实现精密零件尺寸稳定的有效装备之一。它的价值不是制造一个极端低温环境，而是提供一套“可控降温—深冷保温—缓速回温—补充回火”的完整工艺环境。用好它，需要工艺人员吃透铝合金牌号特性，摸清应力来源，再制定匹配的曲线，绝非简单的“冻一下”。温度、时间、速率，任何一个参数失当，都可能让结果大打折扣甚至产生负面作用。建议在正式投产前，用小批量测试找到适合本厂产品的深冷工艺窗口，这样才能真正把设备的潜力发挥出来，少走弯路。液氮深冷箱
