做模具钢的同行，应该都听过一句话：“DC53热处理做得好，寿命翻一倍；深冷再做一下，寿命还能往上拔。”但也常有人困惑：那是不是直接用深冷代替普通热处理就行了？答案显然不是这样。这两种工艺压根不是对立的，而是先后配合的关系。本文就围绕DC53冷作模具钢，把这套逻辑说明白。
一、先搞清DC53是什么底子
DC53是日本大同特殊钢在SKD11基础上改良的高韧性、高硬度冷作模具钢，碳含量约1.0%，铬8%左右，另加钼、钒等元素。它的优势在于热处理变形小，韧性和耐磨性的平衡比Cr12MoV好了不止一档。这个钢真正出性能，全看热处理组合工艺到不到位，单靠淬火加回火，有些潜力是发挥不出来的。
二、常规热处理能干到什么样
DC53的标准热处理路线是：淬火（1020-1040℃油冷或真空气淬）加高温回火（一般两次，520-550℃）。这个组合的目标非常明确：得到马氏体基体加弥散分布的细小碳化物，最终硬度做到58-62HRC，同时韧性也比SKD11高出一截。对于冲压模具、冷镦模、搓丝板这些工况，常规热处理做到这里已经具备相当不错的服役能力。
但有个问题——淬火后组织里会残留一部分奥氏体。虽然DC53通过两次高温回火可以转化一部分残奥，但总会有百分之几到十几“赖着不走”。这些残余奥氏体是不稳定相，模具在使用中如果受到应力、温度波动，就可能发生马氏体相变，导致体积变化，宏观表现就是尺寸跑动、开裂、疲劳寿命下降。
三、深冷处理在补什么短板

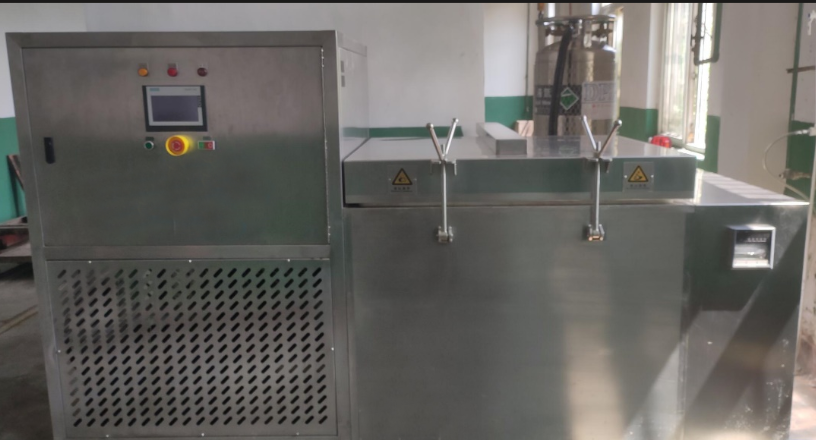

深冷处理的温度通常在-120℃到-196℃之间，DC53放在这个环境里，目的不是“再淬一次火”，而是让那些残留的奥氏体在低温下继续向马氏体转变。转变过程中还会析出细小、弥散的过渡碳化物，这对耐磨性也有正面作用。
经深冷处理的DC53，残奥量可以降到3%甚至更低。反映到使用上，有几个直观变化：尺寸稳定性明显提升，尤其适合精密冲压模和长寿命模；硬度通常会上升0.5-2HRC左右，耐磨性跟着改善；由于残奥减少和组织进一步细化，冲击韧性不会显著下降，有时还略有提升。国内外不少工厂对长寿命冲头、精密拉伸模，都采用了“淬火+深冷+多次回火”的流程，冲次可以比传统热处理的提升20%-60%，这个数据在模具钢行业里已被反复验证过。
四、为什么不能拿深冷“替代”热处理
回到标题里的问题：DC53深冷处理好还是热处理好？这里的关键在于，深冷处理是利用淬火后余冷的延伸工序，不能独立于淬火和回火存在。如果不先做正规的淬火，直接把退火态的DC53扔进深冷炉里，组织几乎没有变化，硬度和性能根本出不来。硬要说替代，只能是砸了自己的模具。
真正有意义的对比应该是这样：方案A——“淬火+多次回火”；方案B——“淬火+深冷+多次回火”。在同等淬火回火工艺基础上，方案B在尺寸稳定性、硬度均匀性和耐磨性上都是有正向帮助的。如果你的模具问题主要集中在崩角、不耐磨、尺寸漂移，那深冷这块短板值得补上。如果模具本身失效模式是整体断裂，而且热处理的回火和韧性控制已经做到位了，深冷能带来的附加值相对有限。
五、一个实用的工艺组合参考
根据DC53的材料特性和大量生产经验，相对稳妥的组合流程是：
真空淬火：1020-1040℃，气冷；
深冷处理：淬火冷却到室温后尽快做深冷（一般2小时以内），温度-130℃至-150℃，保温2-4小时；
第一次高温回火：520-540℃，保温2-3小时；
第二次高温回火：温度同上，可以在略低10-20℃下进行，进一步稳定尺寸；
如模具精度要求高，可再追加一次低温回火，180-200℃保温4-6小时。
这套流程下来，DC53的硬度通常稳稳落在60-62HRC，残奥很少，尺寸稳定性令人放心。需要注意的是，淬火后到深冷之间不要隔太久，更不要在室温下长时间放置，否则残奥会稳定化，深冷的效果就打折了。
所以“DC53深冷处理好还是热处理好”这个问题，答案其实很清晰：正确的热处理是基础，深冷是进阶选项，二者是协作关系，不是对手。如果你的模具精度和寿命要求高，淬火加回火再加一道深冷，属于花小钱办大事的做法。如果只是普通用途，常规热处理做到位也足够。关键是工艺衔接要紧密，参数要匹配，才能让DC53的性能实实在在地体现在模具寿命单上。
