在工业制造领域，如何延长工模具和精密零件的使用寿命，一直是技术人员反复琢磨的课题。除了优化设计、选用更合适的材料，热处理后的深冷处理正被越来越多的企业纳入标准工艺流程。其中，液氮深冷处理凭借温度低、可控性好、效果相对稳定等特点，成为一项不可忽视的补充工艺。本文将从原理、工艺、应用场景和操作注意事项几个方面，对这项技术进行梳理，希望对一线技术人员有所帮助。
液氮深冷处理的本质
不少人对深冷处理的理解，还停留在“把零件放进液氮里泡一泡”的阶段。实际上，规范的液氮深冷处理远不止这么简单。它是将淬火后的工件继续冷却至远低于室温的温度(通常为-150℃至-196℃)，并在该温度下长时间保温，随后以受控速率回升到室温，通常还要配合二次回火。
其核心目的主要有两个：一是尽可能多地消除淬火后残留的奥氏体，二是促使基体内析出细小且弥散分布的碳化物。以常用的高碳高铬工具钢为例，淬火后往往还有10%～20%的残留奥氏体，这部分软相会造成尺寸不稳定、硬度不足和耐磨性下降。通过深冷处理，这些残留奥氏体会继续向马氏体转变，同时过冷的温度条件也为超细碳化物在基体上的析出创造了热力学条件。这种微观组织的改善，能够在不显著改变外形的条件下，提升材料的整体服役性能。
关键工艺步骤和参数
要想获得理想的处理效果，工艺节奏和参数控制至关重要。一个完整的液氮深冷处理流程通常包含以下几个环节：
前道热处理：深冷处理不能弥补淬火加热不足或冷却不当造成的缺陷。工件必须在深冷前完成充分且正确的淬火操作，并冷却至室温。此时若表面有严重油污或水汽，需要清理干净，以免在超低温下结冰影响传热或造成局部急冷。
可控降温：将工件放入深冷箱后，不能直接灌入液氮极速降温，否则热应力过大，易导致开裂，特别是截面变化大、有尖角或盲孔的部件。降温速率一般控制在每分钟0.5℃到3℃之间，视工件大小和复杂程度而定。当温度降至约-150℃以下后，可进入保温阶段。
深冷保温：保温时间不需要无节制地延长，通常根据工件有效厚度来定，每25毫米厚度保温1到2小时，基本能保证心部也达到所需温度和组织转变。保温不足可能转变不完全，保温过长则效率降低且无明显额外收益。
回升与后回火：保温结束后，工件需在深冷箱内或取出后置于空气中缓慢回升至室温，忌讳用加热装置快速烘烤。待完全回复到室温后，应立即进行至少一次低温回火，通常温度在150℃～200℃，以消除深冷转变带来的微观应力，稳定新生马氏体，并使得析出的微细碳化物状态更稳定。回火停留时间一般不少于两小时。
这个流程中，降温速率和及时回火是最容易被忽视的两点。我们曾见过有车间将淬火后尚未完全冷却至室温的模具直接浸入液氮，结果在凸台根部产生了微裂纹，正式上机后很快扩展，模具提前失效。这类问题是工艺细节没把握到位造成的，而非技术本身无效。
哪些材料和场合更适用
液氮深冷处理并不是一道“万能工序”，有针对性地选择材料和工件，才能体现出投入的价值。从行业经验看，以下几类情况受益相对明显：
高合金工具钢和高速钢：比如Cr12MoV、D2、M2、ASP系列等，它们的残留奥氏体量通常较多，深冷处理对硬度提升、尺寸稳定性和耐磨性的帮助较为直观。在一组冲裁硅钢片的Cr12MoV模具对比测试中，经过合理深冷加二次回火的冲头，其刃磨寿命比常规热处理状态提高了约40%到80%，这一范围依赖于模具的具体结构和冲裁间隙。
渗碳淬火零件：重载齿轮、轴承套圈等渗碳件，表层通常含有较高的残留奥氏体。深冷可以使表层硬度更均匀，并改善接触疲劳强度。
量规和精密偶件：这些零件对尺寸的时间稳定性要求很高，不允许在使用过程中因奥氏体继续转变而发生微量膨胀。深冷处理能够提前让组织趋向稳态，降低自然时效期间的尺寸漂移。一些气动量规和高端液压阀芯的制造商已将其写入内控标准。
硬质合金：深冷处理对钴相有稳定作用，同时能调整粘结相的应力状态，用于一些细晶粒硬质合金切削刀片时，抗崩刃能力会有所提升。
需要注意，普通碳素钢和低合金钢因淬透性有限，残留奥氏体本就很少，深冷处理的收益往往不显著。而一些冲击载荷特别大、要求主要依赖韧性的工件，盲目深冷可能因硬度上升而带来脆性风险，需要综合评估。
常见误区与操作安全
第一个常见误区是以为温度越低效果越好。液氮温度-196℃已足够驱动绝大部分残留奥氏体转变，再低无益，徒增成本。第二个是把深冷当成淬火补课工具，前面淬火硬度上不去，想靠深冷硬拉回来，结果往往会失望。组织基础没打好，深冷帮忙有限。第三个是忽视液氮操作安全。液氮会剧烈汽化，排开空气，若无良好通风，可能造成缺氧风险;直接接触还会引起低温冻伤。操作人员必须穿戴防低温手套和护目镜，深冷设备间应有氧气浓度监测报警。
此外，深冷后的回火工序不可省略，且最好在工件升到室温后尽快进行。曾经有同事为了省事，想在深冷箱里直接喷液氮做完，然后等半天再回火，结果检测发现硬度离散度变大，局部应力集中没能有效释放。这些教训让工序链变得格外严谨。
选配深冷设备的一些参考

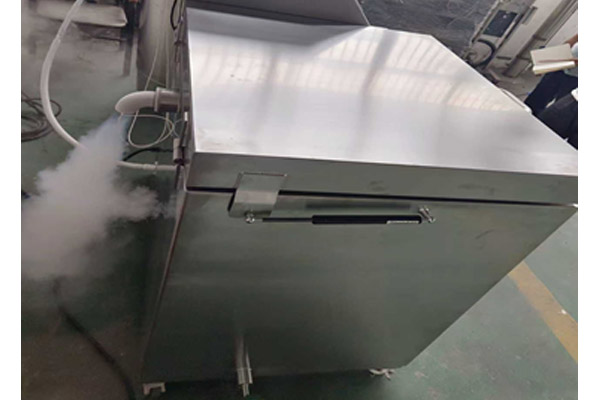

对于有计划部署深冷工艺的工厂，目前主流设备是程序控制的气体循环深冷箱，通过液氮的汽化潜热和电加热平衡来精确控温，能够实现按斜率降温和升温，避免了工件直接接触液氮。选择时不妨关注箱内温度均匀性、控温精度和具有可存储程序的功能。对于一些体积较小、品种多变的车间，可采用分区分层的料筐，以保证气流环绕每一个工件。如果只是偶尔小批量处理，委托有资质的热处理外协厂也是一条务实的路径，但需要索取完整的处理曲线，并将其作为质量追溯的依据。
液氮深冷处理是一项立足材料微观变化的精细工艺，它的价值主要体现在“消除短板”而不是“创造奇迹”。当我们把它放在正确的热处理和回火流程之后，认真地控制降温速率和保温参数，它在提升工具寿命、稳定精密零件尺寸方面能给出实实在在的回馈。每一步参数的选择，都要回归到工件的实际服役条件——是磨损为主，还是冲击疲劳为主，是尺寸精度优先，还是整体强度优先，不同的侧重会引导我们在深冷工艺上做微调。愿这篇文章能为正在考察这一工艺的同行提供一些参考，让这项技术在生产线上稳稳地发挥出它应有的作用。
