前几天在车间，新来的工艺员小刘拿着图纸问我：“李工，这个缸套和箱体配合过盈量给的是0.08到0.12，用液氮装配，这个数靠谱吗？”我让他先去查查以前干过的相似件，他翻了半天工艺卡片，发现有的给0.06，有的给0.15，越看越糊涂。
这个问题确实不是一句“多大”能回答的。干了十几年冷装配，我见过的过盈量从两三丝到二十几丝都有，关键得看你装的是什么件、什么材料、多大的直径。今天就把这些年的实际数据和经验捋一捋，给大家一个实在的参考。
实际生产中常见的过盈量范围
先说干货。拿我们最常见的发动机缸套来说，直径100毫米左右的湿式缸套，液氮装配的过盈量一般控制在0.08到0.15毫米之间。干式缸套薄壁的那种，过盈量要小一些，0.04到0.08毫米就够了，再大容易把缸套压变形。
气门座圈就更有意思了。我见过一个老师傅装进气门座圈，过盈量只给了0.03，我当时还觉得太小，结果人家解释：座圈壁厚才2.5毫米，过盈量大了座圈内孔收缩量跟着变大，后面铰削的时候余量都不够。后来查了查，这类薄壁环状件确实在0.03到0.06之间最稳妥。
曲轴上的正时齿轮和轴承外圈又是另一路数。齿轮过盈量普遍在0.06到0.12，轴承外圈装在铸铁箱体上时通常取0.03到0.07，因为轴承本身是轴承钢，膨胀系数和箱体不一样，温差法装配时需要考虑两个件各自的变形量。
过盈量不是拍脑袋定的
小刘后来问我，那到底按什么定这个数？我说你回去翻翻《机械设计手册》，里面有个公式，过盈量主要取决于三个东西：结合件直径、壁厚、还有工作时受的扭矩或力。
简单说就是，直径越大的件过盈量要跟着放大，100毫米的缸套取0.1左右，200毫米的可能就要0.15到0.2。壁厚薄的件要收着点，别贪心。传递扭矩大的，过盈量要给足，不然冷缩完装进去一发动就松了，那麻烦就大了。
材质这块尤其要注意。铝合金箱体配钢套，跟铸铁箱体配钢套完全是两码事。铝合金线膨胀系数差不多是铸铁的两倍，冷却收缩和回温膨胀都更剧烈。去年隔壁车间就出过事，铝合金缸体装钢质缸套，按铸铁的经验给了0.12过盈量，结果回温后直接把缸体撑裂了。后来改成0.06到0.08才解决问题。

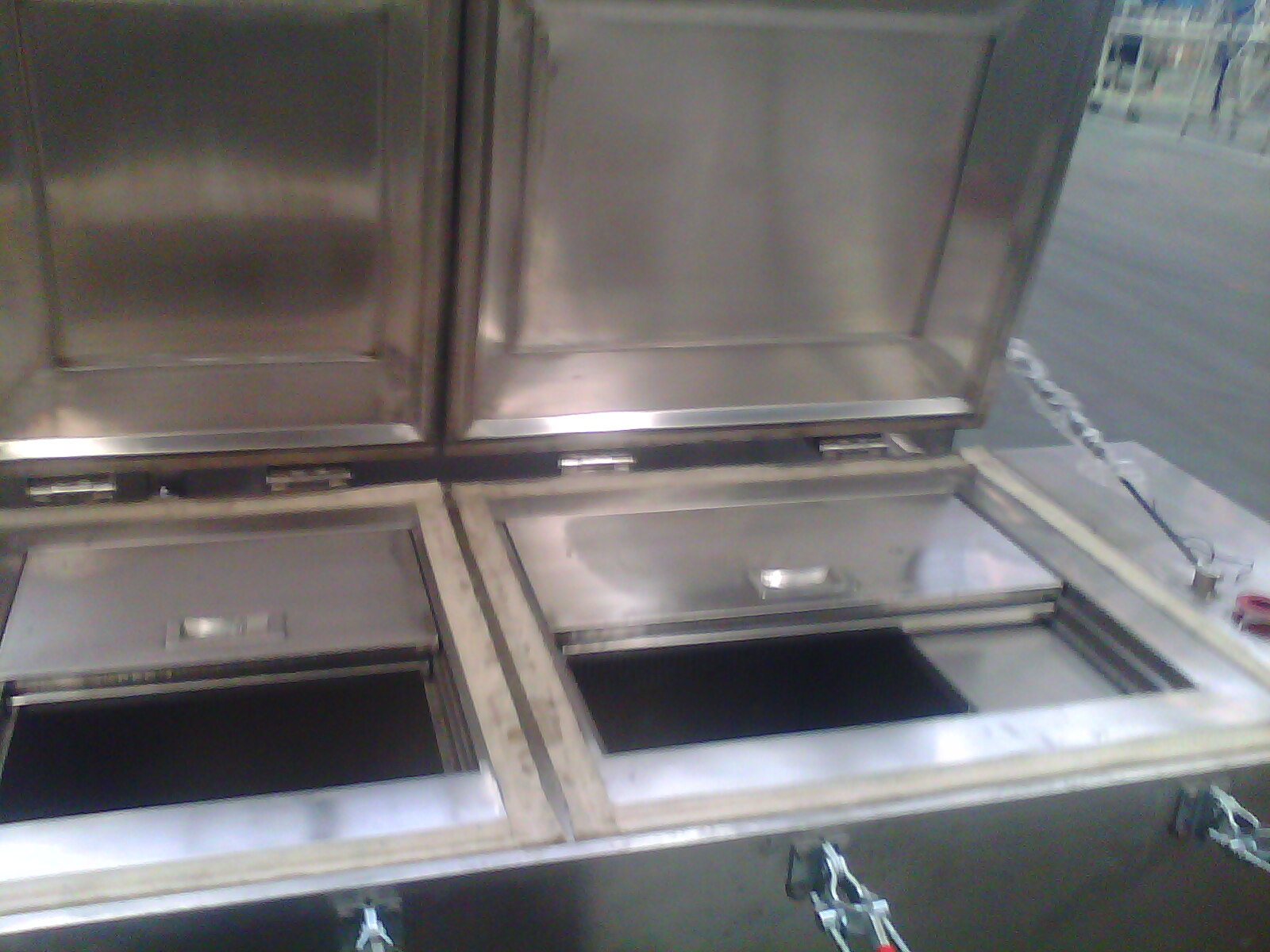

液氮装配的实际收缩量
说到液氮，就得搞清楚一个事：你给的过盈量是常温下的，但液氮里拿出来的时候零件尺寸已经缩了。铜套从液氮里出来，100毫米直径大概能缩0.2到0.25毫米，钢件缩得少些，大概0.15到0.18毫米。
所以实际装配间隙要看冷却后的尺寸。比如你过盈量给0.1，钢套冷却后缩了0.18，那刚拿出来的时候实际间隙是0.08，这时候往箱体里放是顺滑的，等回温到常温膨胀回来，0.1的过盈量刚好。这也是为什么液氮装配能装比压装大得多的过盈量——靠的是装配瞬间的温差间隙。
装配现场的经验教训
干了这么多年，我总结了几条血的教训：
第一，过盈量一定要配着公差带看。给个0.08到0.12，箱体孔和轴径的公差怎么分配很关键。我习惯让孔走上差、轴走下差，这样过盈量偏小的一侧装配风险低。
第二，厚壁件和薄壁件温差不一样。薄壁件在液氮里泡三五分钟就透了，厚壁件得像曲轴齿轮那种，没有十五分钟到二十分钟不敢往外拿，表面温度到了里面还没缩透，一装就卡。
第三，装进去之后那个“静止时间”很重要。有次夜班赶工，刚装完的缸套还没回温就急着去测尺寸，测出来过盈量只有0.02，以为出废品了，急得满头汗。后来老师傅说等两个小时再测，果然回到了0.09。金属回温膨胀需要时间，这个耐心得有。
到底多大合适？
回到小刘的问题，我最后给了他一个我常用的速查参考：
直径80到120毫米的钢质缸套配铸铁箱体，0.08到0.12；薄壁座圈类，0.03到0.06；厚壁齿轮或轴承外圈，0.06到0.10；铝合金箱体配钢件，在上述数值上打七折。但这个只能当参考，每个厂的加工设备、粗糙度、圆度都不一样，最靠谱的还是做几件试装，量好实际变形数据再定工艺。
临走我跟小刘说，你去把去年那个缸套的装配记录翻出来，看看实测过盈量和压装力的对应关系，比问谁都管用。他点点头走了。我知道他接下来有活干了
