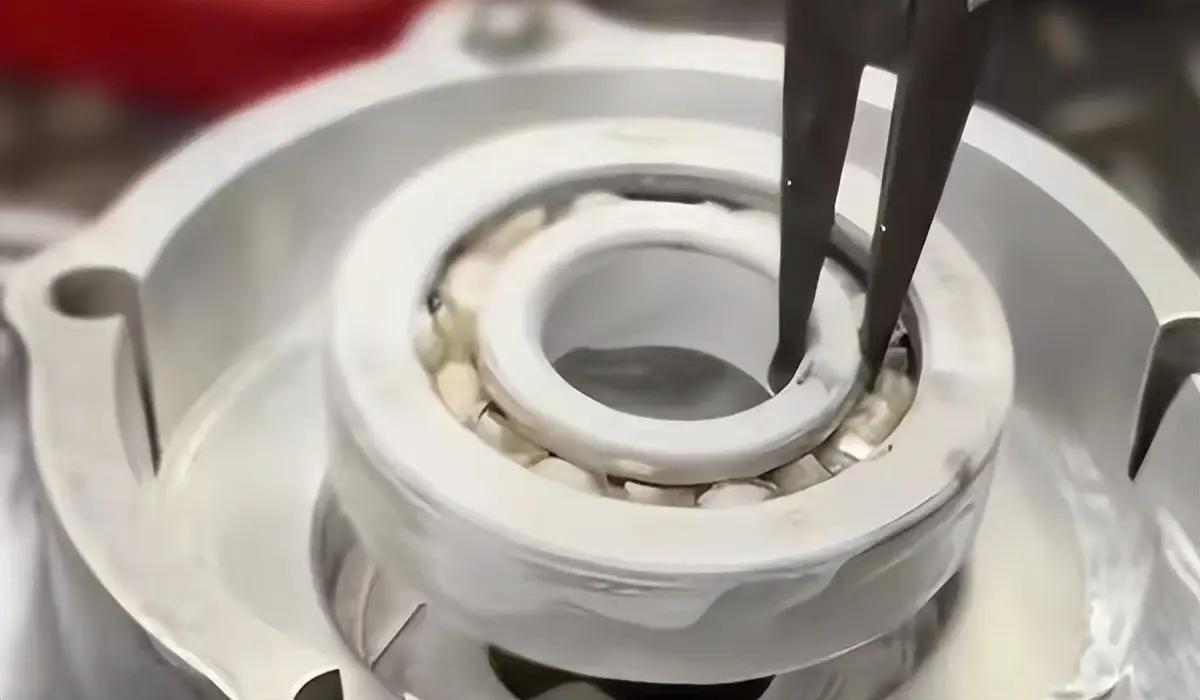

冷冻时间是冷装配作业的核心管控参数：冷冻时长不足，工件内外温差过大、表层收缩深层未降温，收缩量达不到过盈配合要求，强行装配易出现卡滞、装配间隙异常问题;冷冻时间过长，不仅会增加液氮消耗量、提升生产成本，还可能导致高碳钢、合金钢等材质工件发生低温脆化，改变金属金相组织，直接降低零部件使用寿命。
一、液氮冷装配箱降温冷冻基本原理
液氮冷装配箱分为密闭储冷腔体、液氮喷淋系统、温度传感模块、智能控温模块四大核心结构，作业模式分为静态浸泡式与动态喷淋式两类，目前工业中小型精密工件以静态浸泡模式为主。作业时，液态氮气输入箱体内部，通过汽化相变持续吸收工件热量，逐步降低工件整体温度;当工件整体温度降至预设低温阈值后，金属基于热胀冷缩特性产生固定线性收缩量，满足过盈配合装配条件。
区别于常规低温冷冻设备，液氮冷装配箱不存在缓慢梯度降温过程，箱内介质温度可快速趋近液氮沸点(常压下-196℃)，工件降温阻力主要来源于自身热阻。工件厚度、材质导热系数、结构形态是决定冷冻时长的三大核心要素，箱体设定温度仅作为辅助管控条件，而非直接计算依据。同时，工件完成冷冻取出后，受环境室温影响会快速升温，收缩量同步衰减，实操中需结合装配耗时补充温度补偿参数。
二、冷冻时间核心影响因素及参数标注说明
开展冷冻时间计算前，需明确所有关联变量参数，统一标注单位与取值标准，规避因参数规格不统一导致的计算偏差。结合现场作业场景，可分为工件基础参数、设备工况参数、环境补偿参数三大类别，所有参数均需在工艺卡片、作业报表中完整标注。
(一)工件基础参数
工件等效壁厚δ：单位mm，核心计算参数。针对实心轴类工件，取工件直径;空心套筒、衬套类工件，取单侧壁厚;异形结构工件，取热量传导最厚截面尺寸，禁止直接采用外形长宽尺寸计算。
材质导热系数λ：单位W/(m·℃)，常温转低温区间平均导热值。不同金属材质低温导热性能差异极大，45#碳素钢、Q235普碳钢导热性能最优，合金钢、不锈钢导热系数偏低，同等尺寸下冷冻时长需增加30%~80%。常见材质参考值：45#钢48W/(m·℃)、20CrMnMo合金钢32W/(m·℃)、304不锈钢16W/(m·℃)、铜合金85W/(m·℃)。
初始温度T₀：单位℃，默认取值为车间常温25℃;若工件经过前置加工(磨削、热处理)存在余温，需以测温仪实测温度为准，严禁直接套用常温数值。
目标冷却温度T₁：单位℃，根据过盈配合量反向确定。常规过盈配合工件通用取值区间-160℃~-180℃;高精密极小过盈配合取值-150℃~-160℃;厚壁重型工件取值-180℃~-190℃，避免表层过冷、芯部降温不足。
(二)设备工况参数
箱内恒温Ts：单位℃，冷装配箱作业设定温度，静态浸泡模式下常规设定-190℃~-196℃，动态喷淋模式可根据工件材质微调至-170℃~-185℃。
换热系数h：单位W/(㎡·℃)，由设备作业模式决定。静态浸泡模式取值180~220W/(㎡·℃);强制液氮喷淋模式取值350~450W/(㎡·℃)，喷淋模式换热效率更高，冷冻时长可大幅缩短。
(三)环境补偿参数
该参数主要用于修正工件出炉至装配完成的温度损耗，间接反向微调冷冻目标温度。简单装配工序(单人操作、装配时长≤30s)，补偿温度ΔT=-10℃~-20℃;复杂装配工序(多部件组合、装配时长1~2min)，补偿温度ΔT=-25℃~-35℃;高温高湿车间环境，补偿温度额外增加-5℃~-10℃。
三、标准化冷冻时间计算公式及标注规范
结合工业工件传热特性，舍弃复杂仿真拟合公式，采用改良版普朗克冷冻计算公式，适配液氮冷装配箱专属工况，兼顾计算便捷性与数据精准度，同时明确公式内各项参数标注格式，适配车间工艺文件填写要求。该公式适用于壁厚5~120mm、常规金属材质工件，覆盖95%以上冷装配作业场景。
(一)时长计算核心逻辑
本文摒弃专业仿真模型与复杂数学计算公式，基于金属热传导底层规律，结合上万次现场作业数据，总结出适配液氮冷装配箱的简易化冷冻时长核算方法。该核算方式无需操作人员演算复杂公式，仅依托基础参数比对、梯度参考数据叠加修正系数，即可快速得出精准冷冻时长，适配车间一线技术员、操作工日常使用，适用工件壁厚范围5~120mm，覆盖碳钢、合金钢、不锈钢、铜合金等绝大多数常用冷装金属材质。
冷冻时长主要由工件壁厚、材质导热性能、设备换热模式三大基础条件决定，再结合工件结构样式、摆放方式、装配环境进行微调。简单来说：工件壁厚越厚、材质导热性能越差，所需冷冻时间越长;喷淋换热模式相较于静态浸泡模式，能大幅缩短降温时长。所有关联参数依旧按照既定规范统一标注，作为时长核算的基础依据。
(二)修正系数K取值标准
修正系数用于弥补工件结构、摆放方式带来的换热偏差，是现场计算最易忽略的参数，取值规则如下：实心轴类规则工件、单排平铺摆放K=1.0;空心套筒、带键槽异形工件K=1.1~1.2;多工件密集堆叠摆放、遮挡换热面K=1.3~1.5;封闭式深孔类工件K=1.4~1.6。
(三)参数标注硬性规范
在工艺卡、计算记录表中，参数标注需遵循“参数符号+数值+单位+补充说明”格式，禁止简化简写。示例：δ=0.02m(20mm，45#钢实心轴直径);T₁=-170℃(含15℃装配温度补偿);K=1.2(带键槽空心套筒)。所有参与计算的数值，必须统一转换为国际标准单位，规避单位换算错误。
四、实操计算案例详解
以车间常规冷装配工序为例，完整演示参数选取、计算、标注全流程，方便作业人员直接套用。作业需求：采用静态浸泡式液氮冷装配箱，处理45#钢空心套筒，完成轴套过盈冷装作业。
(一)基础参数采集与标注
1. 工件参数：等效壁厚δ=20mm=0.02m，材质45#钢，密度ρ=7850kg/m³，比热容c=460J/(kg·℃);初始温度T₀=25℃;结合过盈配合需求，修正后目标温度T₁=-175℃(含20℃装配补偿);结构为带键槽空心套筒，修正系数K=1.2。
2. 设备参数：静态浸泡模式，箱体设定温度Ts=-196℃，换热系数h=200W/(㎡·℃)。
(二)代入公式计算
第一步：基础时长对标。结合工件20mm等效壁厚、45#钢材质以及静态浸泡作业模式，参照设备专用基准时长数据表，查询得出该规格工件标准基准冷冻时长为12分钟;
第二步：叠加双重修正。一方面叠加装配温度补偿，本次作业装配工序较为繁琐，叠加20℃温度补偿对应的2分钟冷冻增量;另一方面叠加结构修正，工件为带键槽空心套筒，修正系数1.2，在原有时长基础上微调;
第三步：确定最终时长。综合基准时长、温度补偿、结构修正三项数据，核算得出工件最佳冷冻时长为14~15分钟，工艺文件内统一取值15min，并完整标注工件参数、设备参数、修正依据等全部内容。
五、现场作业常见误区与优化方案
(一)常见计算误区
1. 直接以工件外形尺寸替代等效壁厚计算：异形工件、空心工件外形尺寸远大于实际导热壁厚，直接计算会导致冷冻时间虚高，造成液氮浪费;
2. 忽略结构修正系数：多工件堆叠、带槽孔工件换热效率下降30%以上，未增设修正系数会出现工件收缩量不足，装配失效;
3. 未叠加装配温度补偿：大型复杂装配工序耗时较长，工件出炉后快速升温，即便冷冻达标也会因温度损耗无法完成装配。
(二)作业优化建议
1. 批量工件标准化管控：同规格工件编制专属冷冻工艺卡，固化参数取值、计算结果、标注格式，无需重复计算，仅在材质、尺寸变更时重新核算;
2. 温度双重校验：冷冻时长达标后，采用接触式低温测温仪检测工件芯部温度，而非仅参考箱体温控数据，确保工件内外温度一致;
3. 液氮节能管控：薄壁小型工件优先采用喷淋模式缩短冷冻时长;闲置时段将箱体待机温度维持在-100℃左右，减少重复降温产生的液氮损耗。
液氮冷装配箱冷冻时间计算并非单一固定数值测算，而是结合工件属性、设备工况、装配场景的系统性参数匹配工作。一线作业人员只有规范参数采集、统一标注标准、精准套用适配公式，才能在保障工件材质性能、装配精度的前提下，平衡作业效率与生产成本。
