在机械精密装配领域，液氮冷装配工艺已经逐步替代传统热装、强力压装工艺，广泛用于轴承、齿轮、轴套、精密模具、电机配件的过盈装配。很多生产企业在初次使用液氮冷装配箱时，都会有一个核心顾虑：超低温环境处理零部件，会不会造成工件开裂、变形、材质变硬变脆、性能下降等损伤问题。
结合一线生产实操经验可以明确：规范工艺、适配材质、合理控温的前提下，液氮冷装配不会损伤零部件，反而能提升装配精度与结构稳定性;所有零部件损伤案例，基本都是材质误用、参数乱调、操作不当导致的人为问题，并非设备本身缺陷。
一、液氮冷装配的核心原理：纯物理可逆变化

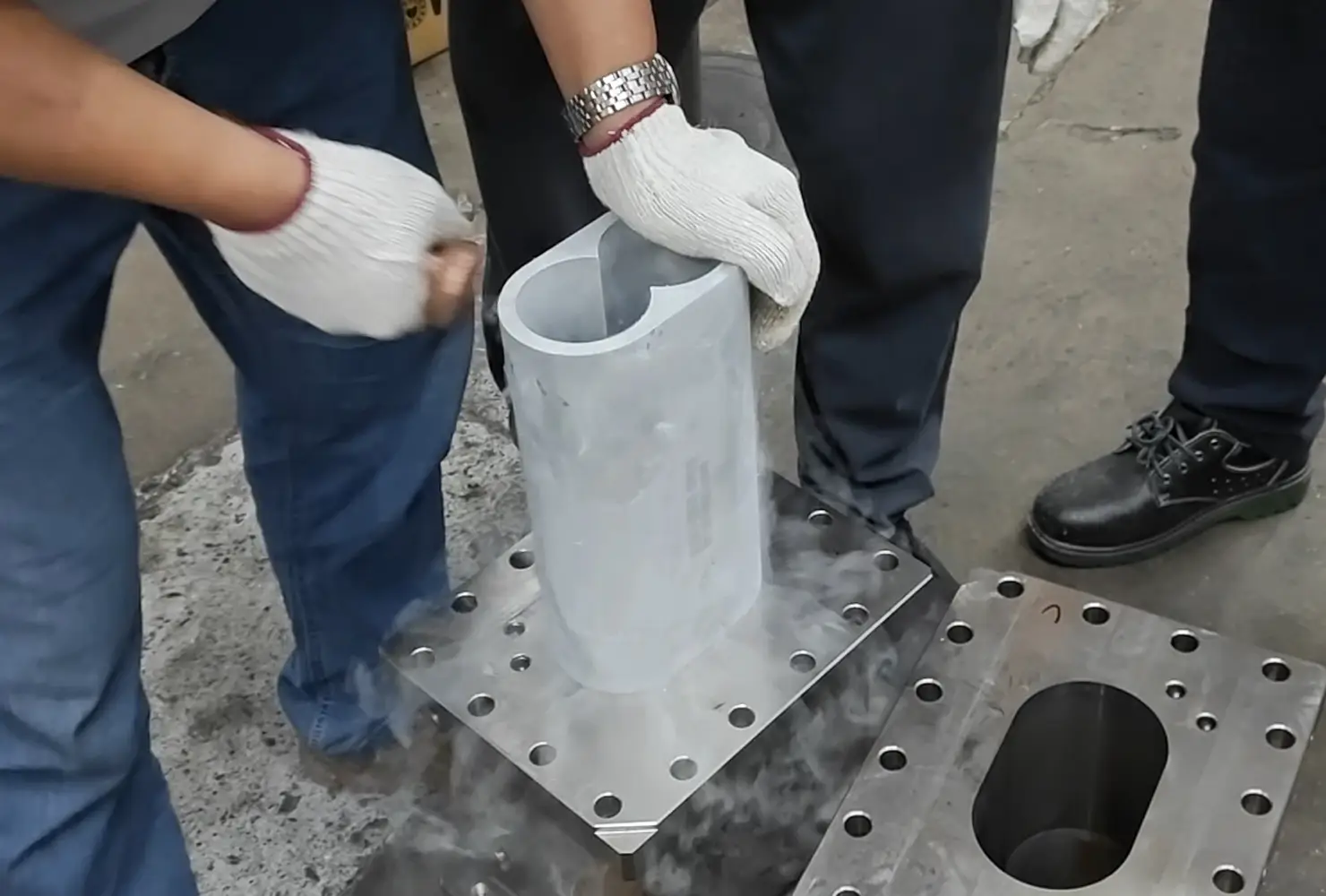

液氮冷装配箱的工作温度稳定在-80℃~-196℃，核心利用金属热胀冷缩的物理特性：将待装配的包容件或被包容件低温冷却，让工件内孔、外径均匀收缩，产生可控装配间隙，轻松完成无外力装配。工件回温后自然膨胀，形成紧密均匀的过盈配合。
整个过程仅为物理尺寸收缩与恢复，不改变金属金相组织、不破坏材质力学性能、不会产生装配应力。对比传统工艺优势十分明显：
1. 区别于强力压装：无锤击、无液压挤压，彻底避免工件表面拉毛、划伤、挤压变形、内部应力集中等问题;
2. 区别于高温热装：无高温退火、无材质软化、无热变形，不会损伤精密工件的精度和硬度;
3. 低温均匀冷却，工件整体收缩一致，配合面受力均匀，装配后结构稳定性更高。
二、正常规范操作：零部件不会出现任何损伤
针对绝大多数机械结构件，只要严格匹配工艺标准，液氮冷装配属于无损精密装配工艺，具体表现如下：
1. 无表面损伤：工件在箱内静置冷却，不与工装、外力接触，装配过程无摩擦、无冲击，精密配合面、光洁度、尺寸精度完全保留，适合镜面轴承、精密齿轮等高精度零件。
2. 无结构性变形：专业冷装箱采用风道循环匀温设计，箱内温差可控，工件整体同步降温收缩，不会出现局部收缩不均、翘曲变形的情况。
3. 材质性能无衰减：碳钢、合金钢、不锈钢、常规模具钢等适配材质，短时低温冷却不会改变金相结构，硬度、韧性、强度等核心参数无变化，不会出现脆化失效问题。
4. 装配质量更稳定：低温收缩量精准可控，回温后过盈配合均匀，长期使用不易出现松动、偏心、异响等故障，使用寿命优于传统装配工件。
三、真正导致零部件损伤的4类核心原因
行业内出现的工件开裂、脆断、变形、精度失效等问题，均不是设备低温导致，而是工艺与操作不规范引发，主要分为四类：
1. 材质选型错误(最主要诱因)
并非所有材料都适合液氮低温冷装，部分脆性材质耐低温冲击性差，极易出现冷脆开裂：
禁止使用：普通铸铁、铸铝、硬质陶瓷、部分高硬度淬火脆料、未经调质处理的硬脆材料，低温环境下韧性骤降，受力后极易崩裂报废;
适配材质：45#钢、40Cr、轴承钢、不锈钢、调质合金钢、常规模具钢等韧性良好的金属材料。
2. 升降温速率过快，产生温差应力
很多操作人员为提升效率，盲目调高降温速度、缩短保温时间，导致工件表层与内部温差过大，产生剧烈内应力。厚壁工件、异形复杂工件、高精度小件受影响最明显，轻则出现微小暗裂，重则直接开裂报废。
同时，冷却完成后直接取出露天极速回温，温差骤变同样会诱发应力开裂，损伤工件结构。
3. 保温时间不合理，收缩异常
保温时间过短：工件未完全透冷，表层收缩、内部未收缩，装配间隙不足，强行装配会挤压拉伤工件;
保温时间过长：无工艺必要性，部分薄壁工件长期超低温静置，会增加应力累积风险，影响尺寸稳定性。
4. 工件预处理与装配操作不当
工件表面存在裂纹、砂眼、淬火缺陷、加工残留应力时，低温环境会放大原有瑕疵，导致缺陷位置开裂;此外，冷却后强行对位、敲击装配，会直接造成工件磕碰损伤，与低温工艺本身无关。
四、哪些零件可以放心冷装?哪些绝对不能用?
适合液氮冷装配的零部件
各类精密轴承、齿轮、轴套、衬套、电机转子/定子、模具镶件、工程机械销轴、变速箱精密配件、自动化设备过盈配合零件等。
不适合液氮冷装配的零部件
铸铁件、脆性铸铝件、陶瓷结构件、玻璃材质、未调质高脆度淬火件、薄壁异形极易应力变形件。
五、零损伤冷装配标准工艺
想要彻底避免零部件损伤，只需遵循标准化工艺，适配工件特性调整参数：
1. 前期筛查：装配前检查工件材质、外观，剔除自带裂纹、变形、残留应力超标的工件;
2. 参数匹配：根据工件壁厚、材质设定降温速率，常规工件控制在1~3℃/min，厚壁、复杂工件放缓速率，避免温差应力;
3. 充足保温：根据工件尺寸预留保温时间，确保工件内外温度均匀，收缩量一致，杜绝局部收缩偏差;
4. 自然回温：装配完成后置于常温环境自然回温，禁止热风烘烤、高温急热，防止温差炸裂;
5. 禁止暴力装配：冷却合格的工件可轻松对位装配，卡顿严禁敲击、硬压，排查间隙问题后再操作。
液氮冷装配箱本身不会对合格金属零部件造成损伤，是目前行业公认的高精度、无损伤、高稳定性的精密装配工艺。所有工件开裂、变形、脆损问题，均源于材质误用、参数乱调、操作不规范等人为因素。
