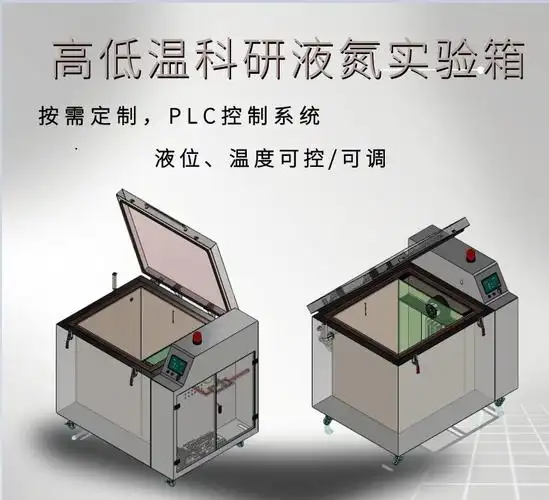

一、液氮高低温快速温变系统工作原理
液氮式高低温快速温变设备区别于传统逆卡诺循环压缩制冷设备，采用液氮汽化吸热制冷+电阻式闭环加热+高速气流换热复合控制逻辑，无大型压缩机组，依托液氮相变特性实现极速冷热切换，整体分为三大运行模块：
-
极速降温原理：常压液态氮储存于专用低温储罐，通过防爆电磁阀精准喷射至试验腔体换热风道；液氮瞬间汽化吸收腔体内大量热量，依靠高速循环风场实现舱内全域均匀降温；可突破传统制冷下限，最低腔体温度可达-180℃，降温速率最高可达15℃/min，远高于常规制冷设备极限参数。
-
精准升温原理：关闭液氮喷射回路，腔体内置耐高温镍铬加热组启动；配合PID智能微分算法调节加热功率，抵消腔体冷残留，快速拉升舱内环境温度；最高工况温度可达+180℃，满足高温耐久、热冲击测试标准。
-
快速冷热切换控制：工控系统联锁切换液氮制冷回路与电加热回路，配合风阀换向调节腔内气流循环；消除冷热切换温度滞后区间，实现低温↔高温不间断快速循环温变；系统实时采集腔体内多点温区数据，自动修正液氮喷射量与加热功率，控制全域温差≤±1℃。
二、设备核心结构与部件功能
成套液氮高低温快速温变系统由低温供液单元、温变试验舱、冷热执行单元、智能电控联锁单元、尾气处理单元五部分组成，核心低温部件与常规液氮容器运维体系互通：
2.1 液氮储存供液单元
采用立式医用/工业级液氮储罐，配套低温增压泵、过滤阀、低温电磁阀、真空绝热输送管路；稳定为试验舱供给常压/带压液氮，防止管路冷损耗造成温变速率衰减；标配液位联动断料保护，防止空转干烧损伤执行组件。
2.2 快速温变试验舱主体
双层真空绝热舱体结构，内胆304不锈钢耐腐蚀材质；舱内配置扰流风道、样品承重测试平台；舱门配备耐低温硅橡胶密封组件，杜绝冷热气流外泄，保障温变曲线达标；适配元器件、成品、新材料小样多品类样品放置。
2.3 冷热耦合执行单元
包含液氮喷射换热组件、耐高温加热模块、高速离心循环风机；是实现快速温变的核心执行结构，承受高频冷热交变冲击，属于设备易损耗核心部件。
2.4 智能联锁电控系统
搭载可编程工控屏幕，支持自定义温变曲线、循环次数、阶梯保温程序；集成超温、超压、低液位、缺氧四重安全联锁，故障自动切断液氮供给并声光报警；可对接实验室MES系统留存测试台账。
2.5 氮气尾气排放单元
收集腔体内汽化后的富余低温氮气，管路集中引至室外高空排放；可按需对接车间惰化系统实现氮气资源化回用，规避室内氮气积聚风险。
三、主流适配应用场景
该设备主打超宽温域、超高升降温速率、极限冷热冲击测试，定向适配高端可靠性检测场景，无法被常规快速温变设备替代：
3.1 航空航天与军工装备检测
依据GJB150A、MIL-STD-810G标准，用于航空芯片、机载传感器、航天复合材料、军用精密零部件高低温交变寿命测试；模拟高空极寒、地面高温极端工况环境。
3.2 半导体与微电子行业
芯片、PCB电路板、精密电子元器件极速冷热循环测试；排查元器件热胀冷缩开裂、虚焊、性能漂移故障；是芯片封装可靠性验证关键试验设备。
3.3 前沿新材料研发试验
高分子材料、低温合金、密封胶、隔热新材料冷热疲劳试验；检测材料低温脆裂、高温老化、结构形变参数，支撑实验室新材料配方研发。
3.4 汽车新能源零部件测试
动力电池电芯、车载电控模块、新能源线束极限温变可靠性检测；模拟南北极端气候快速切换工况。
3.5 科研实验室专项标定试验
高校及科研院所超低温环境模拟、精密仪器温度标定、特种元器件极限环境耐受性试验。
四、长期连续运行核心安全风险及成因
设备长期高频冷热循环运行，同时承载低温承压、高温电热、密闭气体工况，风险集中在低温系统、电气系统、实验室环境三类，无原理性安全缺陷：
4.1 低温管路冻堵与液氮泄漏风险
设备高频喷射液氮，管路、喷射喷嘴极易吸附空气中水汽结冰堵塞；造成供液压力蓄积，低温接头密封件在冷热交变应力下老化开裂，引发液氮泄漏；操作人员存在低温冻伤安全隐患。
4.2 密闭实验室缺氧窒息风险
液氮汽化膨胀比1:700，设备连续运行排放大量氮气；测试实验室多为密闭降噪洁净空间，通风不畅时氮气置换空气，氧浓度低于19.5%安全阈值，造成作业人员头晕、窒息危险。
4.3 冷热交变导致设备结构疲劳损坏
舱体内胆、风道、传感器长期承受-180℃~+180℃大幅度冷热冲击，金属结构容易产生低温疲劳形变；焊缝微渗漏、风道开裂会直接造成温变曲线失真，试验数据报废。
4.4 电气高温与静电安全隐患
加热模块长期高温工作易线路老化短路；液氮高速喷射产生静电积聚；易燃易爆样品测试场景下，存在闪爆安全隐患。
4.5 试验样品衍生安全风险
电子元器件、电池样品温变循环过程中易鼓包、起火、炸裂；损坏舱体设备，造成实验室安全事故。
五、全周期标准化运维与风险防控规范
5.1 日常班前巡检
-
环境管控：实验室通风≥8次/h，全域安装在线氧浓度报警器、可燃气体探测器；环境温度10-28℃，湿度≤70%；
-
设备参数：登记液氮储罐压力液位、腔体温变速率、管路有无结霜泄漏、电气线路运行状态；
-
前置核查：测试样品外观合规性，易燃易爆样品加装防爆防护夹具；
-
操作规范：操作人员标配防冻手套、防护面罩，禁止设备运行期间开启舱门。
5.2 月度专项功能校验
-
校准腔体内多点温度传感器、压力变送器，保证温变曲线符合国标试验标准；
-
清理喷嘴、风道冰霜杂质，校验低温电磁阀、泄压阀动作灵敏度；
-
检查舱门密封胶圈、冷热风道结构，修复冷热疲劳形变部件；
-
测试超温、缺氧、超压全自动联锁保护程序。
5.3 年度第三方专业维保
-
第三方特种设备机构探伤检测液氮输送管路、储罐承压部件，校验安全泄压附件；
-
更换冷热交变老化密封配件、疲劳传感探头；清理整套换热风道杂质；
-
检测电气绝缘、设备防静电接地电阻，消除静电隐患；
-
标定PID温控系统，优化液氮喷射逻辑，降低液氮耗材消耗。
5.4 设备服役年限管控
标准工况下，液氮高低温快速温变成套设备安全服役年限7年；高频循环重载工况下建议5年开展全项性能检测，结构疲劳、温控不达标的设备直接退役停用。
六、与传统机械式快速温变设备优劣对比
|
对比项目 |
液氮式高低温快速温变 |
传统机械压缩快速温变 |
|---|---|---|
|
温度区间 |
-180℃~+180℃，超宽温域 |
-70℃~+150℃，低温存在瓶颈 |
|
升降温速率 |
1~15℃/min可调，极速冷热切换 |
≤5℃/min，极限速率受限 |
|
核心能耗 |
电控能耗低，消耗液氮耗材 |
高配电能耗，无耗材介质 |
|
设备结构 |
无大型压缩机，故障点位少 |
压缩机组复杂，维保点位多 |
|
适用场景 |
高端军工、半导体、新材料极限测试 |
民用常规电子、普通工业品检测 |
|
运行风险 |
低温冻伤、氮气窒息风险 |
压缩机泄露、电气过载风险 |
七、禁忌操作与高频故障应急处置
7.1 现场操作红线
-
严禁设备运行阶段强行开启试验舱门，冷热气流对冲引发喷液冻伤事故；
-
严禁堵塞氮气尾气排放管路、关闭实验室通风系统长时间重载运行；
-
严禁明火、硬物敲击低温液氮管路；禁止超量程放置超重测试样品；
-
易燃易爆样品无防爆防护，禁止上机开展快速温变循环试验。
7.2 高频故障标准化应急处置
-
喷嘴冻堵、供液不畅：关停液氮供给阀，≤60℃热风原位解冻；排查进气湿度，加装前置干燥过滤装置；
-
实验室缺氧报警：人员立即撤离，联动全开强制排风，氧浓度回升至20.5%后方可进场作业；
-
液氮接头微量泄漏：切断低温供液总阀，待管路复温至常压更换密封垫片；
-
温变曲线漂移：校准多点测温探头，排查舱体密封漏风点位；
-
样品高温/低温异常起火：切断加热和液氮系统，启动舱体灭火联锁，封闭舱体隔绝空气处置。
液氮高低温箱快速温变设备在超宽温域、超高升降温速率极限环境测试场景下，具备传统制冷设备不可替代的性能优势；设备本身结构成熟、联锁防护完善，在落实标准化选型、岗位巡检、周期维保、现场通风管控前提下，可实现长期稳定循环运行。该设备短板主要为液氮耗材运行成本偏高，不适合大批量、常规标准工业品检测。企业及科研单位可采取常规机械温变设备+液氮极速温变设备组合配置，兼顾测试性能、项目预算与实验室运行安全，适配全品类工业产品环境可靠性试验需求。
