传统开式液氮温控系统采用常压开放式液氮喷射换热，存在液氮消耗量大、氮气无组织散排、环境温场波动大、密闭空间缺氧、管路易结霜冻堵等行业痛点，难以满足生物样本库精密恒温、军工设备闭环控温、化工反应釜稳态低温换热、高低温试验设备节能运行等高精密工况需求。闭式液氮循环温控系统是一套全密闭回路、介质闭环复用、PID智能联锁控温的深低温换热系统，通过密闭承压管路实现液氮循环往复换热，无氮气无组织排放、无需频繁人工补加液氮，控温精度与能源利用率远高于传统开式液氮系统。依据GB/T
5458-2012《液氮生物容器》、GB 50235-2020《工业金属管道工程施工规范》、GB/T
39930-2021《人类生物样本保藏通用要求》低温及管道施工国标，全面介绍闭式液氮循环温控系统工作原理、整体架构、标准化分步搭建流程、核心设备配件选型、施工现场管控要点、运行风险与全周期运维方案；对比开式液氮温控系统性能差异，明确不同工业场景搭建落地标准，全文客观中立，无绝对化宣传用语，符合特种设备及工程施工广告合规管理要求。
一、闭式液氮循环温控系统核心工作原理

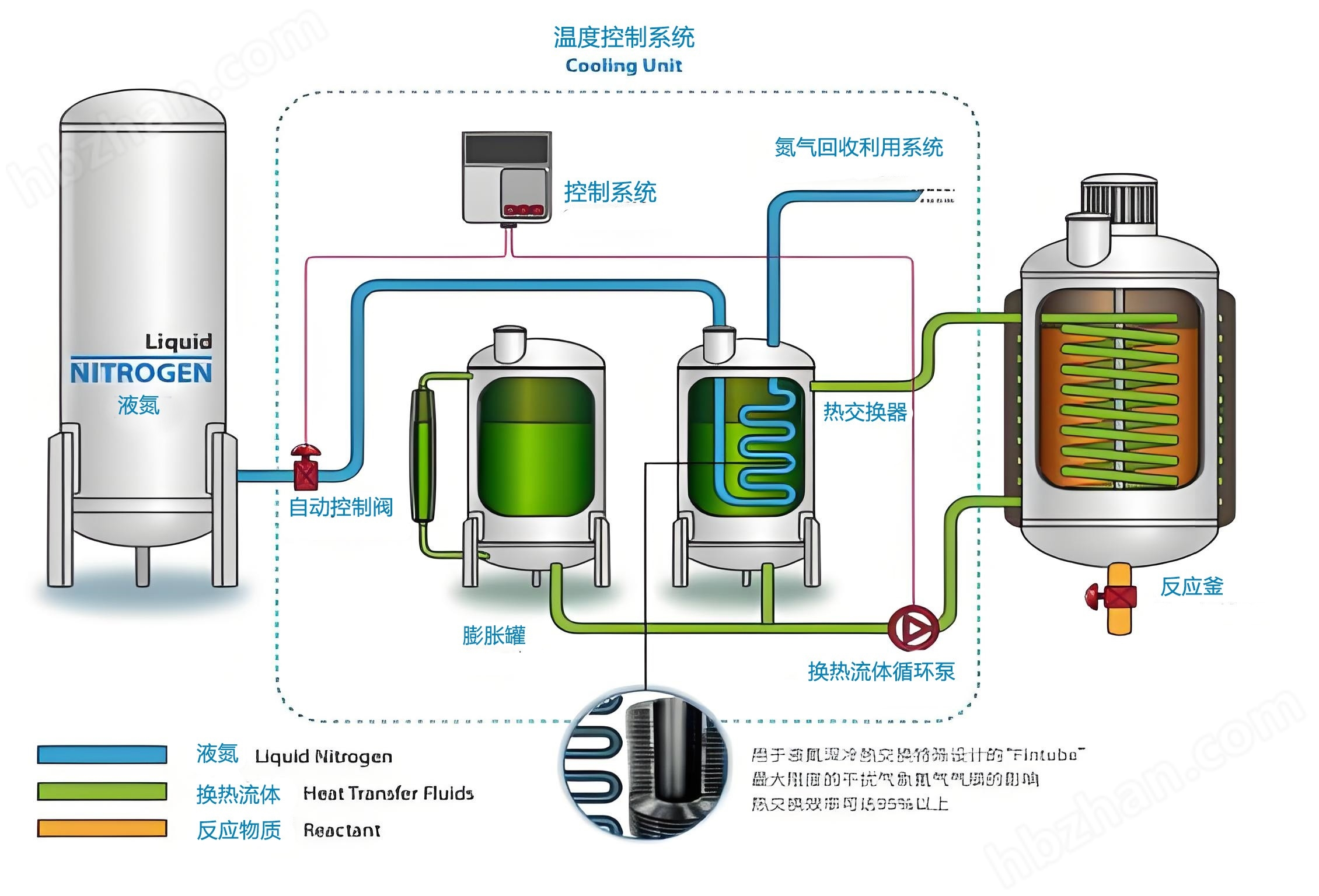

区别于常压散排式开式液氮换热系统，闭式液氮循环温控系统采用承压密闭回路+相变闭环换热+变频流量联锁调控运行逻辑，整套系统氮气介质不外泄、循环复用，核心运行流程如下：
-
低温介质储能阶段：闭式缓冲储罐储存定量液态氮，维持系统恒定承压工况；依托罐体真空绝热结构留存冷量，作为全系统循环冷源基底；
-
密闭循环换热阶段：低温变频循环泵将液态氮沿密闭保温管路输送至末端温控负载（样本库房、试验舱、反应釜、低温工艺腔体）；液氮流经末端换热器吸收负载余热，完成降温控温作业；
-
气液分离回流阶段：吸热汽化后的低温氮气进入闭式气液分离器，分离微量未汽化液氮；气态氮气回流至冷凝复压机单元，重新液化还原为液态氮；
-
闭环稳压复循环：液化完成的液氮回流至前端缓冲储罐，形成无外泄闭式循环回路；工控系统根据末端实时温度，变频调节介质流量、系统运行压力，实现全域±0.5℃高精度恒温闭环控制。
系统全程密闭无介质外泄，从根源解决开式系统氮气散排、耗材损耗大、现场缺氧的核心痛点，可长时间不间断稳态连续运行。
二、系统整体架构与核心组成部件（搭建必备单元）
一套标准可落地的闭式液氮循环温控系统，由五大独立联动单元组成，所有承压部件满足低温特种设备准入标准，是现场工程搭建的核心组成基础：
2.1 冷源储能单元
核心设备：立式承压闭式液氮缓冲储罐、真空绝热内胆、液位稳压传感器；作为系统冷源存储中枢，区别普通开式液氮罐，罐体具备承压闭环运行能力，杜绝介质挥发损耗；承担系统压力缓冲、冷量储能、启停稳压功能。
2.2 动力循环输送单元
核心设备：低温防爆变频循环泵、低温过滤阀、单向截止阀、调压阀；负责驱动液氮在闭环管路匀速循环运行；变频联动温控信号，自动调节介质流速，适配不同负载温控功率需求；防止介质回流造成设备冻损。
2.3 末端温控执行单元
核心设备：低温板式/盘管换热器、腔体温控探头、均流风道；对接各类温控负载，完成冷热能量交换；布置多点采集传感器，实时反馈腔体温场数据至中控系统。适配血袋样本库、快速温变试验舱、化工低温反应釜多类末端场景。
2.4 气液冷凝回收单元
核心设备：闭式气液分离器、低温复冷凝机组、排污收集组件；系统核心闭环部件，负责将换热后氮气重新液化，保障介质循环复用；过滤管路杂质、低温冷凝积水，防止管路淤积冻堵。
2.5 智能联锁中控单元
核心设备：PLC工控控制柜、温度/压力/液位四联传感器、声光报警模块、远程云端监控终端；搭载全自动联锁逻辑，具备超压、超温、低液位、管路冻堵、泵体故障自动停机保护；可对接厂区MES、实验室LIS系统实现集群管控。
三、闭式液氮循环温控系统标准化分步搭建流程
现场工程搭建严格遵照工业低温管道施工规范，按前期勘测→设备就位→管路敷设→接线调试→闭环试压五大步骤施工，保障系统后期无泄漏、控温稳定：
3.1 前期现场勘测与方案选型（搭建前置准备）
-
现场测绘机房空间尺寸、负载安装位置，规划管路走向、设备布局；规避高温热源、电气高危区域；
-
根据末端温控负荷核算冷源功率、管路管径、系统承压等级；区分生物医用轻载、工业重载两类搭建方案；
-
配套规划机房强制通风、接地防静电、应急泄放旁路，编制专项低温设备施工安全方案。
3.2 主设备就位与基础固定
-
浇筑减震设备混凝土基础，将闭式液氮储罐、循环泵、冷凝机组找平固定；加装低温减震缓冲支座，降低设备运行震动导致的管路焊缝开裂；
-
设备间距预留检修通道，满足后期维保探伤、配件更换作业空间；医用场景单独划分洁净设备区域。
3.3 低温密闭管路敷设（搭建核心工序）
-
管材选型：全部采用304无缝低温不锈钢管道，适配-196℃超低温工况；禁止普通碳钢管路；
-
管路施工：采用氩弧焊无缝焊接，全程做无损探伤检测；管路外层包覆双层阻燃真空保温棉，防止外壁结霜冷量流失；
-
配件安装：管路定点加装膨胀节、低温密封垫片、放空旁路、应急泄压阀；补偿低温形变应力，杜绝闭环系统内压蓄积；
-
分区布线：冷源主管路、末端分支管路分级布设，单独设置支路切断阀门，支持单区域检修不停机。
3.4 电气自控系统接线与联动配置
-
屏蔽电缆布线，分离强电弱电线路，避免低温工况信号干扰；
-
全部传感器点位对接PLC中控面板，标定温控、压力、液位阈值；编写闭环联动运行程序；
-
配置断电备用电源、应急旁路控制系统，保障突发断电系统稳态保压。
3.5 分段试压、吹扫与整机联调（验收关键步骤）
-
气压密闭试压：全回路承压保压测试，排查焊缝、接头泄漏隐患；闭环系统无泄压、无渗漏为合格；
-
高纯氮气管路吹扫，清除施工杂质、水汽，防止后期管路结冰堵管；
-
小负荷试运行→满负荷72h连续联动调试；校准控温精度、循环流量、系统压力；交付归档全套施工探伤、调试台账。
四、主流适配搭建场景
该系统主打节能闭环、高精度恒温、无气体散排、低现场安全风险，优先适配高精密、高合规管控等级场景：
-
医用生物样本库房：血袋、干细胞生物样本长期恒温储存集群控温；替代传统开式液氮罐集群，降低库房缺氧风险、减少液氮耗材消耗；
-
高端环境试验实验室：配套液氮高低温快速温变试验系统，提供稳定闭环冷源，提升温变曲线精准度；
-
精细化工低温反应工况：医药原料药合成、低温催化反应釜闭环恒温换热；易燃易爆车间无散排介质，防爆安全性更高；
-
航空航天军工精密设备冷却：精密机载零部件环境模拟冷却，密闭机房无废气排放；
-
半导体制程温控：芯片封装、精密仪器超精密恒温冷却，控温稳定性满足半导体行业标准。
五、系统运行风险与搭建阶段防控措施
闭式系统整体安全性远优于开式液氮系统，风险主要来源于施工搭建不规范、低温应力形变、自控配件老化三类：
5.1 闭环管路低温渗漏风险
管路焊接缺陷、低温密封垫选型不达标，长期冷热循环后出现焊缝渗漏；搭建阶段必须完成无损探伤、分段保压试验；选用专用耐超低温密封配件，从施工源头规避液氮泄漏、人员冻伤风险。
5.2 闭环内压超压爆炸风险
全密闭回路介质受热膨胀容易造成系统压力超限；搭建阶段必须配套多级应急泄压旁路、背压稳压阀；联锁中控超压自动泄放程序，防止承压部件崩裂。
5.3 管路冻堵循环不畅风险
施工残留水汽、管路杂质极易造成换热器、细分支管路结冰堵塞；搭建收尾必须完成高纯氮气吹扫除湿，前置加装精密过滤组件。
5.4 机房环境安全风险
极端故障介质泄放情况下少量氮气溢出；机房配套通风、氧浓度报警装置；设备统一做防静电接地施工。
六、闭式VS开式液氮温控系统性能对比
|
对比项目 |
闭式液氮循环温控系统 |
传统开式液氮温控系统 |
|---|---|---|
|
介质运行模式 |
全密闭循环复用，无外泄 |
常压开式换热，氮气直接排放 |
|
液氮耗材消耗 |
损耗极低，仅少量系统补加 |
消耗量高，需要频繁人工补液 |
|
控温精度 |
±0.5℃
高精度稳态控温 |
±2~3℃
温场波动大 |
|
现场安全风险 |
无组织排放少，缺氧风险极低 |
氮气聚集，易发生人员窒息事故 |
|
搭建运维成本 |
前期搭建施工成本高，后期运维成本极低 |
前期投入低，长期耗材+人工成本偏高 |
|
适用场景 |
精密医用、军工、半导体闭环工况 |
普通粗放工业临时降温工况 |
七、后期运维规范与设备服役年限
7.1 日常巡检（班组每日执行）
登记系统循环压力、进出口温度、储罐液位、泵体运行工况；排查管路保温、接头结霜情况；校验报警设备在线状态。
7.2 月度专项维保
校准自控传感器、调压阀门；清理管路前置过滤器；检查管路膨胀节、密封垫片工况；测试应急泄压联锁程序。
7.3 年度第三方检测验收
第三方机构对承压管路、储罐做低温探伤和承压校验；检测系统密闭性；复核电气接地和联锁逻辑；优化PID控温参数。
7.4 服役年限管控
标准合规搭建工况下，整套闭式液氮循环温控系统安全服役年限8年；满6年开展全回路无损探伤，老化管路及附件批量更换，规避超期运行风险。
闭式液氮循环温控系统通过标准化模块化搭建，完美解决传统开式液氮温控系统能耗高、安全隐患多、控温精度差、运维繁琐的行业短板；凭借介质闭环复用、高精度恒温、低现场风险、易集群管控的核心优势，成为高端实验室、医用样本库、防爆精细化工场景的优选深低温温控方案。该系统核心瓶颈为前期工程搭建和设备采购投入偏高，适合长期连续运行、高管控标准的工况落地。工程搭建阶段严格遵循低温管道施工国标、做好承压密闭验收；运行阶段落实常态化分级维保，可实现整套系统长年无故障闭环稳态运行，大幅降低项目长期综合运营成本。
