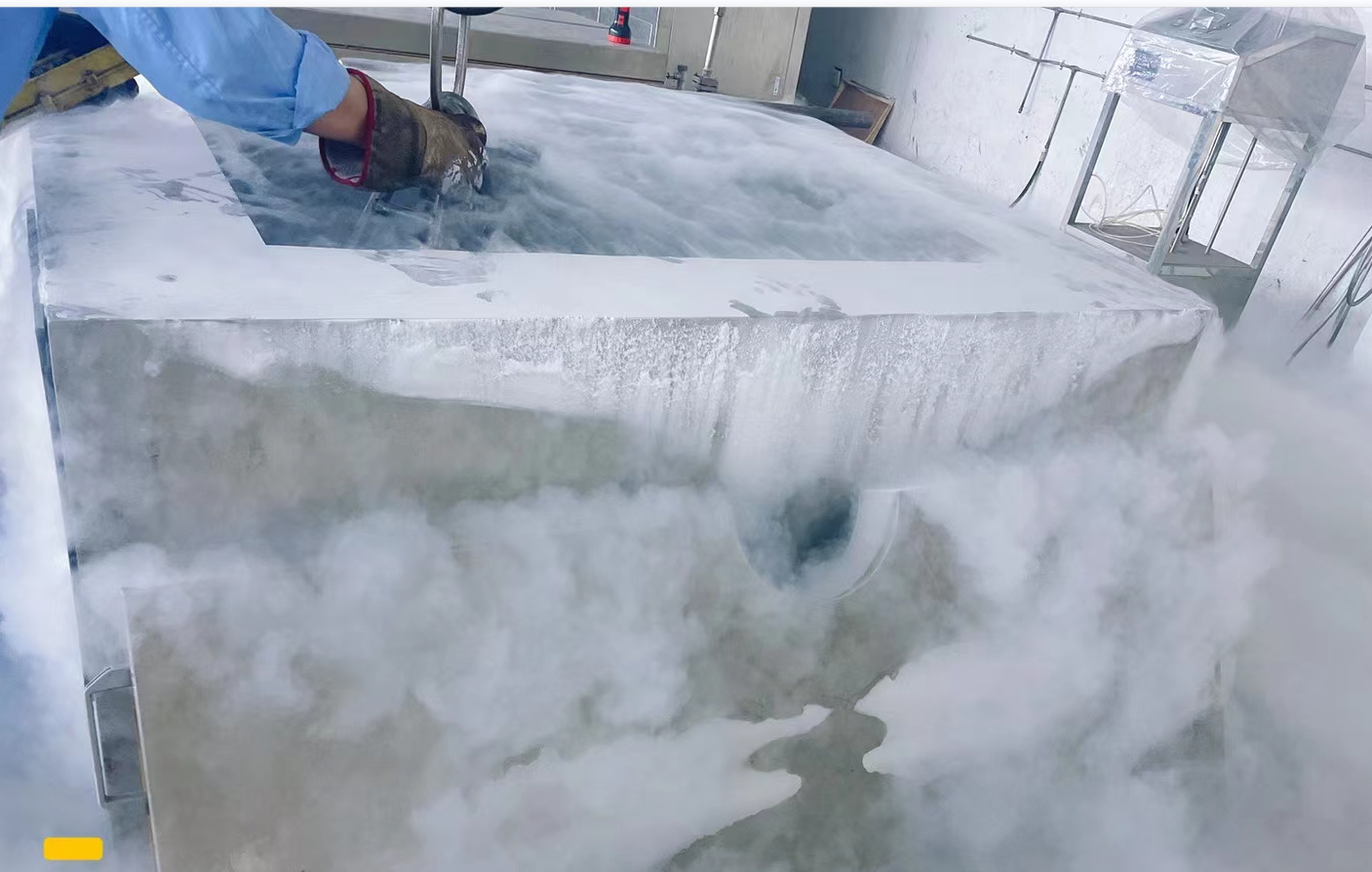

在整套工艺参数体系内，冷处理保温时长是容易出现经验偏差的关键指标。保温时间不足，工件芯部无法达到设定温度，组织转化不充分;保温时间过度延长，会增加液氮消耗、拉长生产周期，部分材料还存在应力失衡风险。
一、决定冷处理时长的核心因素
1. 工件截面尺寸与导热条件
冷处理保温时长首要目标：保证工件芯部温度达到工艺设定低温，而非仅箱体温度达标。薄壁小件内外温度同步快，所需保温时间短;厚大工件、实心辊类、大型模具，热量传导缓慢，需要预留充足均温时间。批量装载工况下，工件堆叠紧密、箱体装载率偏高时，箱内气流循环受阻，换热效率下降，保温时间应适度延长。工件不可紧贴箱体内壁、液氮喷射区域，防止局部过冷，同时阻碍整体均温。
2. 金属材质种类与热处理前置工艺
不同合金成分钢材，马氏体转变终止温度存在差异，对低温保温时长需求不同。淬火后工件应尽快开展深冷处理，工件在室温长时间搁置，残余奥氏体发生稳定化，即便延长保温时间，相变效果也难以恢复。形状结构复杂、厚薄悬殊的工件，可采用 “回火 — 深冷 — 终回火” 工艺路线，降低开裂风险，同时匹配对应的保温周期。
3. 产品性能目标定位
仅追求常规硬度提升、一般性耐磨需求，可采用基础保温时长;面向精密量具、主轴、精密模具、高速切削刀具等对长期尺寸稳定性要求较高的工件，需要加长保温周期，辅助组织持续稳定;承受交变载荷、冲击工况的零部件，工艺时长需结合材料冲击韧性试验结果校准，避免盲目长时间低温处理。
4. 液氮深冷箱设备性能
配备强制循环风道、温度均匀性良好的深冷箱，腔内温度场波动小，工件均温速度更快。老旧设备循环风量不足、密封性能下降，箱内存在低温死角，同等工件条件下，保温时间建议适当增加。
二、各类金属工件冷处理保温时间参考规范
说明：以下时长为到达设定深冷温度后的恒温保温时间，不含升降温阶段;降温速率建议控制 0.5～5℃/min，回温速率 2～5℃/min;常规工艺温度区间 - 120℃～-190℃，依据材料调整。
小型薄壁工件(厚度<30mm，刀具、小冲头、小型标准件) 轴承钢、通用模具钢：保温 1～3h 高速钢小型刀具：保温 3～6h 硬质合金小件：保温 2～4h 适用：钻头、铣刀、小型镶件、精密标准零件。
中型工件(厚度 30～100mm，中小型模具、轧辊、齿轮) 合金模具钢(DC53、Cr12MoV 等)：保温 4～8h 高碳轴承钢、渗碳零件：保温 3～6h 高速钢中型刃具：保温 6～12h
厚大实体工件(厚度>100mm，大型锻模、冷轧辊、主轴) 保温区间 6～16h。工件截面越大，取区间上限;大批量密集装炉，额外增加 1～3h 均温时间。
高稳定性精密零部件(量规、精密丝杠、航空精密构件) 在基础时长之上，可采用 8～18h 保温方案;部分工况可采用两次深冷循环，每次保温完成后回温至室温，再次降温保温，进一步优化尺寸稳定性。
三、升降温阶段时间配套要求
完整深冷流程分为降温、恒温保温、升温三段，不能只关注保温时长。
降温阶段：禁止极速降温。复杂模具、硬质合金工件优先采用≤2℃/min 梯度降温，避免巨大温差诱发微裂纹。工件越大、外形越复杂，降温速率越保守。
恒温保温：箱体达到目标温度≠工件芯部达标，建议在箱温达标后，预留一段均温时间再开始计算标准保温时长。
升温阶段：保温结束后缓慢回升至室温，不建议直接开门急速回温。工件完全回升至室温后，及时安排回火工序，充分释放深冷产生的组织应力。
四、现场常见工艺误区
统一套用固定时长，不分工件大小与材质。很多工厂直接照搬单一保温参数，厚大件处理不足、小件过度处理，造成品质波动与能耗浪费。
忽略装炉方式，工件密集堆叠，冷气无法流通，名义保温时间充足，实际芯部温度不达标。
只延长保温时间，不控制升降温速度。单纯拉长保温周期无法弥补冷热冲击带来的缺陷，甚至提升工件开裂概率。
深冷处理完成直接出料，不等回温、不及时回火。低温下形成的组织应力得不到释放，后续加工与使用过程容易变形。
五、工艺调试建议
新材质、新规格工件优先小批量试产，可预埋温度探头监测工件芯部温度，确定工件真正冷透所需时间，建立本厂工艺台账。
做好工艺记录：材质、工件厚度、装炉数量、升降温曲线、保温时长、处理后硬度与尺寸检测数据，持续优化参数。
若工件处理后出现尺寸离散性大、耐磨提升不明显，优先核查均温条件与保温时长是否充足;若出现开裂倾向，优先下调升降温速率，而非缩短保温时间。
金属液氮深冷箱冷处理时间不存在通用固定标准，核心原则是保证工件芯部充分达到工艺温度，兼顾组织转化效果与生产经济性。工艺人员需要结合工件截面、材料牌号、设备工况、产品性能需求综合设定保温时长，并搭配合理的升降温曲线。合理管控整套时序参数，才能稳定发挥深冷工艺价值，平衡产品品质、生产效率与液氮运行成本。
