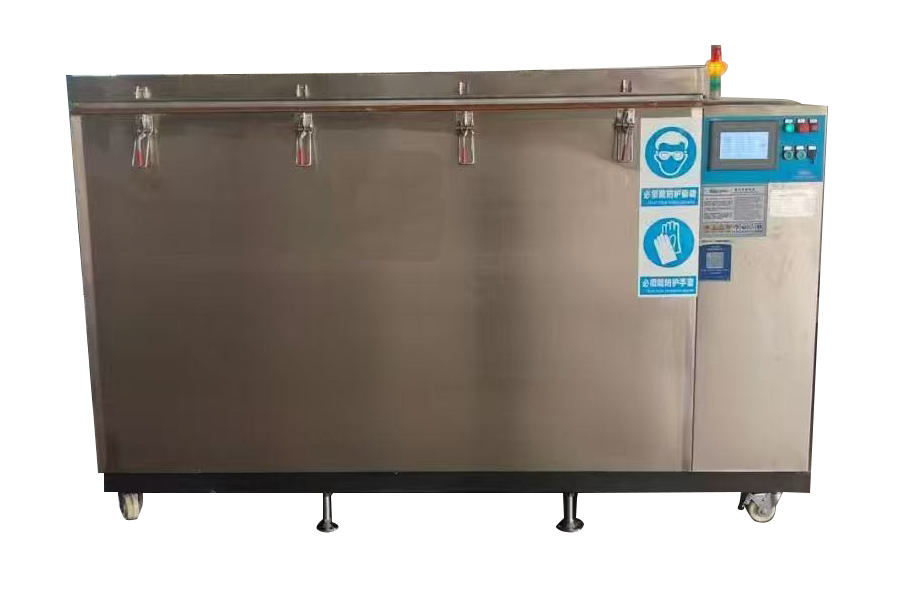

在工模具深冷改性、零部件冷装配、材料低温性能测试等工艺场景中，常规液氮深冷设备多依靠人工定时补液，容易出现液位不足造成箱体升温、补液过量增大液氮消耗、人员值守成本高等问题。液位控制型液氮深冷箱依托液位闭环自控体系，无需持续人工干预，自动维持箱内液氮液位稳定，保障低温工艺持续平稳运行。
一、液位自控系统整体硬件组成
整套控制系统遵循实时采集 — 逻辑运算 — 执行输出 — 安全保护闭环架构，主要分为四大单元，所有接触低温介质的元器件均适配 - 196℃液氮工况。
液位信号采集单元 核心部件为低温型液位传感器，主流选用电容式液位探头，直接布置在深冷箱内胆内部，持续采集液氮实时液位，并将物理信号转换为标准 4～20mA 电信号传输至控制器。考虑液氮沸腾引发液面波动，系统配套信号滤波处理;部分工况增加冗余监测方案，降低探头结霜带来的数据偏差。不建议使用普通液位元件直接投入液氮环境，低温收缩、水汽结冰容易造成检测失效。
控制运算单元 一般采用 PLC 搭配触摸屏作为控制中枢，操作人员可在人机界面完成参数设定、状态查看、历史数据调取。控制器持续对比实时液位与预设阈值，输出开关指令，同时集成故障判断、延时防抖、声光报警功能。系统支持本地操作，部分机型可拓展通讯接口，实现远程状态监控。
执行输送单元 由低温常闭电磁阀、真空保温输液管路、外部液氮供给储罐构成。外部液氮储罐分为自增压型与配套低温输送泵两种方案：自增压储罐依靠罐内汽化产生压差输送液氮，不需要额外动力，适合中小型箱体;大容积深冷系统可搭配低温补液泵，提升输送流量稳定性。电磁阀接收控制器信号完成管路通断，断电状态下自动关闭，规避液氮泄漏风险。
安全辅助保护单元 包含箱体压力监测、供给管路防冰堵逻辑、液位异常报警、超温联锁保护。当液位长时间低于安全下限、管路流通异常时，系统触发声光提醒，部分工况可联动停机，避免工件因温度波动出现工艺缺陷。
二、液位自动控制核心工作逻辑
液位控制型深冷箱采用双阈值区间控制方式，也是行业成熟可靠的自控方案，完整运行流程如下：第一步，工艺前期参数设置。操作人员在触摸屏设定两组关键液位数值：补液下限(启动液位)、停止上限(停止液位)。上下限之间预留合理区间，防止液面小幅波动造成电磁阀频繁启停，延长阀门使用寿命。第二步，不间断实时监测。液位传感器持续采集箱内液氮液位数据，持续向 PLC 传输信号;控制器持续刷新液位数值，完成信号滤波，过滤液氮沸腾带来的瞬时波动信号，避免误触发。第三步，自动补液启动。随着液氮持续吸热汽化，液位逐步下降;当实测液位到达预设补液下限，控制器输出信号，打开低温电磁阀，依靠储罐压差或者补液泵将液氮输送至深冷箱内胆。第四步，补液自动终止。补液过程中传感器持续反馈液位变化，当液位回升至停止上限，控制器立即切断输出指令，电磁阀关闭，补液流程结束。第五步，循环待机监测。系统进入持续监测状态，等待液位再次下降至启动阈值，重复整套补液流程，从而将液氮液位稳定在设定区间内。
整套流程全程自动化运行，正常工况下无需人工干预。箱体内部稳定的液氮液面，能够维持均匀低温环境，减少温度起伏对深冷工艺的影响。
三、液位控制与箱体温度之间的协同关系
很多使用者容易将液位控制与温度控制相互独立看待，二者存在较强联动关系。液位控制的本质是稳定箱体内部冷源总量。当液氮液位过低，液相液氮减少，箱内依靠气相维持低温，温度容易向上漂移;持续稳定的液位，能够保障箱内具备充足冷量，缩小空间温差。需要区分两种控制模式：
液位优先模式：多用于长时间恒温浸泡深冷工艺，优先保证液氮液面高度，依靠稳定液位实现恒温，适合硬质合金、轧辊深冷处理。
温位联动模式：兼顾温度与液位双重信号，控制器同时采集箱内温度与液位。在液位充足前提下，结合温度信号调节液氮补给节奏，适合升降温速率有严格要求的材料低温试验。
实际调试过程中，不能单一依靠液位参数，需要结合工艺允许的温度波动范围，匹配合理的液位上下限。
四、现场调试关键要点
自控系统能否稳定运行，参数调试与硬件安装起到关键作用，现场可重点参考以下内容：
液位阈值合理设定 上下限差值不宜过小，差值偏小容易造成阀门频繁启闭;差值过大，单次补液量较多，箱内温度波动会随之变大。可根据箱体容积、液氮日均消耗量进行微调。
传感器安装规范 探头安装位置避开液氮直接喷淋区域，减少液体冲击造成信号扰动;定期清理探头表面冰霜，冰层覆盖会改变检测参数，引发液位显示失真。每年定期对液位传感器进行校准，抑制零点漂移。
防冰堵程序启用 低温管路容易积聚水汽结冰堵塞，可启用控制器内置脉冲吹扫逻辑，定期短时间启闭电磁阀，利用压力波动缓解管路结冰;外部管路做好保温，减少空气中水汽凝结。
补液流量匹配 自增压储罐需合理调节增压压力，压力过高补液流速过快，液氮冲击加剧汽化损耗;压力过低，补液速度不足，无法及时补足消耗。
五、常见运行异常与处理思路
达到下限液位，系统不启动补液 排查方向：传感器结霜、信号线路松动、参数被误修改、电磁阀供电异常。优先查看触摸屏实时液位数值是否和实际液位保持一致，数值偏差较大则重点检修液位探头。
液位到达上限，持续补液无法关停 多为电磁阀内部密封失效、阀芯卡滞，或是控制器输出信号故障。及时关闭外部储罐总阀门，停机检修阀门元件。
液位波动频繁，阀门反复启停 主要原因：上下限区间设置过小、信号滤波时长不足、箱体密封较差，外界热负荷持续大幅波动。可适当拉大液位区间，延长信号滤波时间。
六、液位自动控制方案的应用价值
对比人工值守补液模式，液位自控型深冷箱的优势体现在多个层面：
降低人力投入，支持长时间连续不间断生产，适合批量工件连续深冷处理;
稳定的液氮液位减少温度大范围波动，提升批次工件工艺一致性;
按需补液，避免过量加注液氮，合理控制介质消耗;
具备液位异常预警，及时发现供给管路、传感器故障，降低工件报废风险。
液位控制型液氮深冷箱自动控制，依托液位闭环反馈系统，通过传感器、控制单元、执行机构协同工作，实现液氮补给自动化。设备稳定运行离不开合理的硬件选型、准确的参数调试与常态化维护。在实际生产中，操作人员需要结合箱体容积、工艺保温时长、现场环境热负荷综合设置控制参数，充分发挥自控系统作用，保障深冷工序稳定、高效开展。
