金属液氮深冷箱是将工件置于 - 196℃液氮环境中进行深冷处理的专用设备，广泛应用于高速钢刀具、模具钢、硬质合金、轧辊、阀门零件等金属材料的组织稳定化处理。自动补液功能是深冷箱实现长时间无人值守运行的核心，其整套设备由深冷箱主体、液氮储存供给单元、自动控制单元、输送管路与执行阀组、传感监测系统、安全保护系统以及数据记录模块七大子系统构成。各单元之间通过信号联锁和管路连接形成闭环，共同完成降温、恒温、补液和安全防护的全流程自动化运行。
一、深冷箱主体

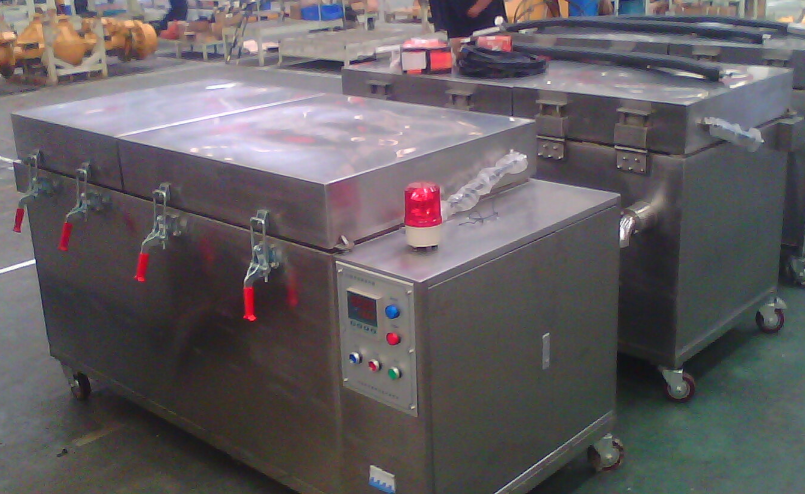

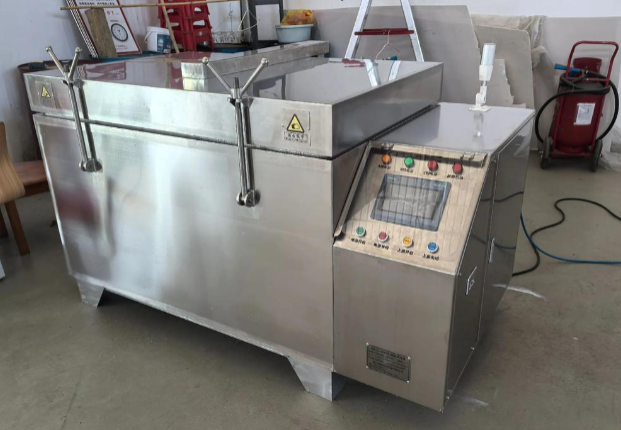

深冷箱主体是容纳工件并提供低温环境的腔体，通常采用方形或矩形结构，内胆材质为 304 或 316L 不锈钢，外壁为冷轧钢板喷塑处理，中间填充多层绝热材料（如珠光砂、真空粉末或聚氨酯发泡），以降低冷量损耗。箱门采用硅橡胶或氟橡胶密封条，配合压紧锁扣实现密封。内部设有工件搁架或导轨，部分型号配备循环风机，通过强制对流使箱内温度均匀性控制在 ±2℃至 ±5℃范围内。
箱体容积从 50L 到 2000L 不等，对应冷冻能力约 80kg 至数吨。深冷箱底部或侧面预留液氮进液口、回气口和传感器安装接口，这些接口是自动补液系统接入箱体的物理基础。进液口通常延伸至箱体底部并配有喷淋头或扩散器，使液氮均匀汽化吸热，避免局部过冷冲击工件。
二、液氮储存供给单元
液氮储存供给单元负责为深冷箱提供稳定的液氮来源，常见配置有两种形式。
第一种是自增压液氮罐。罐体为双层真空绝热结构，内置增压盘管和增压阀，通过少量液氮汽化产生 0.05MPa 至 0.3MPa 的内压，将液氮压出罐体输送至深冷箱。自增压罐无需外部动力，容积规格涵盖 30L、50L、100L、175L、200L 等，日蒸发率通常低于 2%，适合中小型深冷箱的连续供液。班德（Bender）等品牌的自增压液氮罐在工业深冷场景中应用较多，其罐体配备液位计和压力表，便于操作人员直观判断剩余液氮量。
第二种是大型固定式液氮储罐配合低温泵。当深冷箱容积较大或多台设备集中供液时，采用 5m³ 至 50m³ 的真空粉末绝热储罐，通过低温离心泵或压差方式向各深冷箱分配液氮。这种方式需要配套汽化器和调压阀组，初始投资较高但单位液氮成本更低，适合规模化热处理车间。
无论采用哪种形式，储存单元出口处均需安装截止阀和过滤器，防止杂质进入下游管路影响电磁阀正常启闭。
三、自动控制单元
自动控制单元是整套系统的 "大脑"，核心部件为 PLC 控制器或专用温控仪表。工业场景多采用西门子、三菱等品牌的 PLC，配合触摸屏实现参数设定和状态显示；中小系统也可使用集成式温控仪（如横河 UT35A 系列），自带液位控制界面和 RS485 通讯接口。
控制单元的核心逻辑包括温度闭环控制和液位闭环控制两条回路。
温度回路采用 PID 算法，操作人员设定目标温度（如 - 120℃、-160℃或 - 196℃）后，温度传感器实时反馈箱内温度，控制器根据偏差大小调节液氮阀门开度。降温阶段阀门全开快速供冷，恒温阶段减小开度并可启动电加热补偿冷热对冲，升温阶段关闭液氮仅靠加热回升。PID 参数可根据工件热容量和箱体容积进行自整定或手动调整。
液位回路则监测深冷箱内液氮液面高度，预设补液下限和停止上限两个阈值。当液位降至下限时，控制器输出信号开启补液电磁阀；液位升至上限时关闭阀门停止补液。为防止液氮沸腾导致液面波动引起阀门频繁启停，控制程序中通常加入延时滤波和迟滞区间（如 ±2% 液位宽度），确保执行机构动作稳定。
四、输送管路与执行阀组
液氮从储存单元到深冷箱的输送管路必须采用低温适配设计。常用管路为真空绝热软管（俗称 "液氮软管"）或真空硬管，内层为 304 不锈钢波纹管，外层为不锈钢编织网或硬管外壳，中间为高真空夹层，可将管路表面结霜和液氮汽化损耗控制在较低水平。管路长度根据设备布局确定，接头采用 KF 法兰或螺纹连接，配合聚四氟乙烯（PTFE）或金属垫片密封。
执行阀组是自动补液的 "手脚"，主要包括以下阀门：
低温电磁阀是补液动作的直接执行元件，阀体采用 316L 不锈钢，密封件为 PTFE 或聚酰亚胺，可在 - 196℃环境下正常启闭，响应时间通常小于 100ms，公称通径 DN6 至 DN25 不等，工作压力覆盖 0 至 6.4MPa。电磁阀选型需与储存罐工作压力匹配：小型自增压罐（0.1MPa 至 0.3MPa）适配低压型电磁阀，中型罐（0.3MPa 至 1.0MPa）适配中压型，大型储罐系统则需更高压力等级。
比例调节阀用于需要精确控制补液流量的场景，可根据 PID 输出信号线性调节阀门开度，实现 0.5L/min 至 5L/min 范围内的流量连续调节，避免大流量补液造成箱内温度骤降和工件热冲击。
排气阀和过溢保护阀是安全辅助阀门。补液前开启排气阀将管路和箱体内升温的氮气排出，避免加液过程中压力升高导致温度波动；过溢保护阀在液位异常升高时自动切断补液，防止液氮溢出。部分系统还配置热气旁路阀，在停止补液后将管路中残留液氮吹回储罐或汽化排出，防止管路冻堵。
五、传感监测系统
传感监测系统为控制单元提供决策依据，主要包括温度传感器和液位传感器两类。
温度传感器多采用铂热电阻（PT100 或 PT1000），测量范围 - 200℃至 + 200℃，精度 A 级（±0.15℃至 ±0.3℃），安装在箱内回风位置以反映腔体真实温度。高精度场合可增加多点测温，分别监测工件区、箱壁和回气温度，用于评估温度均匀性。
液位传感器是自动补液的关键检测元件，金属深冷箱内通常采用电容式液位传感器。其原理是利用液氮与氮气介电常数差异，通过探测电容变化判断液位高度，测量精度可达 ±1mm，耐温范围 - 200℃至 + 80℃。电容式传感器为杆状结构，从箱体顶部插入，长度根据箱体内腔深度定制。部分系统也采用压差式液位测量，通过检测液氮柱静压换算液位，结构简单但精度略低。
此外，管路中可安装质量流量计（科里奥利式，精度 ±0.1% 至 ±0.5%）和压力变送器，实时统计液氮消耗量和供液压力，为成本核算和异常诊断提供数据。
六、安全保护系统
液氮深冷设备运行温度极低，且液氮汽化后体积膨胀约 696 倍，安全保护系统不可或缺。
超压保护方面，深冷箱和储存罐均配备安全阀，当内部压力超过设定值（通常 0.05MPa 至 0.1MPa）时自动起跳泄压。箱体还设有爆破片作为二级保护，在安全阀失效时提供最终泄压通道。
缺氧保护方面，设备安装区域应配置氧气浓度检测仪，当环境氧含量低于 19.5% 时发出声光报警并联动排风系统，防止氮气积聚导致人员窒息。
超温保护方面，独立于主控制系统的超温保护器在箱内温度异常升高时切断加热电源并发出报警。液位异常保护则在传感器故障或补液超时后强制关闭电磁阀并报警，防止持续补液造成液氮溢出或设备损坏。
电气安全方面，控制箱具备过载、短路和漏电保护，所有低温区域线缆采用耐低温护套，电磁阀线圈配备防潮处理。
七、数据记录与远程监控
现代深冷箱自动补液系统普遍配备数据记录功能。控制单元可存储温度曲线、液位变化、补液次数和液氮消耗量等运行数据，存储周期从数天到数月不等，支持 USB 导出或通过 RS485、以太网、4G 等通讯方式上传至上位机或云平台。部分系统支持手机 APP 远程查看运行状态和接收报警推送，便于设备管理人员在非工作时间掌握设备运行情况。
数据记录对于工艺追溯尤为重要。深冷处理的工艺参数（降温速率、保温时间、回火温度等）直接影响工件残余奥氏体转变效果和尺寸稳定性，完整的运行曲线可作为产品质量证明文件的一部分，满足航空航天、精密模具等行业的工艺审核要求。
八、整套设备的工作流程
完整的自动补液运行流程如下：操作人员在触摸屏上设定目标温度、保温时间、液位上下限等参数后启动程序，PLC 控制电磁阀开启液氮进入深冷箱，箱内温度快速下降；温度传感器实时反馈，PID 调节阀门开度维持恒温；随着液氮自然蒸发消耗，箱内液位逐渐下降，当降至预设下限时液位传感器触发信号，PLC 开启补液电磁阀，自增压罐或储罐中的液氮经真空管路补入箱内；液位升至上限后电磁阀关闭，补液完成；如此循环直至保温时间结束，系统进入升温阶段，关闭液氮阀门，启动加热和风机使箱内温度回升至室温附近，程序结束。整个过程无需人工干预，单次补液量和补液间隔由箱体绝热性能和环境温度决定。
九、选型与使用要点
选型时需根据工件尺寸和批量确定深冷箱容积，根据日处理量和液氮消耗速度选择合适容积的储存单元，根据温度精度要求决定是否配置比例阀和多点测温。管路布局应尽量缩短输送距离，减少弯头和接头数量，以降低液氮在管路中的汽化损耗。日常维护需定期检查真空管路的绝热性能（表面是否大面积结霜）、电磁阀启闭是否灵活、传感器校准是否在有效期内，以及安全阀和爆破片的铅封是否完好。建议每半年对液位传感器进行一次比对校准，每年对安全阀进行一次校验，确保自动补液系统长期稳定运行。
