金属液氮深冷箱自动补液系统的安装质量直接决定后续运行的稳定性和补液精度，现场部署涉及设备就位、管路连接、电气接线、参数整定和联动试车五个环节，每个环节都有明确的技术规范和操作要点。安装不当可能导致管路冷损过大、电磁阀启闭失灵、液位信号漂移等问题，轻则增加液氮消耗，重则引发补液失控和安全隐患。
一、设备就位与环境要求

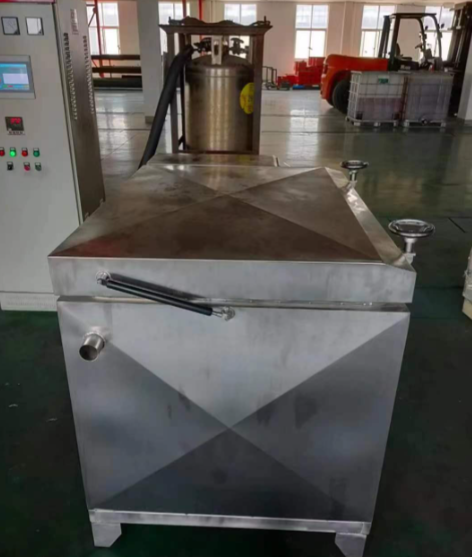

深冷箱应安装在水平坚实的混凝土地面上，地面承重需满足箱体满载重量（含工件和液氮），设备四周预留不小于 0.8 米的操作和检修空间，箱门开启方向应避开人员通道。自增压液氮罐或储罐应放置在深冷箱附近，输送管路越短越好，一般控制在 3 米以内，最长不超过 8 米，以减少管路冷损。储存罐底部需垫高 10 至 15 厘米，便于底部阀门操作和检漏。
安装区域需具备良好的自然通风或机械排风条件，每小时换气次数不低于 6 次，空间氧含量应保持在 19.5% 以上。环境温度宜控制在 5℃至 35℃之间，避免阳光直射和热源辐射，环境温度波动过大会加剧液氮自然蒸发并影响控温精度。地面应做防滑处理，液氮泄漏区域不得设置地坑或封闭凹槽，防止低温氮气积聚。
二、输送管路连接规范
液氮输送管路采用真空绝热软管或硬管，连接前需检查管路两端接头是否清洁，KF 法兰密封面不得有划痕和异物，密封圈采用氟橡胶或金属铜垫圈。管路连接时先对准法兰，对角均匀拧紧螺栓，力矩按法兰规格执行（DN25 法兰约 15 至 20N・m），不得单边受力导致密封面偏斜。
管路走向应保持一定坡度，向深冷箱方向下倾约 1° 至 3°，便于液氮自然流动和残液排出。管路不得出现 U 形低点积存液氮，也不得过度弯曲，真空软管弯曲半径不小于管径的 8 倍。管路与墙体、设备外壳之间保留 20 毫米以上间隙，避免冷桥传热。长距离管路需设置管支架，支架与管路之间垫入木质或聚四氟乙烯隔热块，防止金属接触形成冷桥。
管路连接完成后进行气密性试验，通入 0.2MPa 至 0.3MPa 干燥氮气，保压 30 分钟压力降不超过 0.01MPa 为合格，同时用肥皂水检查各接头无气泡。合格后抽真空或用氮气吹扫置换管路内空气，防止空气中水分在低温下冻结堵塞管路。
三、电气接线与信号回路
控制箱电源采用三相五线制或单相三线制，接地电阻不大于 4Ω，电源线截面根据设备总功率选取，一般不小于 2.5mm²。电磁阀接线采用耐低温电缆，从控制箱接线端子排引至电磁阀线圈，线路穿金属软管保护，接头处做防水防潮处理。电磁阀线圈额定电压需与控制输出匹配（常见 DC24V 或 AC220V），极性不可接反。
温度传感器（PT100）采用三线制接线，补偿导线沿管路敷设，远离动力电缆至少 200 毫米，避免电磁干扰。液位传感器信号线采用屏蔽电缆，屏蔽层单端接地。所有传感器接线完成后用万用表测量回路电阻，PT100 在室温下阻值约 110Ω 左右，电容式液位传感器需确认供电和信号输出正常。
控制箱与上位机或云平台的通讯线采用屏蔽双绞线（RS485）或超五类网线（以太网），通讯距离超过 1200 米时需增加中继器。接线完成后逐项核对端子号与图纸一致，确认无短路和虚接后方可通电。
四、参数设定与单机调试
通电后先进入控制界面，依次设定以下参数：目标温度根据工艺要求设定（常见 - 120℃至 - 196℃），降温速率一般控制在 1℃/min 至 5℃/min，保温时间按工件材料和尺寸设定（高速钢通常 2 至 4 小时，模具钢 4 至 8 小时）。液位下限设定为箱体有效液位的 20% 至 30%，上限设定为 70% 至 80%，迟滞宽度设为 ±2% 至 ±5%，防止阀门频繁动作。
PID 参数初始值可按经验设定：比例带 P=20% 至 50%，积分时间 I=60 至 180 秒，微分时间 D=10 至 30 秒，首次运行后根据温度曲线进行自整定或手动微调。补液延时滤波设为 3 至 5 秒，过滤液面波动干扰。
单机调试先分别测试各执行元件：手动开启电磁阀确认阀芯动作有清脆吸合声，液氮流出正常；手动启动加热和风机确认运转方向正确；模拟液位下限信号确认补液启动，模拟上限信号确认补液停止；模拟超温、超压、传感器故障等报警信号，确认对应保护动作和报警输出正常。
五、联动试车与验收
单机调试合格后进行联动试车。装入相当于工件热容量的试验负载（可使用钢块或铁块），启动自动程序，全程记录温度曲线、液位变化和补液动作。降温阶段观察温度下降速率是否符合设定，恒温阶段温度波动应控制在 ±2℃以内，补液动作应在液位降至下限时准确启动，升至上限时及时停止。
连续运行不少于一个完整工艺周期（含降温、恒温、升温），记录液氮消耗量并与理论值对比，偏差超过 15% 时需检查管路绝热和阀门内漏情况。试车过程中检查管路表面结霜情况，正常情况下真空管路表面仅有轻微结霜或无霜，若出现大面积结霜或结冰说明真空失效，需更换管路。
