在精密机械装配、模具制造、轴承配套、液压配件组装等工业领域，液氮冷装配是替代传统压装、热装的主流精密装配工艺。该工艺利用低温液氮（-196℃）对轴类、衬套、销钉等工件进行低温收缩，产生临时装配间隙，完成贴合装配后，工件常温回弹形成稳定过盈配合，具备工件无损伤、同轴度精度高、装配稳定性好的特点。
装配公差的精准把控是冷装工艺的核心，公差数值不合理易出现装配卡滞、配合松动、工件变形等问题。本文结合行业通用实测数据与加工装配标准，整理实用的液氮冷装配公差对照规范，同时配套工艺实操要点、误差控制方法，为一线加工、装配技术人员提供落地参考。
一、液氮冷装配工艺核心原理与适用场景
液氮冷装配属于低温收缩过盈装配工艺，通过超低温环境改变金属工件物理尺寸，工件低温收缩后尺寸小幅减小，形成可控装配间隙，顺利装入配合孔位后，随温度自然回升，工件逐步恢复原始尺寸，与基体形成均匀紧密的过盈配合。相较于热装工艺，全程低温作业，不会改变工件热处理性能、金相组织及表面硬度，可规避高温变形、氧化烧损等问题；相较于直接压装，无挤压划伤、硬压形变隐患，适配高精度零部件装配。
常规适用场景：带密封件、电子元件的精密组件、薄壁衬套、精密导柱导套、轴承内外圈、大型机械定位销、不锈钢异形配件等无法高温加热、禁止强力压装的工件装配。
二、常用材质液氮低温收缩参数参考
不同金属材质的低温线性收缩系数差异较大，是公差匹配的基础依据。以下为行业实测通用收缩数据（环境温度25℃，液氮恒温浸泡至工件整体-190℃~-196℃），适配常规精密装配工况。
碳素钢（45#、40Cr）：线性收缩系数11.7μm/m/℃，每25mm外径工件低温收缩约0.064mm，百毫米长度收缩量约0.25~0.28mm
不锈钢（304、316）：线性收缩系数17.3μm/m/℃，每25mm外径工件低温收缩约0.095mm，百毫米长度收缩量约0.28~0.30mm
合金钢（20CrMnMo、轴承钢）：线性收缩系数12.5μm/m/℃，百毫米长度收缩量约0.26~0.29mm
三、液氮冷装配实用公差对照表
本表结合常规工件尺寸、材质收缩量、装配工艺余量制定，适配基孔制配合体系，涵盖主流精密装配尺寸区间，可直接用于车间工艺编制、工件公差校核与装配参数设定。表中装配间隙为低温装配有效间隙，回弹后过盈量满足常规机械紧固、传动定位使用需求。
|
工件公称直径（mm） |
适配材质 |
低温装配间隙（mm） |
常温回弹过盈量（mm） |
推荐配合公差 |
适配装配场景 |
|---|---|---|---|---|---|
|
5~20 |
碳钢、轴承钢 |
0.03~0.08 |
0.01~0.05 |
H7/p6、H7/k6 |
小型定位销、精密导柱、微型衬套 |
|
20~50 |
碳钢、合金钢 |
0.08~0.15 |
0.05~0.10 |
H7/r6、H7/s6 |
常规轴承、模具导套、液压销轴 |
|
50~100 |
碳钢、不锈钢 |
0.15~0.25 |
0.10~0.18 |
H8/s7、H8/t7 |
大型衬套、设备主轴配件、工程机械定位件 |
|
100~200 |
合金钢、不锈钢 |
0.25~0.40 |
0.18~0.30 |
H8/u7、H9/t8 |
重型机械配件、大型模具组件、设备基座衬套 |
补充说明：薄壁工件（壁厚≤5mm）需适当减小回弹过盈量，降低装配后形变风险；高频运动、重载工况工件可小幅提升过盈量，保障配合稳定性。
四、公差匹配核心原则与修正方法
1. 公差匹配核心原则
液氮冷装配的公差设计核心是“低温间隙可控，常温过盈稳定”。装配间隙不宜过小，否则易出现工件未完全到位、卡滞卡死情况；间隙不宜过大，避免工件回弹后过盈量不足，出现配合松动、运行偏移问题。同时需遵循材质适配原则，不锈钢收缩率更高，同等尺寸下可适当微调装配间隙，保证配合一致性。
2. 现场公差修正要点
环境温度修正：车间温度低于15℃时，工件基础温度偏低，低温收缩量小幅减小，可将装配间隙上调0.02~0.05mm；车间温度高于30℃时，间隙可小幅下调，避免过盈量超标。
工件壁厚修正：厚壁工件（壁厚≥10mm）低温收缩均匀，可直接参照标准公差；薄壁、异形工件收缩存在轻微不均，需缩小10%~20%过盈量，防止装配后变形、圆度超差。
装配时效修正：工件液氮浸泡取出后，常温暴露时间越长，温度回升越快，有效装配间隙越小，需严格控制装配时间，小件30s内、大件60s内完成装配，避免间隙衰减影响装配精度。
五、配套工艺实操规范

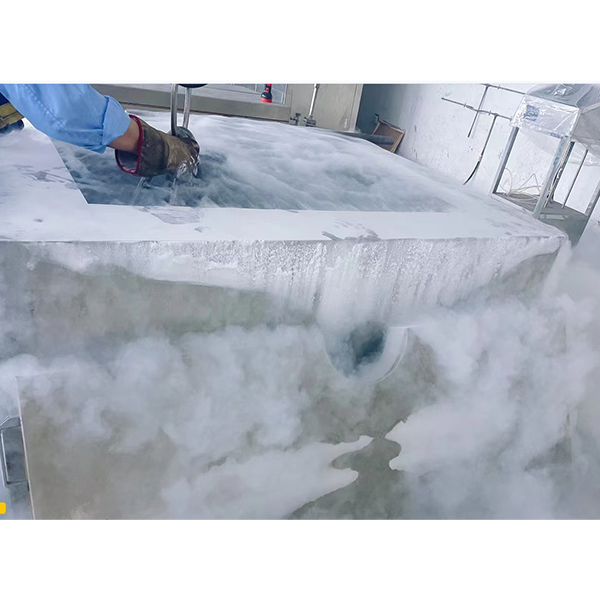

1. 低温冷却时间控制
冷却时长以工件整体温度达标为准，无需过度浸泡，防止资源浪费与工件应力异常。常规10~20mm厚度碳钢工件浸泡15~20分钟，不锈钢工件浸泡20~25分钟，可达到稳定收缩效果，满足标准公差装配需求。
2. 精度检测与装配要求
装配前需检测工件常温实际尺寸、孔位尺寸，核对公差匹配性，杜绝超差工件装配；低温取出工件后，快速清理表面液氮残留与冰霜，垂直平稳装入配合孔位，禁止倾斜、敲击强行装配，避免拉伤配合面、破坏公差精度。
3. 回弹固化养护
装配完成后，工件需自然升温至常温，全程静置不少于2小时，待尺寸完全回弹、配合应力稳定后，方可进行后续加工、调试、负载使用，防止未完全固化的配合结构出现精度偏移。
六、常见公差匹配问题与优化方案
1.
装配卡滞、入位困难：多为低温间隙不足，原因是冷却时间不足、工件未完全收缩。优化方案：延长液氮浸泡时间，复测工件低温尺寸，适当上调装配间隙。
2.
装配后配合松动：回弹过盈量不足，多为初始间隙过大、工件温度回升过快。优化方案：缩小低温装配间隙，缩短工件常温暴露时间，严格匹配对应尺寸公差标准。
3.
工件装配后变形：过盈量偏大、薄壁工件应力集中。优化方案：下调过盈量，针对薄壁工件采用分段冷却、匀速装配工艺。
液氮冷装配的精度核心在于公差体系的精准匹配，不同尺寸、材质、工况的工件，对应的装配间隙与回弹过盈量存在明确区间。本文整理的公差对照表贴合工业实操场景，无需复杂换算即可直接落地使用。在实际生产中，结合车间环境、工件结构、负载工况微调公差参数，同时规范冷却、装配、养护全流程工艺，可有效保障冷装工件的配合精度、结构稳定性与使用寿命，满足各类精密机械的装配质量要求。
