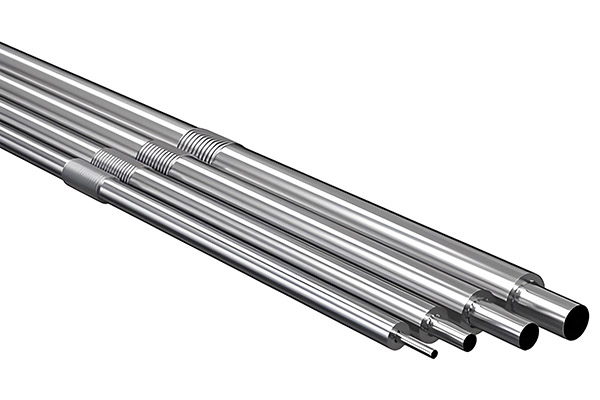

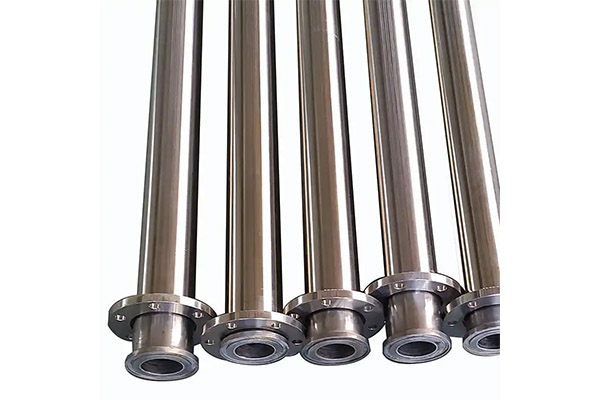

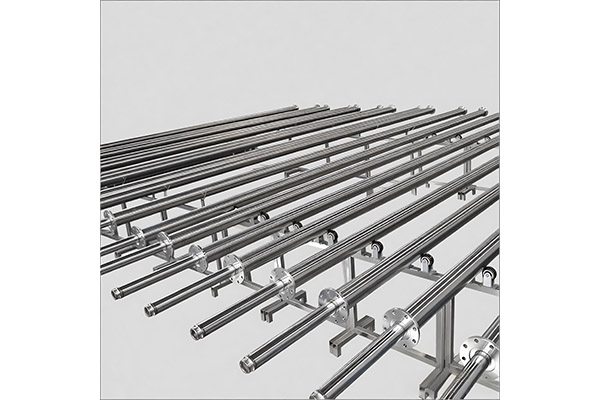

液氮真空管道是专为主干路低温液体传输打造的核心输送管道，采用 304 不锈钢无缝管(内管材质可选 06Cr19Ni10)制造，凭借高真空多层绝热结构设计，成为工业生产、大型低温系统中保障低温介质稳定传输的关键组件。真空绝热管是由内管、外管以及多层绝热材料组成，夹层内多层绝热材料复合而成，以减少辐射传热;夹层抽成高真空状态，以降低对流传热;内外管之间用低导热系数材料隔离，以减少固体传热;使内管冷量损失较低，能充分满足低温液体长距离输送。管道主要应用于干路管道铺设，适配整套低温补液系统、大型低温存储设备连接、工业级深冷处理生产线干路传输等场景，能高效承载液氮(LN₂)、液氧(LO₂)、液氩(LAr)、液氢(LH₂)、液化天然气(LNG)等多种低温介质的长距离、大规模输送需求，确保干路传输的稳定性与有效性。
在核心性能上，液氮真空管道具备卓越的低温耐受与保温能力，设计温度覆盖 - 196℃~-270℃极端低温环境，通过精密工艺实现夹层压力 < 0.004Pa、极致阻隔热量传递，最大限度减少低温介质冷损，保障传输过程中介质状态稳定。规格选择丰富，提供通径 DN15~DN150 全系列适配。可根据干路传输流量、压力需求精准匹配，接口设计灵活，默认支持法兰接口定制，同时可适配各类标准或非标接口需求，满足不同干路系统的安装对接要求，凭借稳固的结构设计与优质材质，具备出色的机械强度和耐用性，适配工业级长期连续运行场景，为各类大型低温传输系统提供可靠、高效的干路输送解决方案。
产品优势
热泄漏损失小和传统保温管道相比仅仅是0.05~0.035倍;

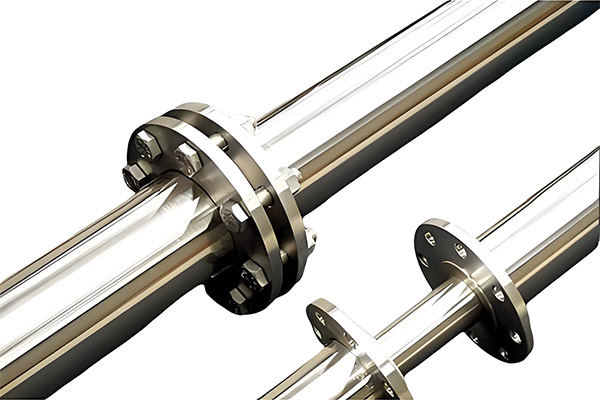

安装方便，即真空承插卡盘连接方式、真空承插法兰连接方式和焊接连接方式;
使用寿命长达15年以上;
不锈钢材质，维护简单。
产品参数
| 规格(mm) | 通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内管 | 20 | 25 | 32 | 38 | 45 | 57 | 76 | 89 | 108 | 133 | 159 | |
| 外管 | 76 | 89 | 89 | 108 | 108 | 114 | 133 | 159 | 168 | 219 | 245 | |
| 工作压力 | 根据用户需要设计 | |||||||||||
| 设计温度 | -196℃/-270℃ | |||||||||||
| 工作介质 | LO2、LN2、LAr、LH2、LNG | |||||||||||
| 内、外管材质 | 06Cr19Ni10、SUS304 (可根据用户要求选择内管材质) | |||||||||||
| 结构形式 | 高真空多层绝热 | |||||||||||
| 夹层压力 | < 0.004Pa | |||||||||||
| 管道真空漏率 | < 2×10⁻¹⁰Pa·L/S | |||||||||||
|
|
|
|
