在金属加工领域，深冷处理常被看作淬火工艺的延伸。它的核心逻辑并不复杂：将淬火后的工件继续冷却到零下温度并进行保温，促使内部残余奥氏体尽可能地转变为更稳定的马氏体，随后通过回火来调整组织。经过这道工序的工模具或精密零件，通常能表现出更好的尺寸稳定性、耐磨性，并在一定程度上延长使用寿命。不过，深冷处理的效果极度依赖操作的规范性，温度、时间和升降温速率中的任何一个环节出问题，都可能让预期效果打折扣，甚至导致工件开裂。下面梳理一套相对通用的详细步骤，供实际作业时参考。
第一步：筛选材料与预处理
并不是所有钢材都适合做深冷处理。这道工艺主要对淬火后含有较多残余奥氏体的高碳高合金钢有效，比如常见的Cr12MoV、Cr12、W6Mo5Cr4V2高速钢，以及部分渗碳钢和轴承钢。如果是低碳钢、奥氏体不锈钢或者铁素体类材料，做深冷处理基本没有意义，因为压根没有那么多残余奥氏体可供转变。
确定材料适合之后，在工件淬火结束后、进入深冷箱之前，必须彻底清洗。表面残留的油污、淬火盐渣或者氧化皮，在-100℃以下的低温环境中会冻结硬化，不光阻碍冷量传导，造成工件内部温度分布不均匀，还可能引发局部应力集中。所以，对待处理件要进行除油、清洗并充分干燥，尽量保持表面洁净。同时检查一下工件有没有肉眼可见的裂纹或尖锐边角，这些位置应力集中明显，必要时可做轻微倒钝或包裹防护。
第二步：控制降温速度，平稳进入低温区
工件不能从室温或者淬火后的余温中直接丢进深冷设备，过大的热冲击会让薄壁、刃口或者截面突变的部位直接崩裂。相对稳妥的做法是遵循“缓冷”原则。现阶段多数专业工厂采用可编程控制的液氮深冷箱，在程序里预先设定好降温斜率，比较常用的速率是每分钟下降1℃到2℃，让工件内外温度尽量均衡地往下走。
如果缺乏自动控温设备，采用干冰加酒精溶液这类手动方式，则要分批次将工件逐渐浸入，或者让工件在低温气体上方预冷一段时间，切忌短时间猛降温度。降温过程中可以关注箱内温度显示，一旦发现液氮流量不稳定导致降温波动剧烈，要及时调整。到达目标温度前的几十度范围内，尤其需要平稳过渡，防止最后一刻因为冷速失控产生附加内应力。
第三步：选择保温温度与时间
保温温度一般有两个梯队。第一梯队是-80℃左右，通常用干冰混合酒精或者工业冷处理设备实现，主要适用于一些合金含量不算太高、对残余奥氏体转变推动力要求没那么大的钢种。第二梯队是-150℃至-196℃的深冷区间，利用液氮制冷，适用于高合金冷作模具钢、高速钢等残余奥氏体稳定、需要更大驱动力才能使其继续转变的材料。多数情况下，为了让转变进行得足够充分，深冷处理会去到这个区间，比如设置在-150℃到-180℃之间。不是说温度越低就越“深”，而是不同材料有不同的最适温度区间，一昧追求-196℃有时反而增加了不必要的成本和风险。
至于保温时间，通常按工具有效截面厚度来估算。一个比较常见的经验是：每25mm有效厚度保温1到2小时，但最终时间还需要结合材料特性、残余奥氏体含量以及装炉量来灵活调整。小型精密量具或许1到2小时就足够了，大型轧辊或者厚重的模具可能要维持4到6小时，甚至更长。保温期间切忌反复打开深冷箱观察窗或中断液氮供应，不然温度上下跳动会影响组织转变的均匀性。
第四步：回温要稳，不可操之过急
保温结束后，工件处在一个整体收缩、内部组织转变尚未完全收尾、应力状态比较复杂的状态。正确的做法是让它随炉缓慢回温，或者进入另一个可控回温的程序阶段。回温速度同样建议设置在每分钟1℃到2℃左右。有的操作者习惯将工件取出放在静止的无尘空气中自然回升，这在工件形状简单、壁厚均匀且室温较高的情况下可以接受，但对于形状复杂、截面变化多的精密零件而言，自然回温容易出现内外温度差过大而导致微裂纹。
当工件温度回升到室温以后，建议用干燥的软布擦去表面冷凝的水汽，然后立刻转入下一道工序。不要长时间放置在潮湿空气中，因为刚从深冷状态回到常温的工件表面容易吸附水分，造成锈蚀。
第五步：及时跟进回火
深冷处理后进行回火，这一步容易被忽视，但十分关键。深冷让残余奥氏体继续转变成新鲜的马氏体，这部分新马氏体处于脆硬状态，内部组织应力也不容小觑。如果没有及时回火，放置几个小时就可能出现时效开裂。比较可靠的做法是：工件从深冷箱取出回到室温后，在1到2小时内进行回火操作。
对于高合金模具钢，回火温度一般在150℃到200℃之间保温足够时间，并且常常不止做一次回火，而是根据材料要求实施两次甚至多次回火，让组织和应力不断趋于稳定。回火过程中，也可能有少量残留的残余奥氏体进一步发生转变，并消除一部分深冷带来的脆性。多次回火后，零件的硬度、韧性以及尺寸稳定性往往会趋于一个相对平衡的状态。
第六步：检测与验证
工艺走完后，不能仅凭感觉判断效果。需要用硬度计检测处理后的工件表面硬度，与工艺要求的区间做比对。有条件的可以抽取同炉试样做金相分析，观察残余奥氏体量是否降到了目标范围，马氏体基体是否细化和分布均匀。尺寸测量也很重要，在深冷前后分别记录关键尺寸，对比变化量。经过深冷加回火的精密零件，长期存放或使用过程中的尺寸蠕动通常会被抑制，这也是量具、精密齿轮类零件青睐这道工序的主要原因。

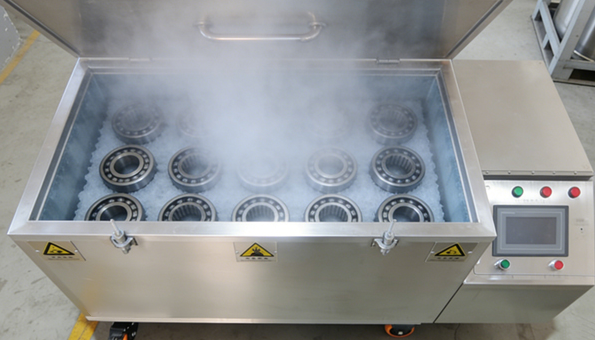

一些操作中的注意点
深冷处理不是“放进冷箱就可以了”的简单工序。设备内气体的流场与温度场均匀性对批量处理零件的品质一致性影响很大，装炉时工件之间要留出合理的间隙，让低温气体能够充分流通。对于细长、薄壁或者刃口锋利的工件，必要时可以吊装或者使用专用治具，避免相互挤压或者单点受力。操作液氮和低温箱时，手套、面罩这些防护装备不能省略，防止冻伤。另外，并非所有尺寸不稳定或硬度不足的问题都能靠深冷处理来解决，如果材料本身选择不当或前期热处理（比如淬火温度偏差过大）就没做对，深冷处理能挽回的程度相当有限。只有把每一个环节都严谨走完，深冷处理的优势才有机会稳步释放出来。液氮深冷箱
