在刀具加工制造行业中，刀身的材质性能与加工工艺直接决定刀具的使用寿命、使用稳定性以及切削加工精度。现阶段多数工业刀具、五金裁切刀具均采用高强度冲压模具钢作为基材，该钢材具备良好的冲压成型性、基础硬度与抗形变能力，适配批量刀身冲压加工生产。但常规热处理加工后的冲压模具钢刀身，内部易留存残余奥氏体，同时存在内应力分布不均、碳化物析出杂乱等问题，长期使用过程中容易出现轻微形变、刃口磨损、韧性不足等情况，难以满足高精度、高频率的加工作业需求。
深冷处理作为金属材料优化改性的辅助工艺，依托超低温环境改变钢材内部金相组织结构，无需改动基础加工流程，就能改善冲压模具钢刀身的综合力学性能。本文结合实际生产加工流程，详细讲解高强度冲压模具钢刀身深冷处理的原理、工艺流程、工艺要点以及应用优势，为刀具生产加工企业提供实操性技术参考。
高强度冲压模具钢基础特性及加工痛点
1 钢材基础特性
常用于刀身制作的高强度冲压模具钢，包含DC53、Cr12MoV等主流牌号，这类钢材碳含量适中，合金元素配比合理，经过冲压、淬火加工后，可形成硬度较高的基体结构，具备良好的抗压强度，能够承受刀具裁切、冲压作业中的机械冲击力。同时该钢材可塑性优异，适配自动化冲压设备完成刀身成型加工，适合大批量标准化刀具生产，是民用五金刀具、工业裁切刀具的常用基材。
2 常规加工工艺存在的痛点
经过常规淬火、回火处理的冲压模具钢刀身，仍存在多项工艺短板。其一，钢材内部留存残余奥氏体，该组织结构稳定性较差，在刀具持续受力、温度波动的工况下，会缓慢发生相变，引发刀身细微形变，降低刃口精准度;其二，钢材内部碳化物分布零散，颗粒大小不均，刀身耐磨性能受限，长期使用后刃口易钝化;其三，冲压成型与热处理过程中产生的内应力无法完全消除，刀身存在隐性开裂风险，冲击载荷下易出现崩刃现象。针对以上问题，引入深冷处理工艺可有效优化钢材内部结构，弥补常规加工工艺的不足。
刀身冲压模具钢深冷处理技术原理
深冷处理是指将热处理后的刀身工件放置在-80℃~-196℃的超低温环境中，通过恒温保温、缓慢升温的流程，完成金属组织结构改性的工艺。该工艺依托低温物理效应作用于冲压模具钢：一方面，低温环境能够推动钢材内部残余奥氏体持续转化为稳定的马氏体，减少不稳定组织结构占比，提升刀身尺寸稳定性;另一方面，低温促使钢材内部细小碳化物均匀析出，填充金属晶格间隙，优化晶格致密程度，改善钢材硬度与耐磨性。除此之外，温度梯度变化可平衡刀身内部应力，分散集中应力，降低刀身形变、开裂概率。
刀身高强度冲压模具钢深冷处理实操工艺流程

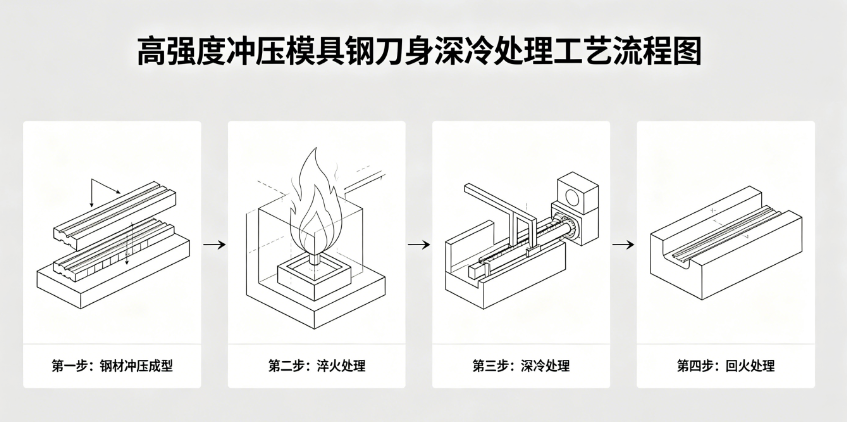

结合刀身冲压成型的生产特性，规范的深冷处理流程分为预处理、低温降温、恒温保温、回温回火四大环节，工艺流程贴合工业批量生产标准，具体操作如下：
1 工件预处理
完成冲压成型、淬火加工的刀身，首先进行表面预处理。采用超声波清洗设备去除刀身表面的油污、金属碎屑、氧化皮，避免杂质附着影响低温相变效果。同时筛选剔除表面存在划痕、裂纹的残次工件，防止深冷处理过程中缺陷扩大。预处理后将工件置于常温通风环境静置，保证刀身温度均匀，表面无残留水分。
2 梯度降温处理
将预处理完成的刀身整齐放置于深冷处理设备保温舱内，采用梯度降温模式，降温速率控制在5℃~8℃/min，逐步将舱内温度降至-180℃~-196℃。慢速梯度降温可避免温差过大导致刀身产生二次应力，防止薄型刀身出现脆裂、形变，适配各类规格冲压模具钢刀身加工。
3 恒温保温固化
达到设定低温温度后，保持恒温状态4~6h。保温时长需根据刀身厚度微调，厚度小于5mm的薄型刀身保温4h即可，厚度5~15mm的中厚刀身建议保温6h。恒温阶段为金相组织相变提供充足时间，保障残余奥氏体充分转化，同时促进碳化物均匀析出，稳定钢材内部结构。
4 缓慢回温与二次回火
保温结束后，控制升温速率3℃~5℃/min，让刀身自然回升至室温，严禁高温快速烘烤回温，避免晶格因温度骤变产生损伤。回温完成后，对刀身进行200℃~220℃低温回火处理，保温1~2h，进一步释放残留内应力，优化刀身韧性，平衡钢材硬度与抗冲击性能。
深冷处理对冲压模具钢刀身的性能优化效果
1 提升尺寸稳定性
深冷处理可将钢材内部残余奥氏体占比控制在合理范围，抑制后期使用过程中的相变形变。实测数据显示，经过深冷处理的冲压模具钢刀身，长期使用尺寸偏差可控制在0.02mm以内，适配精密裁切、工业加工等高精度作业场景。
2 增强耐磨与抗冲击性能
均匀析出的细小碳化物能够提升钢材表面致密性，刀身耐磨性能提升20%~30%，刃口钝化速度放缓，延长打磨维护周期。同时内部应力分布更为均衡，刀身抗冲击载荷能力提升，裁切硬质物料时不易出现崩刃、卷边问题。
3 延长刀具使用寿命
结合批量生产测试，同等工况下，经过深冷处理的冲压模具钢刀身，使用寿命相较于常规处理刀身提升35%左右，减少刀具更换频次，降低企业生产耗材成本，适配流水线连续化加工生产模式。
刀身深冷处理生产注意事项
把控处理时间节点：刀身淬火加工完成后，需在25分钟内送入深冷设备，常温滞留时间过长会导致奥氏体固化，弱化低温相变效果。
严控温变速率：无论降温还是升温，均需采用梯度控温模式，过快的温度变化会引发晶格畸变，造成刀身隐性损伤。
适配回火温度：冲压模具钢刀身不宜采用高温回火，低温回火更贴合深冷后钢材的组织结构特性，避免硬度大幅下降。
规范工件摆放：深冷处理时刀身不可堆叠挤压，预留通风间隙，保障每一件工件温度均匀，确保加工效果一致性。
高强度冲压模具钢是刀身制造的优质基材，而深冷处理作为低成本、高收益的辅助改性工艺，能够针对性解决常规加工工艺中钢材稳定性差、耐磨性不足、应力残留等问题。通过标准化的预处理、梯度降温、恒温保温、回温回火流程，可有效优化刀身金相结构，提升尺寸精度、耐磨性能与抗冲击能力，延长刀具使用周期。该工艺操作简便、适配批量生产，无污染物排放，符合机械加工行业绿色生产要求，适合五金刀具、工业裁切刀具等生产企业普及应用。未来随着低温加工技术的升级，深冷处理将在钢材刀具改性领域得到更为广泛的推广。液氮深冷箱 液氮槽
