一、引言
深冷处理作为一种改善金属材料性能的重要工艺，正被越来越广泛地应用于刀具、模具、轴承等关键零部件的制造中。许多初次接触或计划引入这一工艺的企业和技术人员，最常问到的问题之一就是：“深冷处理时间一般要多长时间?”
这个问题看似简单，实则涉及到材料特性、处理目标、设备能力等多个复杂因素。处理时间过短，可能无法达到预期的性能提升效果;处理时间过长，则会增加生产成本，降低生产效率，甚至可能对某些材料的性能产生负面影响。因此，准确把握深冷处理的时间参数，是确保工艺成功实施的核心环节之一。
本文将从深冷处理的基本原理出发，详细分析影响处理时间的关键因素，并结合常见的应用场景，给出可供参考的时间范围与设定原则，旨在为广大从业者提供一份实用的技术指南。
二、深冷处理的基本原理与时间的关系

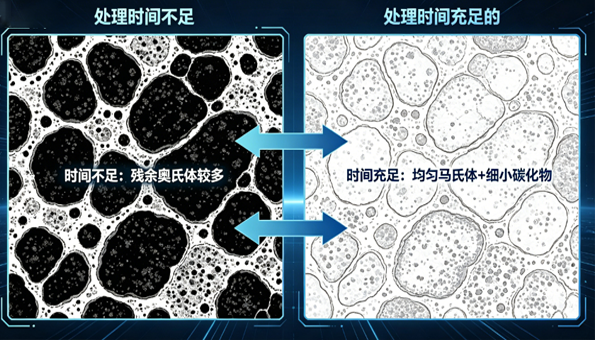

深冷处理的核心目的是通过在 - 80℃至 - 196℃的超低温环境中保温，促使材料内部的残余奥氏体向稳定的马氏体转化，并析出细小、均匀的碳化物。这一过程需要足够的时间来完成。
奥氏体向马氏体的转化：这是一个需要时间的相变过程。只有当材料在低温下保持足够长的时间，这种转化才能进行得比较充分。一般来说，转化过程在最初的 1-2 小时内最为迅速，随后逐渐减缓，直至基本完成。
碳化物的析出与均匀化：在奥氏体转化的同时，过饱和的碳原子会以细小碳化物的形式析出。这些碳化物的形成、长大和均匀分布，同样需要时间。充分的保温时间能让碳化物颗粒更细小、分布更均匀，从而更有效地提升材料的硬度和耐磨性。
三、影响深冷处理时间的关键因素
深冷处理时间并非一个固定不变的数值，而是需要根据具体情况进行调整。以下是几个最主要的影响因素：
1. 材料的种类与化学成分
不同的钢材，其化学成分和金相组织各不相同，对深冷处理的响应也不同。
高碳高合金钢：如 D2、DC53、Cr12MoV 等模具钢和高速钢，由于含有较多的合金元素，其残余奥氏体通常更稳定，需要更长的时间来促使其转化。
低碳钢或中碳钢：其残余奥氏体含量相对较少，稳定性也较低，所需的深冷处理时间通常较短。
2. 工件的有效厚度
工件的厚度是影响处理时间的一个重要因素。
厚度较大的工件：热量传递需要更长时间，工件心部才能达到设定的低温温度。因此，为了确保整个工件(尤其是心部)都能充分完成相变，必须延长保温时间。例如，厚度超过 50mm 的大型模具，其处理时间可能需要 10 小时以上。
厚度较小的工件：如薄刀片、精密轴承等，热量传递迅速，工件整体能较快地达到均匀温度，因此所需的保温时间也相对较短，通常在 2-4 小时左右。
3. 深冷处理的目标与要求
处理时间的设定也取决于最终想要达到的性能目标。
以提高尺寸稳定性为主要目标：如精密量具、高精度模具等，需要确保残余奥氏体尽可能多地转化，因此通常需要较长的处理时间，一般为 4-8 小时。
以提高硬度和耐磨性为主要目标：如刀具、模具刃口等，在确保奥氏体充分转化的同时，还需要保证碳化物的均匀析出。处理时间通常也需要 4-6 小时。
对于一些要求不高的普通工件：可能仅需 2-3 小时的处理时间，就能满足其基本的性能需求。
4. 深冷处理设备的性能
设备的控温精度、降温速率、温度均匀性等性能，也会对处理时间产生影响。

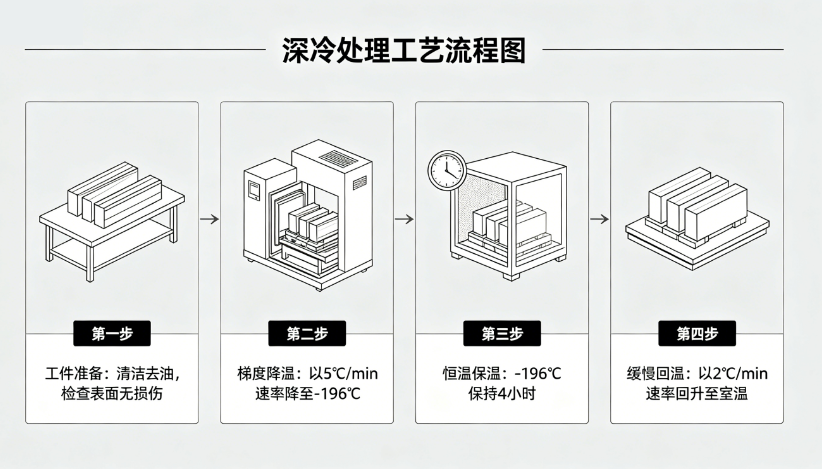

降温速率：采用较快的降温速率，可以减少工件达到设定低温的时间，但过快的降温可能会导致工件内部产生较大的热应力，甚至开裂。因此，通常建议采用梯度降温的方式，将降温速率控制在 5-10℃/ 分钟。
温度均匀性：如果设备内部的温度均匀性较差，为了保证所有工件都能得到充分处理，可能需要适当延长整体的保温时间。
四、常见材料与工件的深冷处理时间参考范围
基于上述因素，我们可以总结出一些常见材料和工件类型的深冷处理时间参考范围，供大家在实际生产中参考。
表格
工件类型材料举例有效厚度参考处理时间
精密刀具、薄刀片W6Mo5Cr4V2, DC53< 10mm2-4 小时
中小型模具Cr12MoV, D210-50mm4-8 小时
大型模具、轧辊H13, 5CrNiMo> 50mm8-12 小时
轴承、齿轮GCr15, 20CrMnTi10-30mm3-6 小时
量具、精密轴类9SiCr, CrWMn5-20mm4-6 小时
重要提示：以上表格中的时间仅为参考值。在实际应用中，建议企业根据自身的材料、设备和具体的质量要求，通过工艺试验来确定最适合的深冷处理时间。
五、深冷处理时间的设定原则与优化建议
为了在保证处理效果的同时，尽可能提高生产效率，降低成本，我们可以遵循以下设定原则和优化建议：
先试验后推广：在正式批量生产前，一定要用代表性的工件进行不同时间的对比试验，通过检测处理后的硬度、耐磨性、尺寸稳定性等关键指标，来确定最佳的处理时间。
分类处理：对于不同材料、不同厚度、不同要求的工件，应尽量分开处理，而不是采用统一的时间参数，以确保每一类工件都能得到最恰当的处理。
关注全过程：深冷处理时间不仅仅是指低温保温的时间，还包括降温时间和回温时间。在制定工艺方案时，应将整个过程的时间都考虑在内，以优化生产节拍。
结合设备能力：了解并掌握所使用深冷处理设备的性能特点，如最大降温速率、温度均匀性等，有助于更合理地设定处理时间。
持续改进：随着生产的进行和经验的积累，可以不断地对处理时间进行微调，以找到效率和效果的最佳平衡点。
深冷处理时间是一个需要综合考虑多方面因素的重要工艺参数。它直接关系到处理效果的好坏和生产成本的高低。对于 “深冷处理时间一般要多长时间?” 这个问题，没有一个适用于所有情况的标准答案，但通过对材料、工件厚度、处理目标和设备性能等因素的分析，我们可以为不同的应用场景提供一个合理的时间参考范围。
在实际生产中，最可靠的方法是通过工艺试验来确定最佳的处理时间。只有这样，才能确保深冷处理工艺真正发挥其应有的作用，为企业带来实实在在的效益。液氮深冷箱
