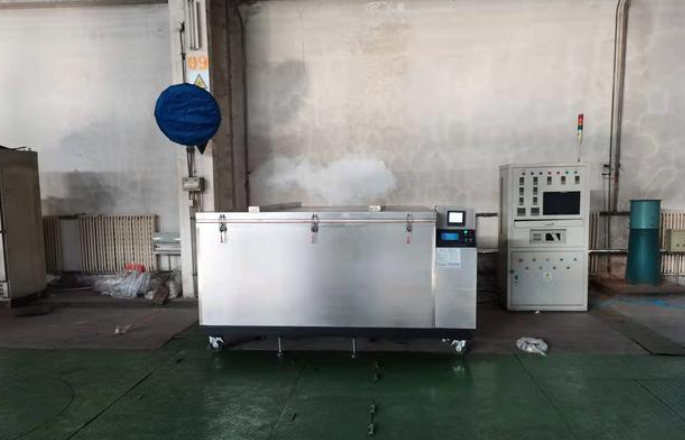

这可能是热处理车间里被反复提起的一个问题：工件已经放进零下一百多度的液氮里“冷透”了，还有必要再回火吗？有些操作者甚至会觉得，深冷处理本身就带着“深度处理”的名头，是不是可以省掉回火这一步。实际上，深冷处理和回火不仅不存在替代关系，而且深冷之后如果不及时、规范地回火，前期的淬火和深冷努力很可能白费，甚至直接导致工件报损。要弄明白这层关系，需要从深冷处理到底改变了什么，以及回火在整套热处理流程中到底起什么作用说起。
深冷处理究竟改变了什么
深冷处理并不是为了追求“冷”而冷。它的核心目的是将淬火后仍保留在钢中的残余奥氏体，继续向马氏体转变。很多高碳高合金钢在常规淬火之后，由于Ms点（马氏体开始转变温度）和Mf点（转变终了温度）的关系，组织里会残留百分之十几甚至二十几的奥氏体。这些残余奥氏体常温下并不稳定，使用过程中如果遇到温度变化或受力，就会慢慢转变成马氏体，同时带来体积膨胀，导致精密零件尺寸“蠕动”、刃具变形或者模具配合间隙跑偏。把工件冷却到-80℃乃至-150℃以下，相当于给了这些残余奥氏体一个足够大的驱动力，促使其尽可能多地变成马氏体。
但问题随之而来：这部分在深冷过程中刚刚转变的新鲜马氏体，状态和淬火时形成的马氏体一样，处于高内应力、高脆性的状态，内部位错塞积严重，晶体结构也不稳定。如果放着不管，工件就像是内部绷紧了一根根看不见的弦，稍遇外力或温度起伏就容易崩断。
回火的作用不可跳过
回火工序的本质，就是给这些硬而脆的马氏体组织做一个“放松和调整”。通过加热到一定温度并保温，让过饱和的碳原子从马氏体里析出，形成弥散的碳化物，减少晶格畸变，释放内应力，同时把硬度调整到使用所需的区间，并赋予材料一定的韧性。也就是说，回火并不是把工件“弄软”，而是让它硬而不断，经得起实际工况的考验。
淬火后直接进行回火，处理的是原始淬火马氏体和部分残余奥氏体受热激发的产物。深冷处理后，情况发生了变化：残余奥氏体少了，新马氏体增加了，整体内应力状态更复杂。此刻如果不回火，这些新马氏体就相当于“淬完火就没接受回火”的组织，又脆又紧。所以深冷处理不但不能替代回火，反而因为新生马氏体的加入，让回火变得更加紧迫且必要。
深冷后必须立即回火的原因
不少失效案例都指向同一个疏忽：深冷取出后，看到硬度数值不错，就想着省一次回火，直接上磨床加工或者装机测试。刚开始似乎没出问题，但放了一两天，或者微小的冲击下，工件就出现了肉眼可见的裂纹，有的甚至在库房里放着放着自己开裂了。
为什么会出现这种情况？深冷结束后工件回到室温，新马氏体还没来得及得到任何应力释放，就暴露在室温环境和加工应力之下。对于形状相对简单的厚壁零件，兴许还能扛一阵；但薄壁、锐角、截面突变的模具或刀具，组织应力和热应力的叠加效应很快会超出材料本身的承受极限。业内比较一致的经验是：深冷保温结束，待工件缓慢回温至室温后，擦干表面冷凝水，在1到2个小时内就要装炉回火，耽搁时间越长，出现时效裂纹的概率越高。有些要求严格的工艺文件甚至规定，工件回温到室温后手触不冰时就要马上转移进回火炉，不隔夜存放。
先回火还是先深冷？最终回火不可省
还有另一种工艺路线：淬火后先做一次低温回火，然后再深冷，深冷完再做一次或多次回火。这常见于一些形状特别复杂、淬裂风险较高的工件，在深冷前先用低温回火释放一部分淬火应力，避免深冷降温过程中因为应力过大形成裂纹。这种做法可行，但它丝毫没有减弱深冷后的回火责任。无论前面是否已经做过回火，只要经历过深冷，就得重新对待那些刚刚转变的马氏体，进行充分的回火。
也有些操作规范要求：淬火后冷至室温就直接深冷，不先回火，目的是给残余奥氏体转变提供无缝衔接，不让中间的回火加热导致残余奥氏体发生陈化稳定，从而影响深冷转变效果。无论采用哪种工艺顺序，最终都要落在“深冷后必须回火”这一条上，这是不可跳过的底线。
深冷后的回火温度与次数怎么定
深冷后的回火参数，和常规回火的基本逻辑一致，但会根据材料和使用需求做一些调整。以常见的冷作模具钢如Cr12MoV、Cr12为例，如果追求高硬度和高耐磨性，通常选择低温回火，温度范围在150℃到200℃之间，保温时间按工件有效厚度计算，一般在2到4小时，出炉空冷。对于高速钢一类有二次硬化效应的材料，回火温度会提高到540℃到560℃左右，使合金碳化物弥散析出，获得硬度回升和红硬性。这个高温回火过程，同时也会让深冷产生的新马氏体得到充分回火。
另外，高合金钢往往不是回一次火就结束的。深冷处理加上多次回火，是比较稳妥的组合。第一次回火除了消除应力，还可能促使少量未转变的残余奥氏体在回火冷却过程中进一步向马氏体转变，所以需要第二、第三次回火来消除新产生的应力，最终让组织稳定下来。多次回火的操作，在量具、精密偶件和重载模具的生产中几乎是标准配置。
不回火会带来哪些实际问题
如果深冷后省略回火，短期内可能观察到的是尺寸逐步漂移，今天量的尺寸和明天不一样，圆度、平行度慢慢偏离公差带。长期来看，微裂纹的扩展会造成零件早期疲劳断裂，刃口崩缺，模具表面剥落。尤其对于经过线切割、电火花加工的模具型腔，深冷后不回火就进行电加工，微裂纹会在放电区域迅速扩展，往往是修都修不回来，直接整块模板报废。
还有一个容易被忽略的点：深冷处理后表面如果吸附了潮气，在没有回火保护的情况下直接进入磨削或线切割环境，可能诱发应力腐蚀或磨削裂纹，让原本能用的工件在现场就裂掉。及时回火相当于给工件吃一颗“定心丸”，让它在后续加工和使用中保持状态稳定。
两个工序相配合，才算走完全程
把淬火、深冷、回火看成一根链条，深冷加回火不是功课的重复，而是链条上不可或缺的环节。淬火给材料立起高硬度骨架，深冷把那些不稳定的残余奥氏体尽量转变成马氏体、减少隐患，回火则负责把淬火和深冷带来的应力理顺，让硬度、韧性和尺寸稳定性调到彼此协调的程度。只有这三步都严肃执行，深冷处理所承诺的那些耐磨性提升、尺寸稳定效果，才不至于停留在纸面上，而是真实地体现在零件寿命和精度保持性上。
车间里常有师傅说：“深冷不回火，等于白忙活。”话虽然直白，却准确点出了这道工序链里的关键。下次当您从深冷箱里取出工件时，记得别在回火前面打省略号，那省掉的很可能是一批模具最基础的可靠性。
